對于網線大家都熟悉，它是互聯網連接時必備的載體，只要通過網線就能把世界各地的電腦連接在一起，因此，非常重要，下面我們就來詳細介紹一下：網線水晶頭接法以及排序?

　　網線水晶頭接法詳細步驟：

一、工具準備

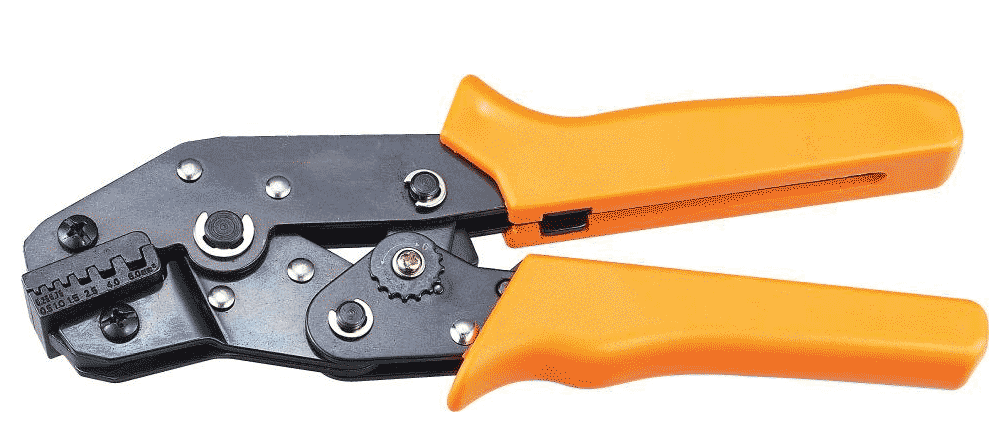

　　1、具有8P槽的壓線鉗一個。

網線電腦圖解-1

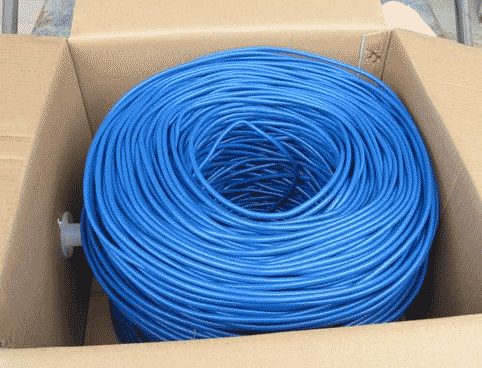

　　2、五類網線，也就是現在最常用的網線若干米。

網線電腦圖解-2

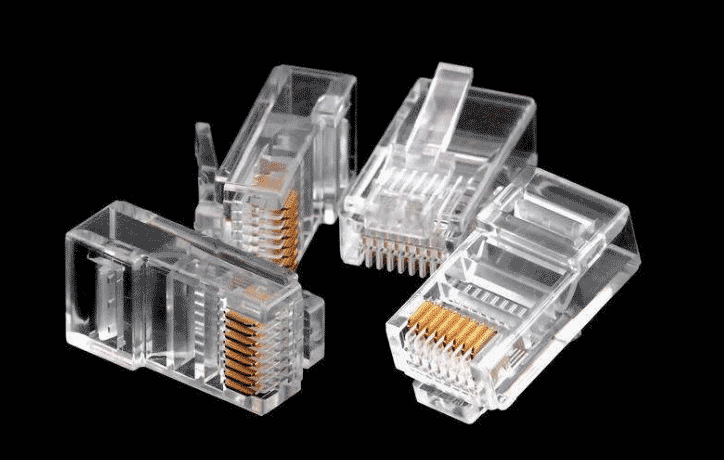

　　3、RJ-45插頭，也就是所謂的水晶頭若干。

網線水晶頭接法電腦圖解-3

　　PS：理論上水晶頭只需要2個，以防萬一，多備一些。

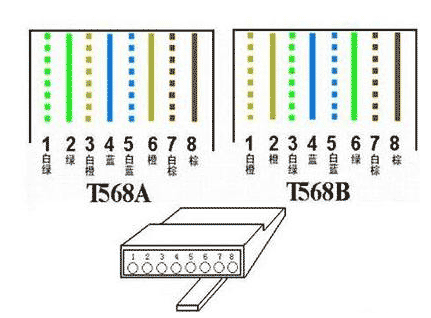

二、了解網線標準線序

網線電腦圖解-4

　　標準568A：1綠白，2綠，3橙白，4藍，5藍白，6橙，7棕白，8棕(兩個電腦直接連)

　　標準586B：1橙白，2橙，3綠白，4藍，5藍白，6綠，7棕白，8棕(有路由器、交換機就用這個。)

　　上網只用到1 2 3 6 1.2下傳3.6上傳，電話用4.5 7.8是做為電源用，有些設備要，國際標準。

網線水晶頭接法步驟

三、直通線和交叉線接法。

　　直通線：兩頭都是568B標準。用于連接：

　　PC(電腦)—————————— HUB(集線器)

　　PC(電腦)—————————— SWITCH(交換機)

　　PC(電腦)—————————— ROUTER(路由器)

　　HUB(集線器)———————— HUB(集線器)的級連口

　　SWITCH(交換機)—————— HUB(集線器)的級連口

　　SWITCH(交換機)—————— SWITCH(交換機)級連口

　　SWITCH(交換機)—————— ROUTER(路由器)

　　交叉線：一頭是568A，另一頭是568B。用來連接

　　PC(電腦)——————————PC(電腦)

　　HUB(集線器)————————HUB(集線器)

　　SWITCH(交換機)——————SWITCH(交換機)

　　ROUTER(路由器)——————ROUTER(路由器)

　　補充一下，配置網絡設備要用反轉線。

　　簡單的說!直通線就是兩端線序相同的線，用于不同設備之間互連，交叉線就是兩端線序不同的線，用于同種設備之間互連。

網線水晶頭接法步驟四、實際網線水晶頭制作步驟：

　　步驟1、用壓線鉗將網線的膠皮剪掉長約2cm即可。

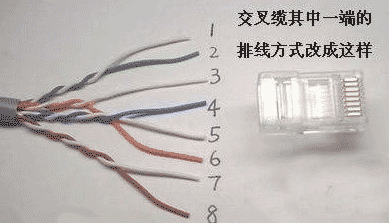

　　步驟2、按照上面說的標準線序把網線排列好，可能情況如下圖：

水晶頭接法電腦圖解-5

　　步驟3、把8股線末端剪齊。

　　步驟4、將水晶頭有塑料彈簧片的一端向下，有金屬針腳的一端向上，把整齊的8股線插入水晶頭，并使其緊緊的頂在頂端。

網線水晶頭接法電腦圖解-6

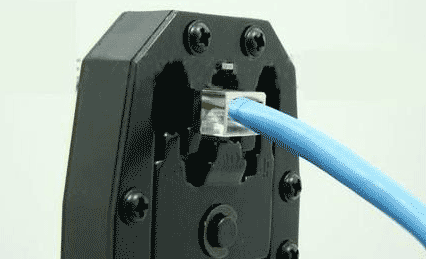

　　步驟5、把水晶頭插入8P的槽內，用力的握緊壓線鉗即可!

水晶頭接法電腦圖解-7

　　以上就是網線水晶頭接法詳細步驟介紹了，其實網線水晶頭接法就是這么簡單，動動手就能完成，大家趕緊去試試吧。
