這一期我們的話題是PCI-E接口，作為主板上可能是最大尺寸的接口，其應用范圍非常廣泛，不僅僅局限于我們經常用到的獨立顯卡，其他諸如網卡聲卡視頻采集卡等設備也是通過PCI-E標準來使用的。

PCI-E接口是主板上比較通用的一種接口標準，目前主要提供給需要直接與CPU進行通訊的設備使用，通常是為了擴展主板上沒有支持的功能，比如擴展獨立顯卡等設備，目的是為平臺輸出更加強力的圖形能力，彌補核顯的不足。

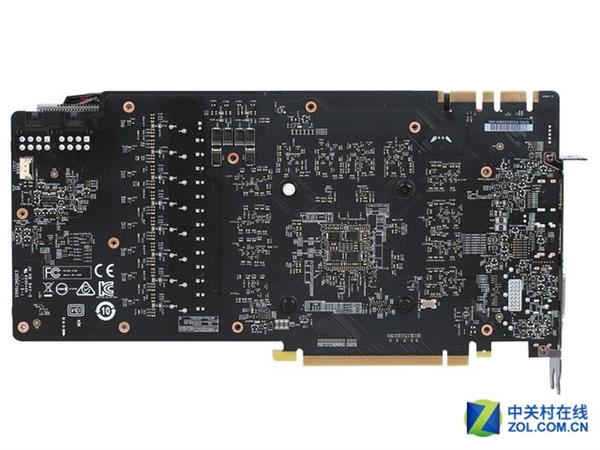

PCI-E接口的獨立顯卡

最近一段時間可能大家聽說的更多的是有關于PCI-E接口的固態硬盤，亦或是M.2接口的固態硬盤，只要是支持NVMe協議的SSD產品都是通過PCI-E總線來與處理器交互，最高目前支持到PCI-E 3.0 X4的帶寬，關于這個帶寬的問題，筆者會在后面進行解釋。

PCI接口

PCI總線英文全稱為Peripheral Component Interconnect，翻譯成中文是“外圍器件互聯”，是由PCISIG (PCI Special Interest Group)推出的一種局部并行總線標準。PCI總線標準是1992年制定的，算一算比小狼年齡都大了，他的出現是由ISA(Industy Standard Architecture)總線發展而來。

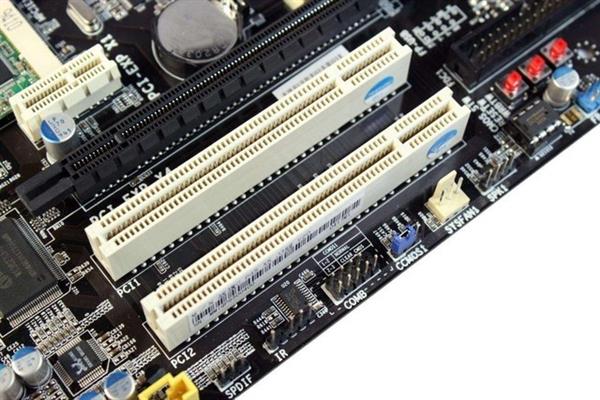

PCI接口

普通的PCI接口數據寬度為32位（bit，也就是常說的小b），交互速度為33MHz，理論最大帶寬就是4Byte/s*33MHz=133MB/s，注意這里就變成了Byte字節，也就是通常說的大B，由于在計算機中數據是以二進制計算的，所以這個等式中的33MHz其實應該是33.33333...。

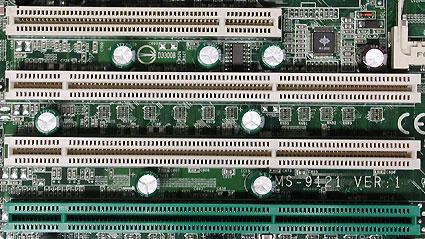

PCI（上）和PCI-X（下）

后來推出的更高傳輸速度的PCI-X依然是采用的PCI總線標準，通過提升針腳數量來提升速度，另外PCI 64/66新規范提供了64位的數據寬度和66MHz的工作頻率，理論帶寬就提升到了533MB/s。這種思路似乎就像是將兩個PCI接口合并使用，但又不是完全相同。
