DIY裝機過程中最苦惱的是連接機箱連線（跳線）。其實如果知道了針腳的設計規律，安裝連線的時候就方便多了。下面，小編就來分享下機箱接線的幾個小技巧，希望對大家有所幫助。1、裝機...

DIY裝機過程中最苦惱的是連接機箱連線（跳線）。其實如果知道了針腳的設計規律，安裝連線的時候就方便多了。下面，小編就來分享下機箱接線的幾個小技巧，希望對大家有所幫助。

DIY裝機機箱接線小技巧 一分鐘教你搞定<a href=/tags/2771-0.html target=_blank class=infotextkey>主板</a>跳線

1、裝機最有用，開關重啟一眼認

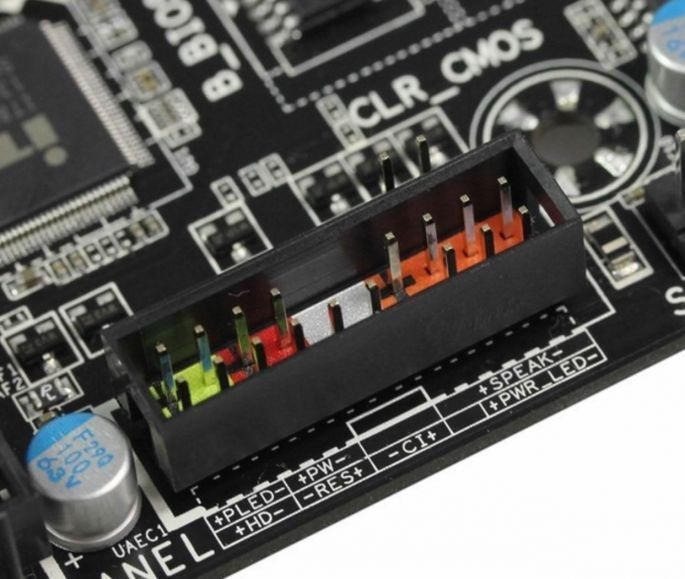

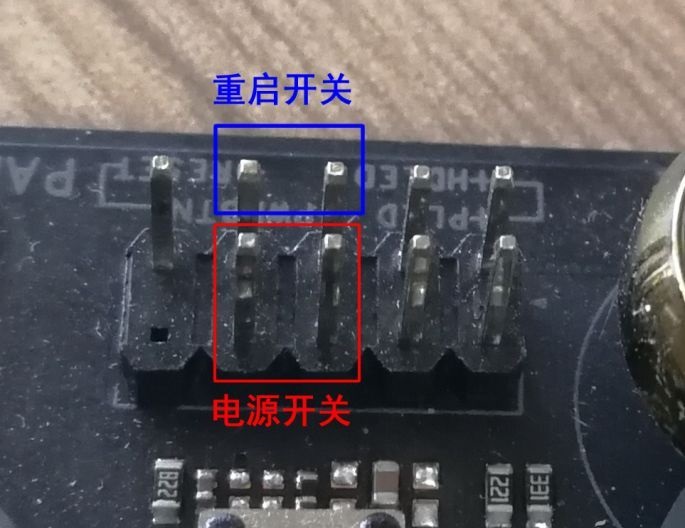

電源開關針腳，標注一般為PWR、Power SW、PWR SW、PW、PW SW、PWRBTN等。它在針腳中最容易識別，一般位于兩排針腳的缺針一邊，緊鄰缺少的那根針。而在另一排針腳的電源開關對應位置，就是重啟針腳，一般標注為RESET SW，RESET，RES，RST等。這兩個針腳都沒有反正之分，只要插上就好了。

DIY裝機機箱接線小技巧 一分鐘教你搞定主板跳線

2、找到正負極，安裝方向不用愁

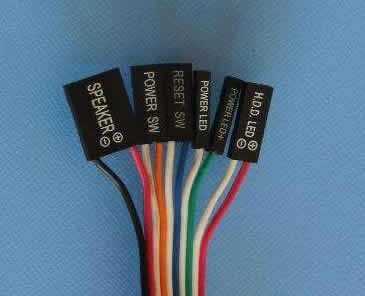

除了電源開關和重啟外，其他的機箱連線通常都有正負極之分，需要確定安裝方向。在機箱連線這邊，電線為白色的那一根都是負極，另外一根彩色線就是正極，如果是彩色加黑色的組合，那么黑色為負極。

DIY裝機機箱接線小技巧 一分鐘教你搞定主板跳線

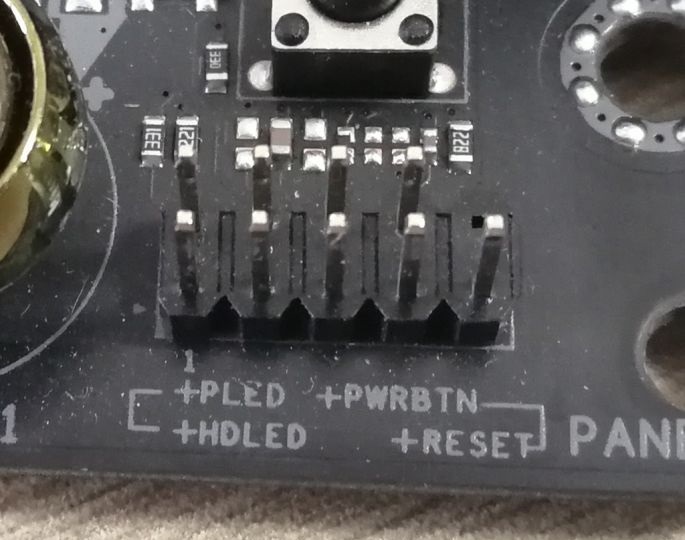

在主板針腳這邊，一般會在印刷的名稱標注中或者針腳底面用“+”符號指示正極位置，如果看不清的話，只需要記住“朝缺針?lè)较虻氖秦?fù)極”就好啦。

DIY裝機機箱接線小技巧 一分鐘教你搞定主板跳線

3、常見針腳設計，這樣裝一般都沒錯

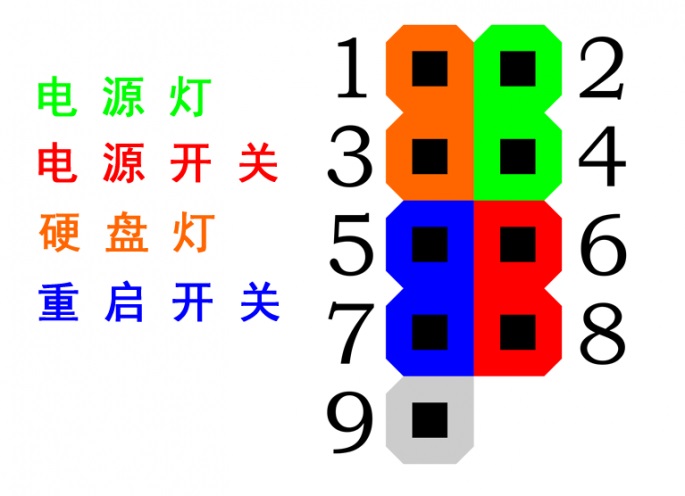

對常見的前面板針腳來說，下面的工作就是把電源燈（一般標注為PLED或PWR_LED）安裝在電源開關針腳后面，把硬盤指示燈（一般標注為HDLED或HD）安裝在重啟按鍵后面就大功告成了。

DIY裝機機箱接線小技巧 一分鐘教你搞定主板跳線

還有一些主板在這最關鍵的9針前后增加了一些針腳，比如揚聲器（一般標注為Speaker或SPK等）一類的，但這些針腳通常都不重要，可以不去管它們，大家只要?jiǎng)e被這些額外的針腳擾亂了視線，能找到這最關鍵的9針位置就好。

DIY裝機機箱接線小技巧 一分鐘教你搞定主板跳線

4、小結

以上就是DIY自己組裝電腦，主板機箱接線小技巧，其實并不難，只要了解以上幾個基本要點，對號入座一般都不會錯。當然，如果大家還是不明白或者不同主板設計有差異的話，不妨看看主板說明書，里面有詳細的圖文標注哦。
