二、圖賞：16相90A DrMOS+主流平臺最強VRM散熱器

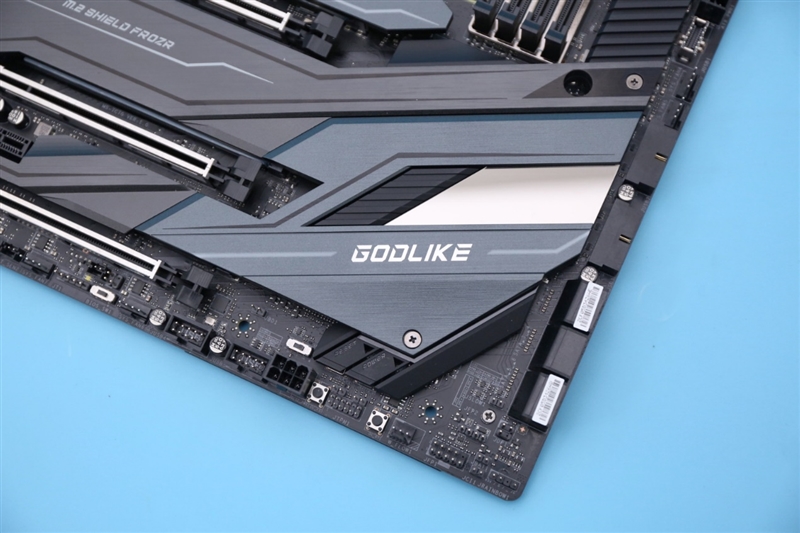

　　微星MEG Z490 GODLIKE主板采用E-ATX標準板型設計，大小為27.7x30.5cm，主板正面覆蓋了大面積的散熱盔甲，甚至覆蓋了邊緣的音頻電路部分。

　　主板的背面也有金屬裝甲，不僅可以輔助散熱，還能讓主板更加堅固。

　　擴展插槽方面，配備了3條PCIe x16全尺寸插槽，以及1條PCIe x1插槽;3條PCIe x16插槽使用了PCIe鋼鐵裝甲，可以減損用戶在插拔顯卡時對插槽造成損傷，也有利穩固。

　　另外還有2個M.2 2280以及一個M.2 22110接口，每個接口都覆蓋有MSI冰霜鎧甲。

　　4條DIMM插槽，支持單條32GB容量的DDR4內存，4條一共128GB，頻率能夠支持到5000MHz+。

　　6個SATA接口。

　　我們還能看到一個6Pin的供電接口，這個是給PCIe插槽供電的。

　　雙8Pin供電接口。

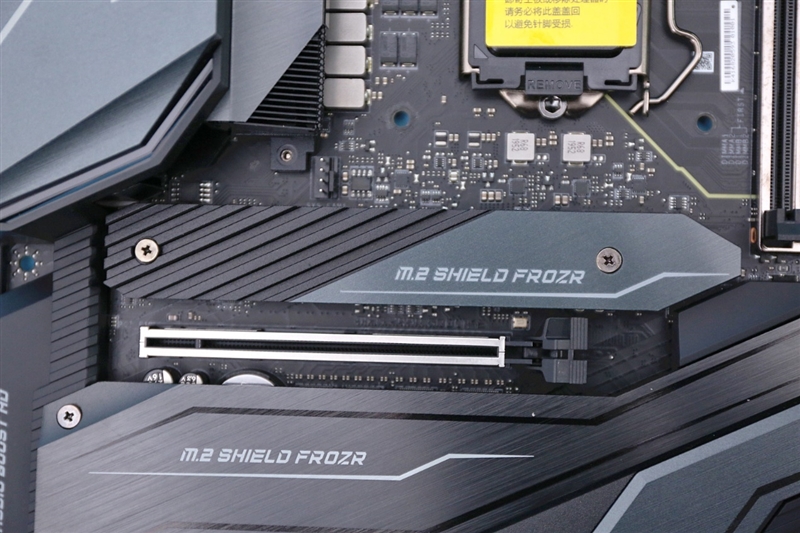

　　3個M.2接口都帶冰霜鎧甲。

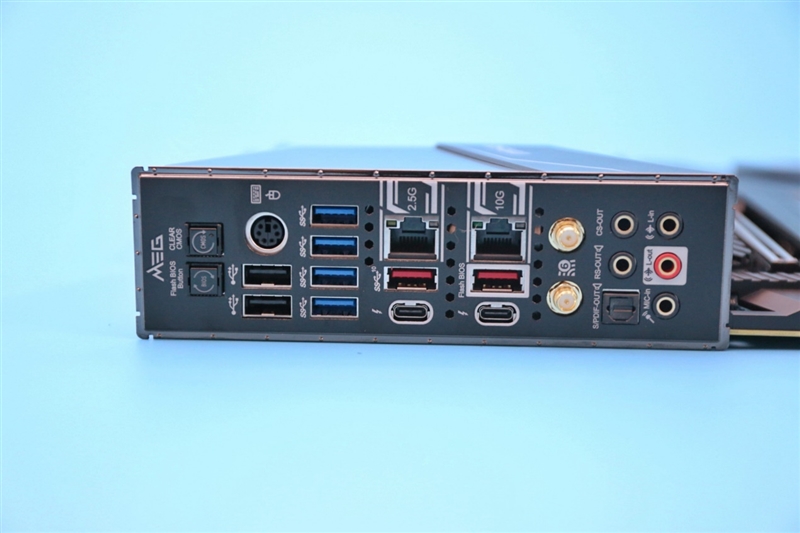

　　背部I/O接口：1xPS/2、2xUSB 2.0、4xUSB 3.2 Gen1、2xUSB 3.2 Gen2、2xType-C(雷電3)、1x2.5G LAN口、1x10G網口、5*3.5mm、2xWi-Fi天線、1xClear CMOS Button、1xFlash BiOS Button。

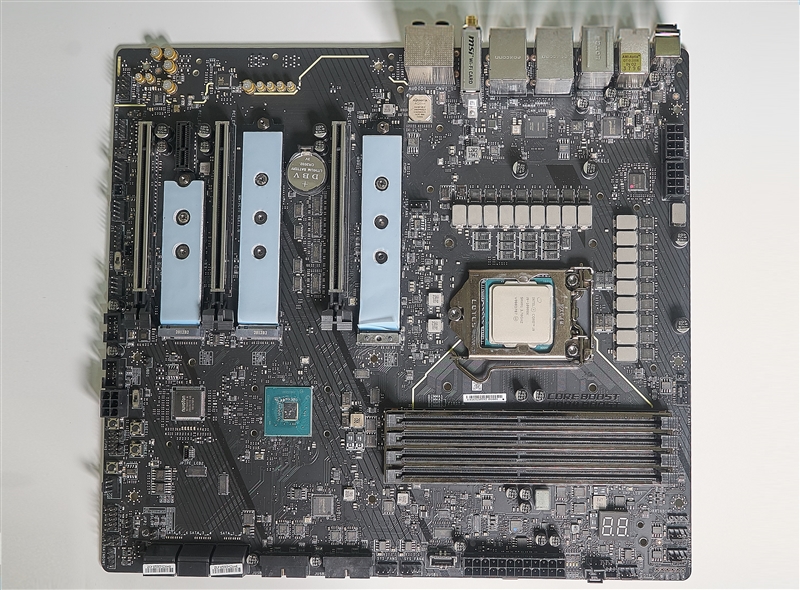

　　拆除所有散熱片和盔甲后的裸照。

　　CPU供電電路，16+1+1一共18相供電設計，其中核心供電是16相倍相供電。

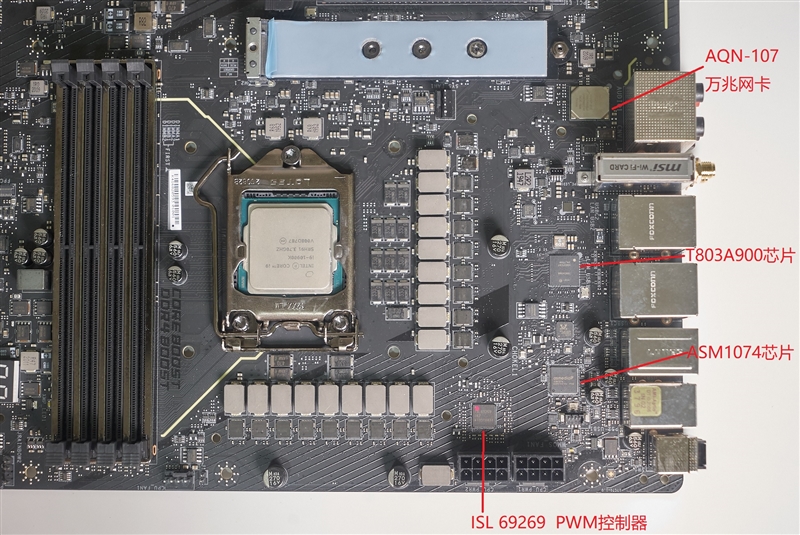

　　ISL 69269 PWM控制器，最大能支持12相供電設計，不過微星加入了倍相器，因此達成了16相供電。

　　AQN-107萬兆網卡以往都是HEDT發燒級平臺才有，主流平臺目前也只有售價5000元以上的主板才會配備。

　　Z490 GODLIKE主板安裝了一個T803A900芯片，得以實現雙雷電3.0接口，這在主流主板中算是絕無僅有。

　　供電電路特寫。

　　每相供電有2個鈦金電感和2個Intersild ISL99390B DrMOS，每個DrMOS的導通電流可以達到90A，可以為CPU核心輕松提供超過1000W的輸出功率。超頻到5.2GHz的i9-10900K滿載功耗約為300W左右，對于Z490 GODLIKE來說不算什么。

　　作為頂級主板，GODLIKE的CPU供電模塊不再采用普通的鋁殼電解電容，而是用了更高端的鉭電容，不僅耐高溫能力也遠遠強于普通電容，電氣性能也同樣更勝一籌。

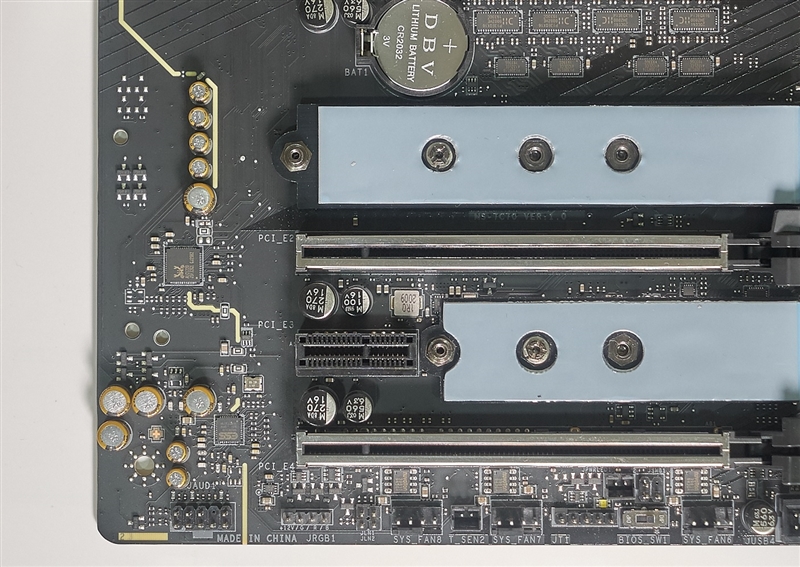

　　左下角有音頻電路。音頻部分使用了ALC1220解碼芯片，支持120db信噪比，并配有獨立的功放芯片以及日系NCC黑金剛專業音頻電容。主板的音頻區域使用獨立線路設計，能與主板上其他組件有效隔離，以確保輸出純凈的音質。

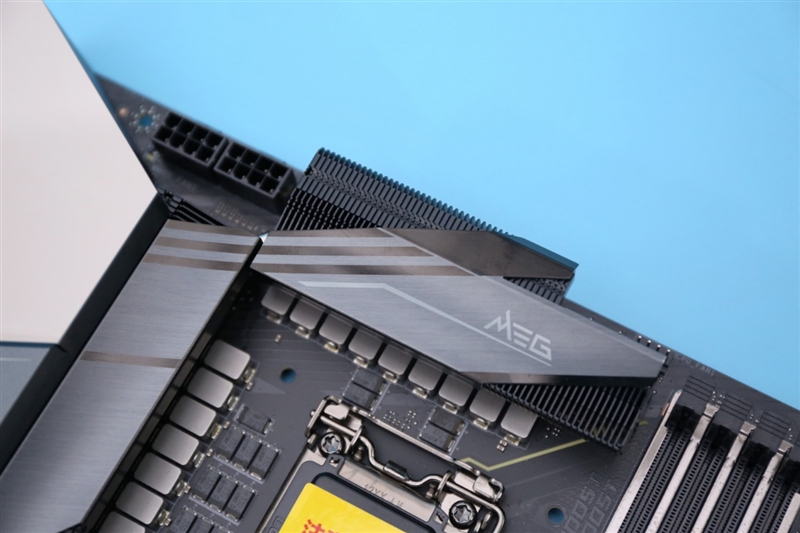

　　這應該是主流平臺最好的VRM散熱器了。不僅大量應用密集的散熱鰭片，還安裝了2個散熱風扇，因此對于玩家來說，放心的超頻就好。

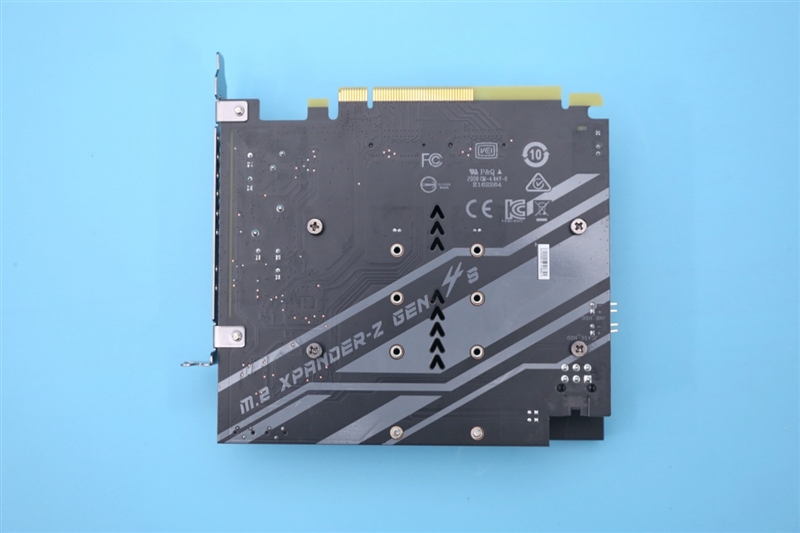

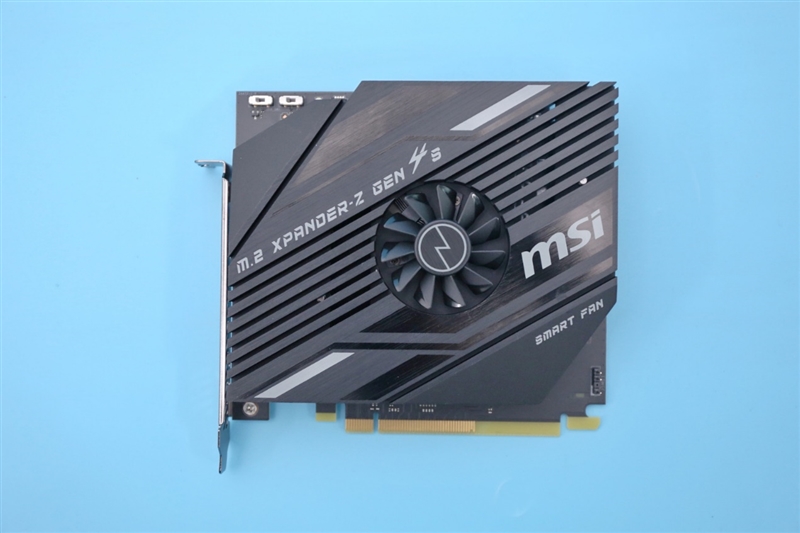

　　GODLIKE超神板標配的M.2 擴展卡，可以額外再接2塊全速NVMe協議的M.2 SSD，加上主板上面的3個，這塊主板一共有5個M.2 插槽。

　　背面。

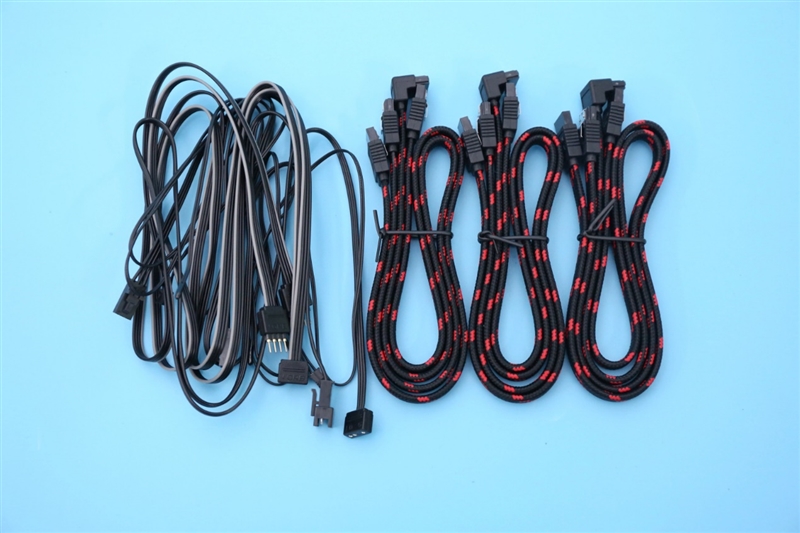

　　附贈的各種線材。

　　MSI龍盾吊牌。
