html5 canvas 實現光線沿不規則路徑運動實例代碼

2020-05-22 16:46:34 來源：互聯網作者：佚名人氣：次閱讀 78 條評論

文章主要介紹了html5 canvas 實現光線沿不規則路徑運動,本文通過實例代碼給大家介紹的非常詳細，需要的朋友可以參考下。g讓動畫沿著不規則路徑運動查閱svg文檔后發現，svg動畫...

文章主要介紹了html5 canvas 實現光線沿不規則路徑運動,本文通過實例代碼給大家介紹的非常詳細，需要的朋友可以參考下。

g讓動畫沿著不規則路徑運動

查閱svg文檔后發現，svg動畫運動有兩種實現方式，且都非常簡單，但對于100%實現設計師給出的效果有很大的距離

使用offset-path偏移路徑和offset-roate偏移角度讓元素沿著不規則路徑走

<!DOCTYPE html>
????<html>
????<head>
????????<title>offset-path/offset-roate</title>
????</head>
????<style type="text/css">
????????* {
????????????padding: 0;
????????????margin: 0;
????????????box-sizing: border-box;
????????}
????????body {
????????????background: #000;
????????}
????????.line {
????????????width: 80px;
????????????height: 3px;
????????????position: absolute;
????????????background: red;
????????????offset-path: path("M10 80 L 77.5 60 L 145 80 L 280 100 L 500 80 L 600 120 L 800 80 L 950 120 L 950 200 L 930 250 L 950 300 L 950 500");
????????????animation: move 10s linear infinite;
????????}
????????@keyframes move {
????????????100% {
????????????????offset-distance: 2000px;
????????????}
????????}
????????.line1 {
????????????position: absolute;
????????????left: 100px;
????????????width: 20px;
????????????height: 20px;
????????????border-radius: 50%;
????????????background: red;
????????????offset-path: path("M0,0a72.5,72.5 0 1,0 145,0a72.5,72.5 0 1,0 -145,0");
????????????offset-rotate: 0deg;
????????????animation: load 1.8s cubic-bezier(0.86, 0, 0.07, 1) infinite;
????????????animation-delay: 0.147s;
????????????animation-fill-mode: forwards;
????????}
????????@keyframes load {
????????????from {
????????????????offset-distance: 0;
????????????}
????????????to {
????????????????offset-distance: 100%;
????????????}
????????}
????</style>
????<body>
????????<h2>路徑偏移</h2>
????????<div class="line"></div>
????????<svg width="100%" height="600px" version="1.0" id="svg1">
????????????<path d="M10 80 L 77.5 60 L 145 80 L 280 100 L 500 80 L 600 120 L 800 80 L 950 120 L 950 200 L 930 250 L 950 300 L 950 500" fill="#tranparent" stroke="#FFF"></path>
????????</svg>
????????<h2>角度偏移</h2>
????????<div class="line1">
????????</div>
????</body>
????</html>

此種方式的限制是滾動元素?zé)o法隨路徑進行沒有規律的變化

使用stroke-dasharray和stroke-dashoffset讓路徑邊線動起來

stroke-dasharray:設置shap和text 邊框虛線的實線長度與實線之間的間隔（虛線長度）
stroke-dashoffser:設置邊框線條相對于默認位置的偏移（正值：向左，負值：向右）

<!DOCTYPE html>
????<html>
????<head>
????????<title>stroke-dasharray/stroke-dashoffser</title>
????</head>
????<style type="text/css">
????????* {
????????????padding: 0;
????????????margin: 0;
????????????box-sizing: border-box;
????????}
????????body {
????????????background: #000;
????????????color: #fff;
????????}
????????.move {
????????????animation: moving 5s infinite;
????????}
????????@keyframes moving {
????????????0% {
????????????????stroke-dashoffset: 80px;
????????????}
????????????100% {
????????????????stroke-dashoffset: -1600px;
????????????}
????????}
????</style>
????<body>
????<h2>設置stroke-dasharray</h2>
????<b>storke-dasharray設置為80 ，此時實線和實線間隔一樣</b>
????<svg width="100%" height="600px" version="1.0" id="svg1">
????????<path d="M10 80 L 77.5 60 L 145 80 L 280 100 L 500 80 L 600 120 L 800 80 L 950 120 L 950 200 L 930 250 L 950 300 L 950 500" fill="#tranparent" stroke="#FFF" stroke-dasharray="80"></path>
????</svg>
????<b>storke-dasharray設置為80 320，此時實線和是實線間隔的1/4</b>
????<svg width="100%" height="600px" version="1.0" id="svg1">
????????<path d="M10 80 L 77.5 60 L 145 80 L 280 100 L 500 80 L 600 120 L 800 80 L 950 120 L 950 200 L 930 250 L 950 300 L 950 500" fill="#tranparent" stroke="#FFF" stroke-dasharray="80 320"></path>
????</svg>
????<h2>設置stroke-dashoffset讓邊線相對于初始位置發生偏移</h2>
????<svg width="100%" height="600px" version="1.0" id="svg1">
????????<path d="M10 80 L 77.5 60 L 145 80 L 280 100 L 500 80 L 600 120 L 800 80 L 950 120 L 950 200 L 930 250 L 950 300 L 950 500" fill="#tranparent" stroke="#FFF" stroke-dasharray="80 320" stroke-dashoffset="40"></path>
????</svg>
????<h2>通過設置stroke-dasharray 和 stroke-dashoffset讓邊線動起來</h2>
????<svg width="100%" height="600px" version="1.0" id="svg1">
????????<path d="M10 80 L 77.5 60 L 145 80 L 280 100 L 500 80 L 600 120 L 800 80 L 950 120 L 950 200 L 930 250 L 950 300 L 950 500" fill="#tranparent" stroke="#FFF"></path>
????????<path d="M10 80 L 77.5 60 L 145 80 L 280 100 L 500 80 L 600 120 L 800 80 L 950 120 L 950 200 L 930 250 L 950 300 L 950 500" fill="#tranparent" stroke="red" stroke-dasharray="80 1600" stroke-dashoffset="0" class="move"></path>
????</svg>
????</body>
????</html>

此種方式通過邊框偏移的效果可以設置跟隨路徑的滾線條，但是無法設置線條的光線效果，即實線的陰影和實線的漸變效果（漸變區域需隨著偏移路徑的變化而變化）

canvas實現線條延不規則路徑運動

線條實現

對于不規則路徑，如果直接用畫線條的方式實現光線，需要計算每一個開始點和結束點的位置，中間還可能存在轉折點，計算起來非常麻煩，不可取
故這邊采取canvas組合圖形的模式，取線條和一個圖形重疊部分（類似于燈罩）來實現光線效果

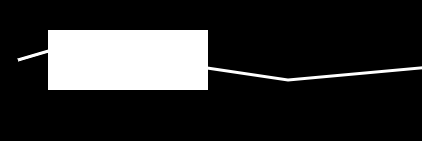

組合前

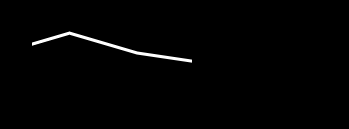

組合后

<!DOCTYPE html>
????<html>
????<head>
????????<title>canvas實現不規則路徑光效</title>
????</head>
????<style type="text/css">
????????body {
????????????background: #000;
????????}
????????#wrap {
????????????position: absolute;
????????????width: 1200px;
????????????height: 600px
????????}
????</style>
????<body>
????????<div id="wrap">
????????????<canvas id="canvas" width="1200" height="600"></canvas>
????????</div>
????</body>
????<script type="text/javascript">
????????var path = 'M 10 80 L 77.5 60 L 145 80 L 280 100 L 500 80 L 600 120 L 800 80 L 950 120 L 950 200 L 930 250 L 950 300 L 950 500';
????????var list = path.match(/([A-Z]([^A-Z]){1,})/g).map(item => {
????????????return {
????????????????x: item.split(' ')[1],
????????????????y: item.split(' ')[2],
????????????????action: item.split(' ')[0],
????????????}
????????});//獲取每個點位置
????????var canvas = document.getElementById('canvas');
????????var ctx = canvas.getContext('2d');
????????ctx.strokeStyle = 'rgba(255,255,255,1)';
????????function drawPath() {
????????????ctx.lineWidth = 3;
????????????ctx.beginPath();
????????????list.forEach(item => {
????????????????if(item.action == 'M') ctx.moveTo(item.x, item.y);
????????????????if(item.action == 'L') ctx.lineTo(item.x, item.y);
????????????});
????????????ctx.stroke();
????????}
????????drawPath();
?
????????function drawLine() {
????????????//設置圖形組合方式 默認source-over
????????????ctx.globalCompositeOperation = "destination-in";
????????????ctx.lineWidth = 60;
????????????ctx.beginPath();
????????????ctx.moveTo(40, 80);
????????????ctx.lineTo(200, 80);
????????????ctx.stroke();
????????}
????????drawLine();
?
????</script>
????</html>

讓線條動起來

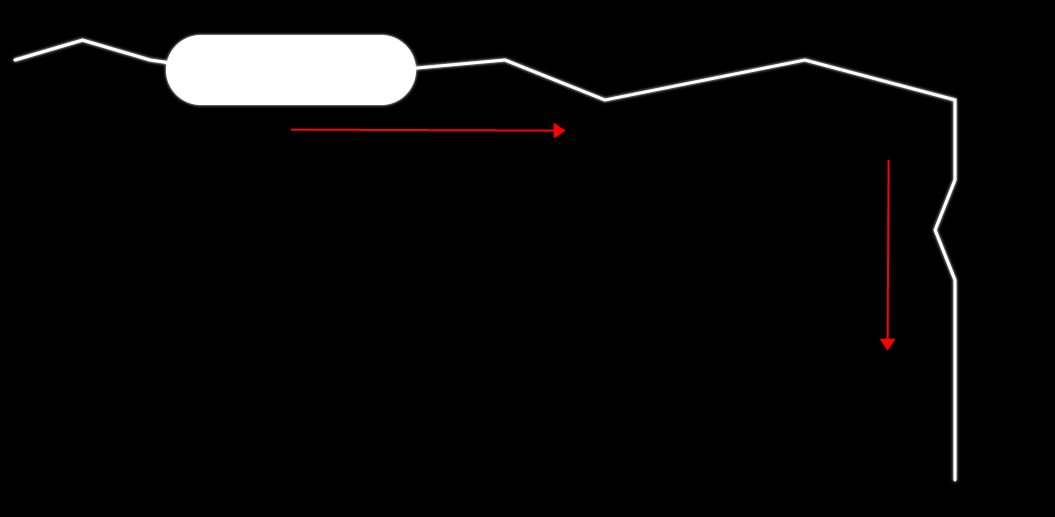

當我們實現好線條剩下就需要讓線條動起來，由于線條是通過燈罩的方式來實現的，讓線條運動只需要讓燈罩動起來就好

<!DOCTYPE html>
????<html>
????<head>
????????<title>canvas實現不規則路徑光效</title>
????</head>
????<style type="text/css">
????????body {
????????????background: #000;
????????}
????????#wrap {
????????????position: absolute;
????????????width: 1200px;
????????????height: 600px
????????}
????</style>
????<body>
????????<div id="wrap">
????????????<canvas id="canvas" width="1200" height="600"></canvas>
????????</div>
????</body>
????<script type="text/javascript">
????????var path = 'M 10 80 L 77.5 60 L 145 80 L 280 100 L 500 80 L 600 120 L 800 80 L 950 120 L 950 200 L 930 250 L 950 300 L 950 500';
????????var list = path.match(/([A-Z]([^A-Z]){1,})/g).map(item => {
????????????return {
????????????????x: item.split(' ')[1],
????????????????y: item.split(' ')[2],
????????????????action: item.split(' ')[0],
????????????}
????????});//獲取每個點位置
????????var step = 3;
????????var x1, x2, y1, y2;//確定路徑中最大最小點
????????var timer;
????????var canvas = document.getElementById('canvas');
????????var ctx = canvas.getContext('2d');
????????ctx.strokeStyle = 'rgba(255,255,255,1)';
????????ctx.shadowColor = 'rgba(255,255,255,1)';
????????ctx.lineCap = 'round';
????????ctx.shadowBlur = 3;
????????list.forEach(item => {
????????????x1 = !x1 || Number(item.x) < x1 ? Number(item.x) : x1;
????????????y1 = !y1 || Number(item.y) < y1 ? Number(item.y) : y1;
????????????x2 = !x2 || Number(item.x) > x2 ? Number(item.x) : x2;
????????????y2 = !y2 || Number(item.y) > y2 ? Number(item.y) : y2;
????????});
????????function drawPath() {
????????????ctx.lineWidth = 3;
????????????ctx.beginPath();
????????????list.forEach(item => {
????????????????if(item.action == 'M') ctx.moveTo(item.x, item.y);
????????????????if(item.action == 'L') ctx.lineTo(item.x, item.y);
????????????});
????????????//添加光效漸變
????????????var grd = ctx.createLinearGradient(arrLine[arrLine.length - 1].x, arrLine[arrLine.length - 1].y, arrLine[0].x, arrLine[0].y);
????????????grd.addColorStop(0, 'rgba(255, 255, 255, 0)');?? //定義漸變線起點顏色
????????????grd.addColorStop(1, 'rgba(255, 255, 255, 1)');? //定義漸變線結束點的顏色
????????????ctx.strokeStyle = grd;
????????????ctx.stroke();
????????}
????????//設計合適的初始線條狀態
????????var arrLine = Array(10).fill(0).map((item, inx) => {
????????????return {
????????????????x: x1 - 20 * inx,
????????????????y: y1 + 30,
????????????}
????????});
????????//隨時間變化圖形路徑
????????function getArrLine() {
????????????var isEnd
????????????arrLine = arrLine.map(item => {
????????????????var x = item.x;
????????????????var y = item.y;
????????????????if(x < x2 - 30) {
????????????????????x = x + step > x2 -30 ? x2 - 30 : x + step;
????????????????} else if(x == x2 -30 && y < y2) {
????????????????????y = y + step > y2 ? y2 : y + step;
????????????????} else {
????????????????????isEnd = true;
????????????????}
????????????????return {
????????????????????x,
????????????????????y
????????????????}
????????????});
????????????isEnd && timer && cancelAnimationFrame(timer);
????????}
????????//繪制圖形
????????function drawLine() {
????????????//設置圖形組合方式 默認source-over
????????????ctx.globalCompositeOperation = "destination-in";
????????????ctx.lineWidth = 70;
????????????ctx.beginPath();
????????????arrLine.forEach((item, inx) => {
????????????????if(inx == 0) {
????????????????????ctx.moveTo(item.x, item.y);
????????????????} else {
????????????????????ctx.lineTo(item.x, item.y);
????????????????}
????????????})
????????????ctx.stroke();
????????}
?
????????function start() {
????????????ctx.clearRect(0, 0, 1200, 600);
????????????ctx.globalCompositeOperation = 'source-over';
????????????drawPath();
????????????drawLine();
????????????getArrLine();
????????????timer = requestAnimationFrame(start);
????????}
?
????????timer = requestAnimationFrame(start);
?
????</script>
????</html>

這種實現方式也有一定的條件限制，那就是路徑可大體抽象成為一個有一定規律的圖型或者線條，比如上面demo中路徑可抽象成為一個矩形的兩邊，或者是2條連接的直線
我們必須從沒有具體規則的路徑中抽象出一個大體的規則，不同路徑規則不同

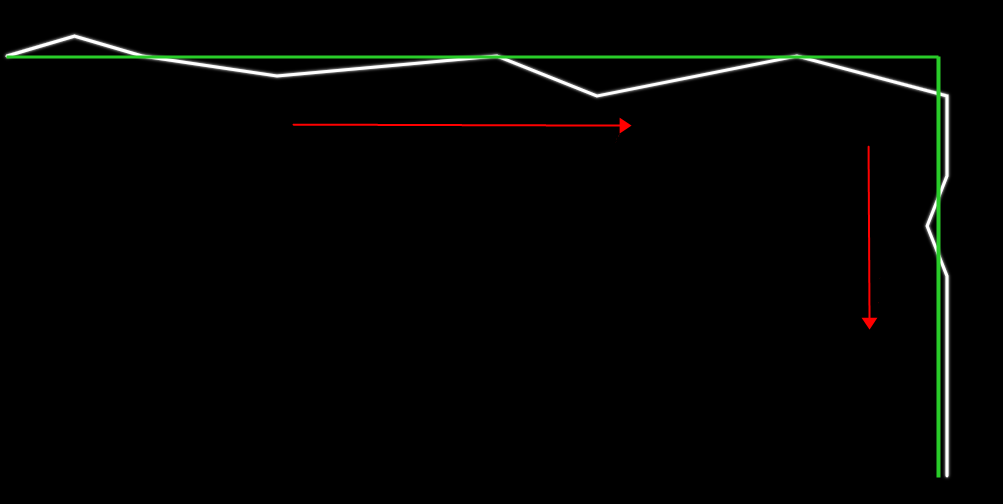

上面的例子就是將不規則路徑抽象成了一個直角的規則路徑

可優化點

這邊找到了2個可優化的點
1.時間方向上：為了讓動畫消耗較小，代碼中的定時器已經用的是requestAnimationFrame, 但是由于光線的特殊性（自帶模糊效果），為了性能更加，嘗試了2次requestAnimationFrame調用一次繪圖的方式，效果較前者未有明顯區別
2.繪圖方向上：從上圖可發現，燈罩每次只圈出路徑的一部分，故繪圖中不需要每次都繪制全部路徑，只需要找出燈罩前后的路徑點，將這一段路徑繪制出來就好

坑點

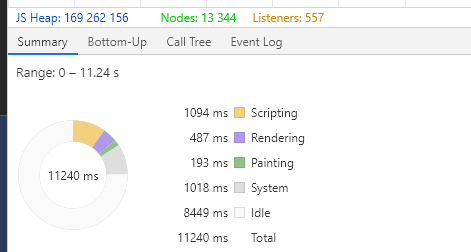

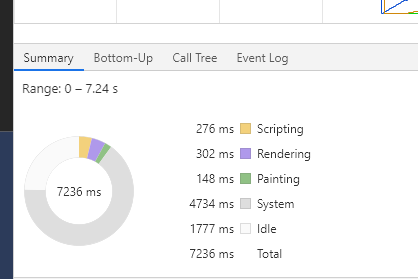

在完成這個動動畫效果之后遇到一個至今原因不明的bug，隨著屏幕放置時間的變長，動畫越來越慢，打開任務管理器，未見內存泄漏或者CPU使用率過高。打開performance，發現頁面調幀嚴重，屏幕幀數越來越低，單個Frame CPU time越來越長，范圍來看，script和render和paint耗時未發生線性變化，只有system時間越來越來長，越來越長，期望能被大佬告知原因
一開始
