二、外觀：雙M.2接口+6項數字供電

標準的mini-ITX板型結構，17x17cm大小，目前市面上的機箱基本上全支持。

CPU采用8Pin供電接入。供電模塊則使用了2塊帶有電競元素的散熱片，能夠應付滿載運行的8700K。

拆開散熱片，可以看到B360I GAMING PRO AC的供電模塊。CPU部分采用了6相供電，每相由一個TI產的MOS和一個LR36的無鹵素電感組成，能承受40A的電流，6相供電理論上能支持TDP為250W的CPU。

微星B360I GAMING PRO AC主板雖然沒有高端主板上常見的Debug燈，但是卻提供了更加實用LED偵錯燈。

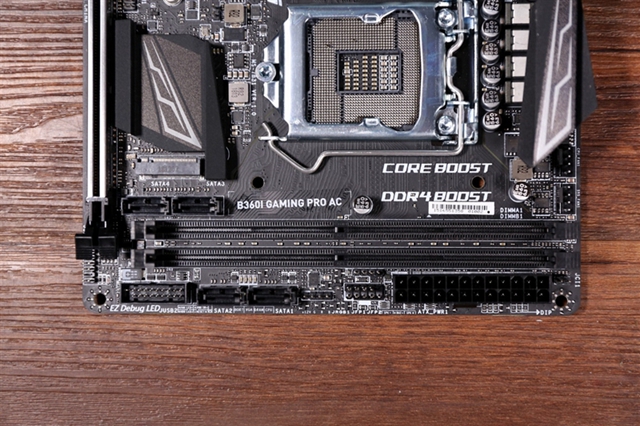

如上圖所示，在內存插槽與SATA端口之間有4個LED指示燈，分別代表CPU、內存、顯卡、啟動設備。當電腦出現故障無法正常開機時，對應的LED指示燈就會亮起來，告訴您是哪一個部件出了問題。

開始測試的時候，在搭建好測試平臺后一直無法啟動，但是第一個代表CPU的LED燈一直亮著。拆下CPU才發現主板的CPU插座有幾個針腳完全彎掉了（下面的圖中可以明顯的看到），用針重新?lián)芑貋砭蚈K了。

2條DDR4內存插槽和4個SATA3.0端口緊密的排列在一起。

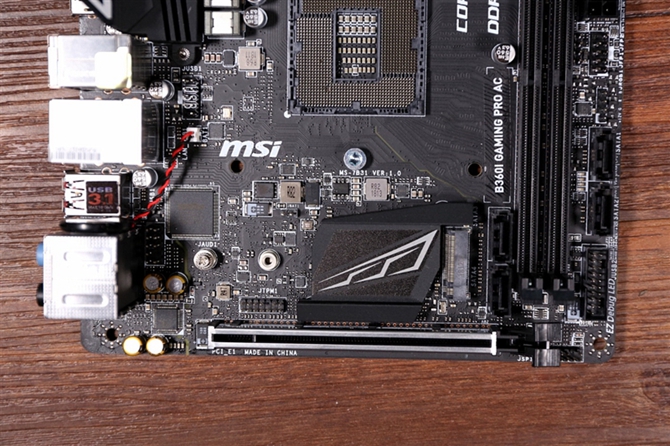

配備了1條PCI-E x16全尺寸插槽，除了能插顯卡之外，還能支持各種PCI-E x1和PCI-E x4的設備。

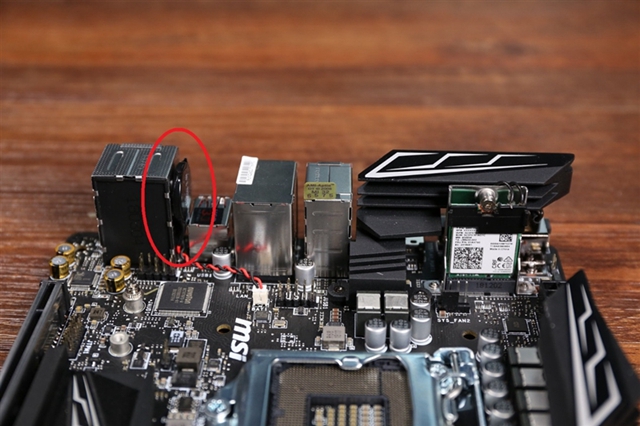

給主板CMOS供電的銀鋅電池被黏在音頻接口處。

Intel Wireless-AC 9462 模塊，支持 Wi-Fi 802.11 a/b/g/n/ac，雙頻 MU-MIMO, 最高速度為 433 Mbps，實測局域網端文件拷貝速度可以穩定在30MB/s以上。背部還配備了2個Wi-Fi天線接口。

背板I/O接口方面，共有6個USB接口，分別是2xUSB 2.0、2xUSB 3.1 Gen1、2xUSB 3.1 Gen2。另外還有RJ45、PS/2、DP、DVI接口各一個以及2個Wi-FiI天線接口，。

RJ45千兆LAN口具有15KV抗電涌保護，以保護網絡免受雷擊和靜電。

背面還有一個PCIe3.0x4通道的M.2插座，這還是第一次有ITX主板同時配備了2個M.2端口。

有一點需要注意，只有背面這個M.2接口才能支持Intel Optane傲騰存儲技術。
