DIY組裝電腦必看的機箱接線技巧:3分鐘學會主板跳線接法

2019-03-29 10:41:11 來源:中關村在線作者:佚名 人氣:52105 次閱讀 3239 條評論

主板跳線怎么接?對于很多DIY裝機的新人來說,主板跳線可能是比機箱走線更令人頭疼的一個問題,天小編在這里將對主板各個重要跳線接針進行介紹,3分鐘學會主板跳線,適合新手朋友掃盲。...

對于很多DIY裝機的新人來說,主板跳線可能是比機箱走線更令人頭疼的一個問題,畢竟僅僅走線亂是不影響使用的,而跳線出錯可能就會造成一些硬件無法使用甚至損壞,一個個排查問題反而更累心。很大佬們都是從萌新走過的,今天小編在這里將對主板各個重要跳線接針進行介紹,3分鐘學會主板跳線,適合新手朋友掃盲。

DIY裝機小白必看機箱接線技巧 3分鐘學會主板跳線
DIY組裝電腦

目前基本大部分主板的接針形狀和顏色都一樣,有些時候根據品牌型號,接口的位置和數量會有不同的變化。

1、開關接針:找準PWR

開關是跳線最為重要的一環,作為開關的接針一般與眾不同,兩個針是一組,控制著電源燈、硬盤燈、開關和重啟四個連線,這幾個針不管什么主板都會在放一起,辨識度很高。

DIY裝機小白必看機箱接線技巧 3分鐘學會主板跳線

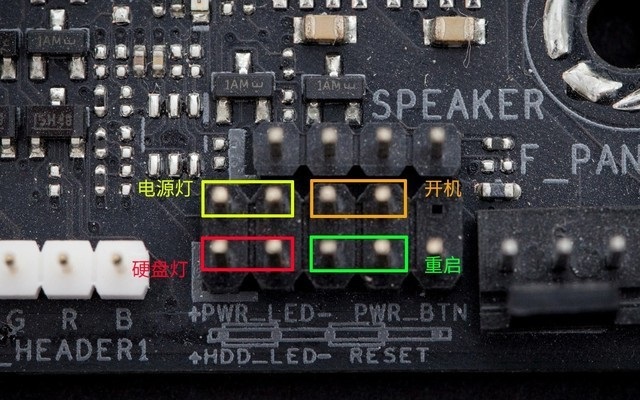

開關接針

  • 黃色是電源LED燈接針,對應Power LED的跳線,現在一般為左邊+級右邊-級,千萬注意正負極的方向。

  • 紅色為硬盤LED燈,對應HDD LED跳線,一般為左邊+級右邊-級。

  • 橘色是開機接針,對應Power SW跳線,不用理會正負極。

  • 青色是重啟接針,對應RESET SW跳線,不用理會正負極。

電源接針比較重要,根據不同的主板表現為Power SW、PW、PWR、PWRBTN、POWER以及ON/OFF,不要疑惑,以上這幾個都是開關的意思,筆者舉例的這款就是其中的PWR。

2、散熱供電接針:找準CPU_FAN

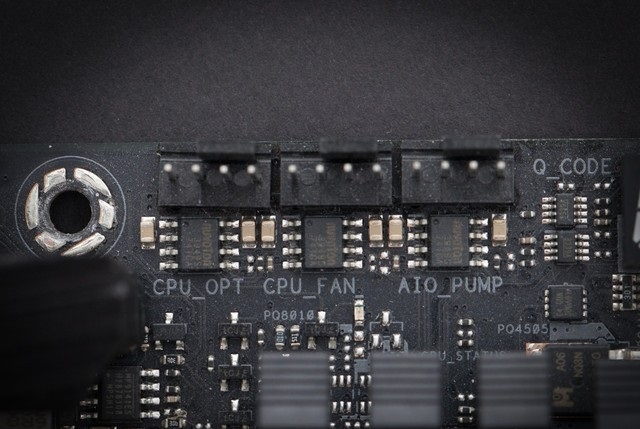

散熱是跳線同樣比較重要的一方面,風扇的接針也影響著是否能夠順利開機以及監控等方面,上圖有三個散熱的接針,CPU_OPT、CPU_FAN以及AIO_PUPM,分別對應以下幾個散熱環境。

DIY裝機小白必看機箱接線技巧 3分鐘學會主板跳線
散熱接針

  • CPU_OPT:水泵供電

  • CPU_FAN:CPU散熱風扇供電

  • AIO_PUPM:專用水泵供電

其中CPU_FAN是每個主板必備的接針,而CPU_OPT和AIO_ PUPM有些主板會沒有。理論上這些接針是可以通用的,但是列如將CPU_FAN(4針)插到三針的水冷供電可能會造成控溫功能失效等毛病的出現,所以最好還是對應插線。
