DIY組裝電腦必看的機箱接線技巧：3分鐘學會主板跳線接法(2)

2019-03-29 10:41:11 來源：中關村在線作者：佚名 人氣： 次閱讀 3239 條評論

主板跳線怎么接?對于很多DIY裝機的新人來說，主板跳線可能是比機箱走線更令人頭疼的一個問題，天小編在這里將對主板各個重要跳線接針進行介紹，3分鐘學會主板跳線，適合新手朋友掃盲。...

3、USB接口：找準USB

主板的USB接口除了I/O區域的那些，還有一部分以接針的形式放在了周?chē)?，這是為了給機箱前置USB接口提供跳線。USB接口主要分為USB 2.0、USB 3.0，還有一些高端主板會裝備USB 3.1接口。

DIY裝機小白必看機箱接線技巧 3分鐘學會主板跳線
USB 2.0

上圖的USB 1112是USB 2.0的接口，后面的1112是編號，一般不用理會，特征為上5針下4針名字帶USB的接口。

DIY裝機小白必看機箱接線技巧 3分鐘學會主板跳線

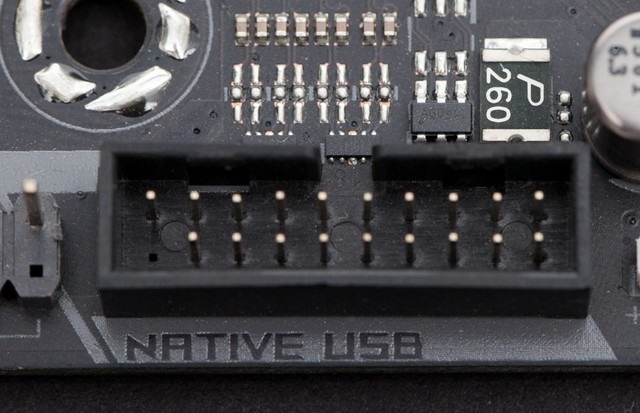

USB 3.0

USB 3.0又名USB 3.1 Gen 1，這個接口明顯的標志就是19針（多余的一針是為了防止插反），非常與眾不同，同時有些USB 3.0會在主板上標明為F_USB 3.0。

DIY裝機小白必看機箱接線技巧 3分鐘學會主板跳線

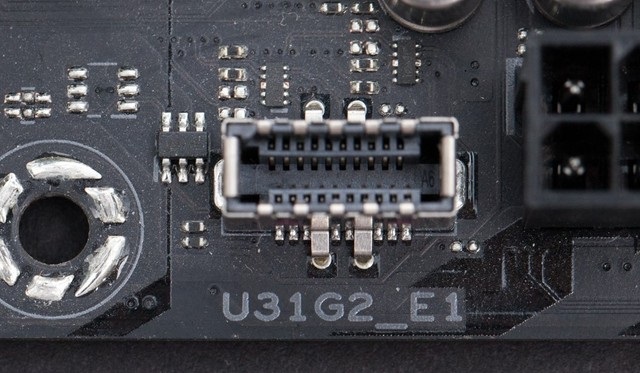

USB 3.１

上圖是USB 3.１接口，U31G2_E1其實是USB 3.1 Gen ２的縮寫，也就是沒改名的USB 3.１，這個接口代表的是機箱前置USB 3.1接口。

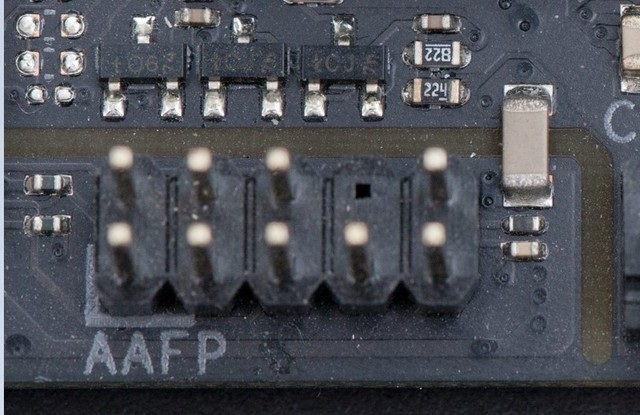

4、音頻接針：AAFP

音頻接針是控制前置麥克風和音頻口的重要地方，有明顯的特征就是上４針下５針，有的主板還會命名為FP AUDIO。

DIY裝機小白必看機箱接線技巧 3分鐘學會主板跳線
AAFP

現在機箱音頻的接口基本已經整合，不用再向開關接針一樣進行復雜的跳線。
