主板現身:Tegra K1帶頭全芯片解析

本頁看點

1、少見的一大片電磁屏蔽銅片;

2、拆解位于主板上方的天線PCB板;

3、正反面都有芯片的Nexus 9主板解析。

·去掉電磁屏蔽“罩”

一切看上去都很美 拆谷歌新標桿Nexus 9

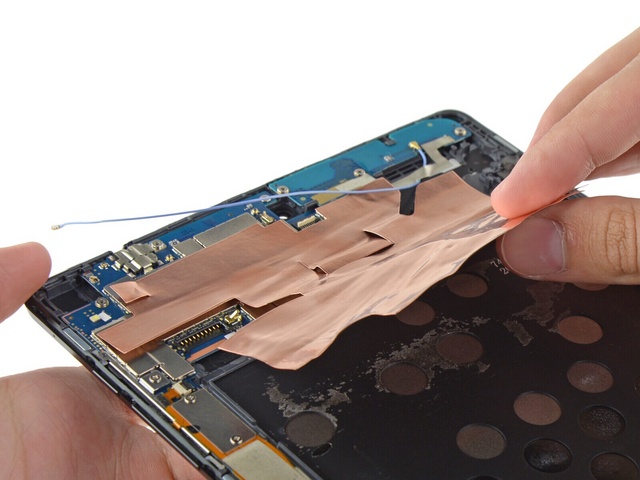

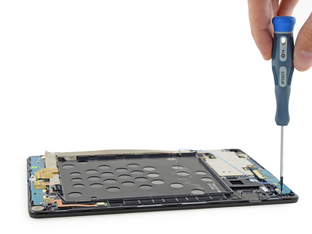

掀起位于主板上方的電子屏蔽銅片(圖片來自iFixit)

在Nexus 9中發現了少見的銅質電子屏蔽片,它位于主板上方。該屏蔽片主要為了隔離主板與NFC芯片,具有很好的抗干擾能力。

·取下電線板

一切看上去都很美 拆谷歌新標桿Nexus 9
一切看上去都很美 拆谷歌新標桿Nexus 9

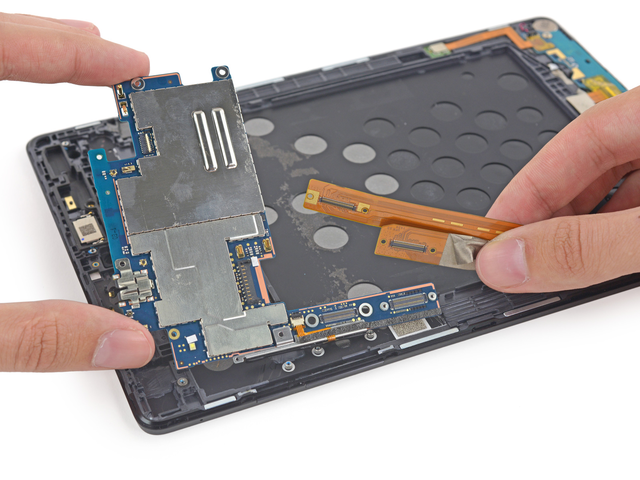

取下主板上方的電線板(圖片來自iFixit)

位于Nexus 9主板上方還有一塊電線板,上面搭載WIFI天線,而主板與天線板分開設計,也許是考慮到了功能和成本等問題。

·布滿金屬屏蔽罩的主板

一切看上去都很美 拆谷歌新標桿Nexus 9

布滿金屬屏蔽罩的Nexus 9主板(圖片來自iFixit)

主板芯片上之所以覆蓋如此之多的屏蔽罩,一個是為了防止芯片間的相互干擾,另一個更為重要的作用,就是為了防止芯片的輻射干擾到NFC天線。

·卸除屏蔽罩,芯片見真容

一切看上去都很美 拆谷歌新標桿Nexus 9

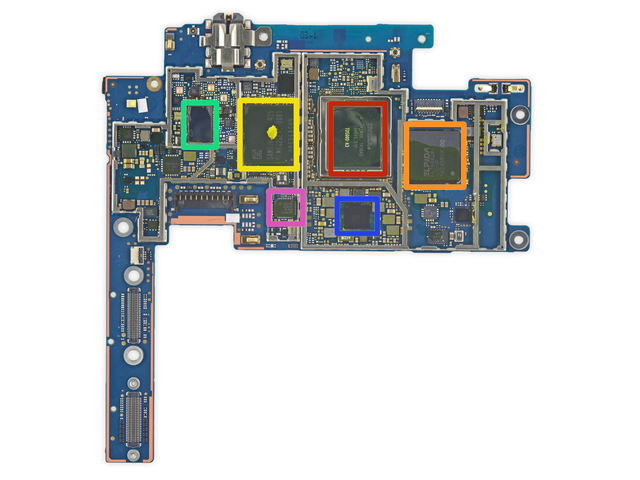

主板正面圖(圖片來自iFixit)

主板正面芯片注釋:

紅色:NVIDIA Tegra K1 64位雙核處理器(編號T4K885 01P TD590D-A3)

Nexus 9采用了NVIDIA公司的Tegra K1處理器,它基于64位ARM v8架構的雙核丹佛CPU核心,最高主頻可達2.5GHz。這款處理器采用了英偉達的開普勒架構GPU,配備了192個CUDA核心,在圖形顯示方面的性能非常強大,支持基于DirectX 11.1的虛幻4游戲引擎,能讓移動設備實現PC級的游戲特效。

橙色:爾必達/美光FA164A2MA 2GB內存

該內存公司原為日本爾必達,后被美國美光科技并購,強強聯合后,其產品更加優秀。本次Nexus 9采用了2G內存,對性能有了不小的提升。畢竟現在配備2G內存的平板還在少數,因此Nexus 9在運行速度和流暢度上絕對超過多少的安卓平板。

黃色:三星KLMAG2GEAC 16GB eMMC嵌入式閃存

內置儲存又叫閃存,它決定著你的機子能存儲多少的圖片、視頻和應用。Nexus 9有16G和32G兩個存儲版本,雖然沒有像蘋果128G那樣的大容量版本,但16G/32G足夠用了。

綠色:博通BCM4354XKUBG MIMO 5G Wi-Fi 802.11ac/Bluetooth 4.0/FM無線模塊

綠色框內的芯片集成了WiFi、藍牙和FM模塊。我們注意到,Nexus 9的WiFi模塊采用了802.11ac技術標準式,它是第五代WIFI標準,相對于之前我們普遍見到的b/g/n標準,在速度上有了顯著地提高。

藍色:德州儀器TI47CFP91 T65913B3D9

粉色:20795P1 KML1G TD1431 402391 1W

藍色框內和粉色框內的芯片暫時未查到其具體功能。

一切看上去都很美 拆谷歌新標桿Nexus 9

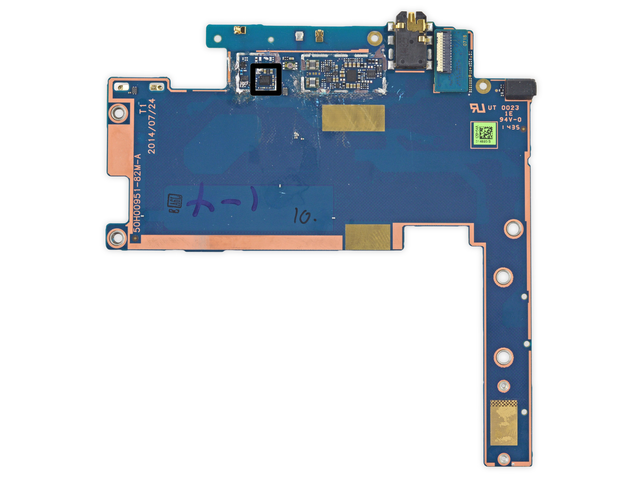

主板背面圖(圖片來自iFixit)

主板背面芯片注釋:

黑色:博通的BCM4752 GNSS導航芯片,支持GPS、GLONASS、QZSS(準天頂衛星系統)、SBAS(基于衛星的增強系統)

該芯片為導航芯片,支持GPS等衛星定位系統,也就證明Nexus 9能夠使用導航功能、定位功能和指南針功能。而且?guī)е?G版本的Nexus 9,即可隨時進行定位導航服務了。

頂端主板:拆完主板又見兩塊主板

主板及上面的主要芯片介紹完畢,我們再來看Nexus 9的底部,在這里還有兩個小主板。

本頁看點:

1、兩個小主板是什么?

2、揚聲器略顯粗糙。

耳機和USB接口板

一切看上去都很美 拆谷歌新標桿Nexus 9

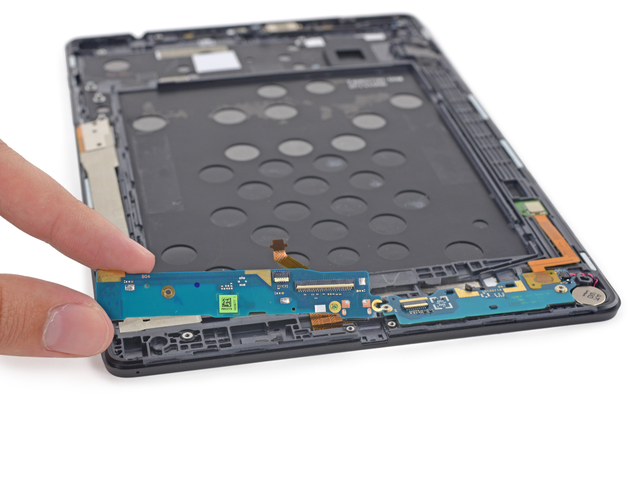

拆下Nexus 9底部的耳機和USB接口板(圖片來自iFixit)

一切看上去都很美 拆谷歌新標桿Nexus 9

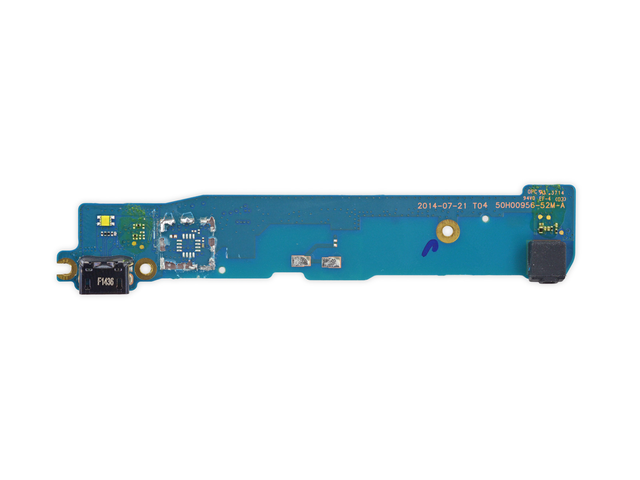

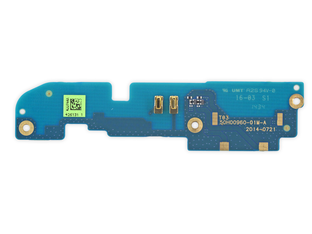

耳機和USB接口板全貌(圖片來自iFixit)

拆下位于底部的耳機和USB接口板,從上圖中看到左側的為USB接口,右側的為3.5mm耳機接口。板子設計很簡單,沒有多余的排線。從板上還能清楚的看到其出廠日期:2014-07-21。

功能眾多的小主板

一切看上去都很美 拆谷歌新標桿Nexus 9

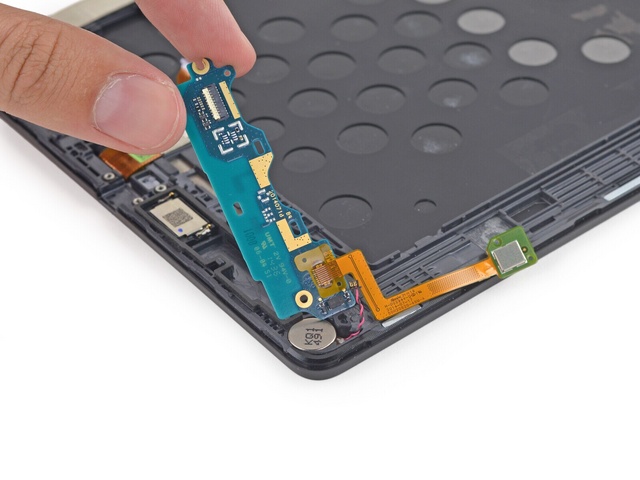

拆下與電動馬達鏈接的主板(圖片來自iFixit)

一切看上去都很美 拆谷歌新標桿Nexus 9

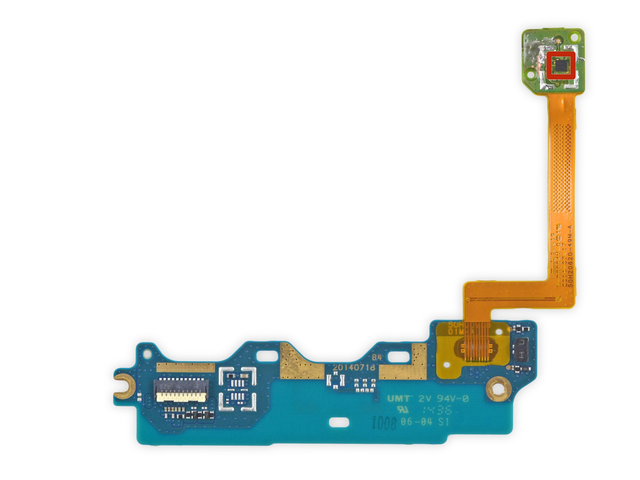

集成了眾多功能的小型主板圖(圖片來自iFixit)

這一主板的功能比較多。從拆解圖中看出它與振動馬達相連,因此也是馬達的供電板。此外,位于Nexus 9底部的雙揚聲器也與該板進行連接。在排線上,我們發現了一個小芯片,即紅色框內,是Asahi Kasei AK8963三軸電子羅盤,但通過長長的排線和其他部分隔離開了,可能是為了防止電磁干擾。

·揚聲器和震動馬達

一切看上去都很美 拆谷歌新標桿Nexus 9
一切看上去都很美 拆谷歌新標桿Nexus 9

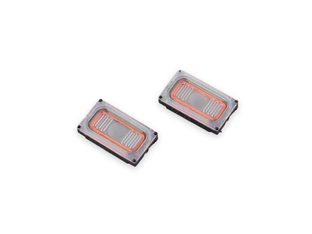

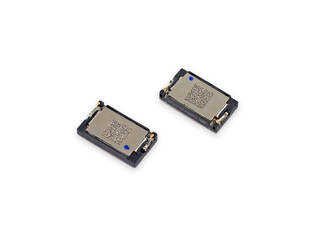

雙揚聲器正反面圖(圖片來自iFixit)

一切看上去都很美 拆谷歌新標桿Nexus 9
一切看上去都很美 拆谷歌新標桿Nexus 9

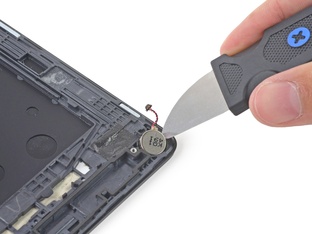

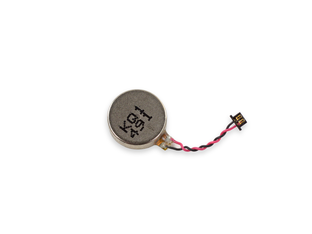

振動馬達圖(圖片來自iFixit)

兩個小主板分離后,即可拆下嵌進背殼的雙揚聲器和振動馬達。我們看到揚聲器比較小也比較簡單,可見Nexus 9并沒有在音質上下太大的功夫。

振動馬達則需要用小刀才可撬出來。其作用也顧名思義,即給機身帶來震動的效果。比如觸摸屏幕時、玩游戲時都可有振動馬達的參與,不過它也著實比較費電。
