　　TCP/IP協議族，第七層是應用層，第四層是傳輸層。第四層負載均衡主要通過IP進行轉化。

　　一些優秀的第四層負載均衡軟件，速度可以接近硬件負載均衡的效率。當然，論速度還是人家硬件的快一點點，畢竟人家那價格擺在那里，一臺F5，十幾萬，幾十萬，上百萬不等。

　　第四層重與第七層相比：優秀就是速度快，能感知集群服務器的狀態。缺點就是不能感知應用層軟件的狀態，比如IIS站點掛掉，但是如果服務器沒有掛掉，轉化流量用繼續流入該服務器。

　　現在很多的第四層負載均衡軟件，我是說LINUNX服務器下。如果你使用了Windows，我還是建議大伙吃人家的全家桶吧。性能肯定不能最大化。但是論穩定性，維護性還是全家桶好使，省心，省力。

　　如果，你購買了微軟的正版系統，你還可以一個電話，讓人家工程師幫你解決問題。前提是，你得用的是全家桶。

　　常見的第四層負載均衡軟件：LVS，NLB，還有其它，一時想不起來了，懶得查了。

　　下面講講怎么安裝NLB,當然我使用的是帶GUI的操作系統，一般情況LINUX的是不裝GUI的，但是window的黑框我還沒有習慣，還不會用，就先用帶GUI的吧

安裝NBL功能

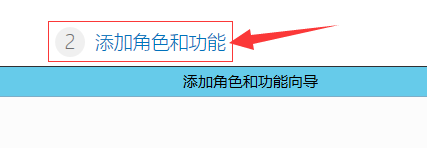

　　首先點服務管理器。

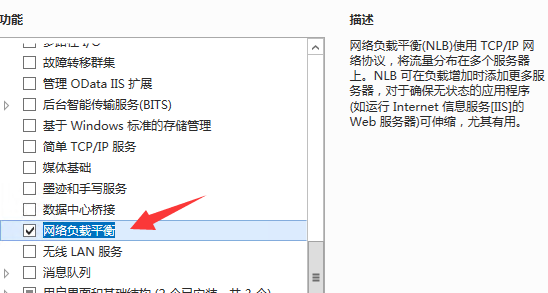

　　一直點“下一步”,直到勾上這個

　　安裝成功。

　　每一臺參與NLB的服務器，都需要安裝。這跟ARR不一樣，ARR只需要在轉發服務器上面安裝即可。

　　這里作為演示例子，就給三臺服務器裝上NLB吧

　　分別是:

192.168.99.8
192.168.99.10
192.168.99.11

工作原理

　　所有請求會分發到每一臺NLB服務器，然后NLB服務器根據算法處理自己那一份請求。

　　那么所有請求是怎么分發給每一臺服務器昵，因為他們有一個公共的IP。也是就說，每臺服務器有兩個IP。

　　是的，每電腦可以有多個IP地址。

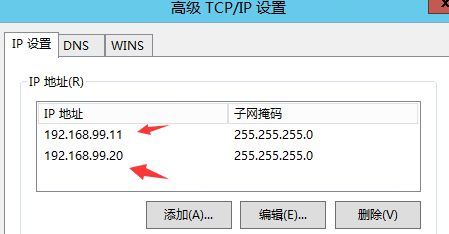

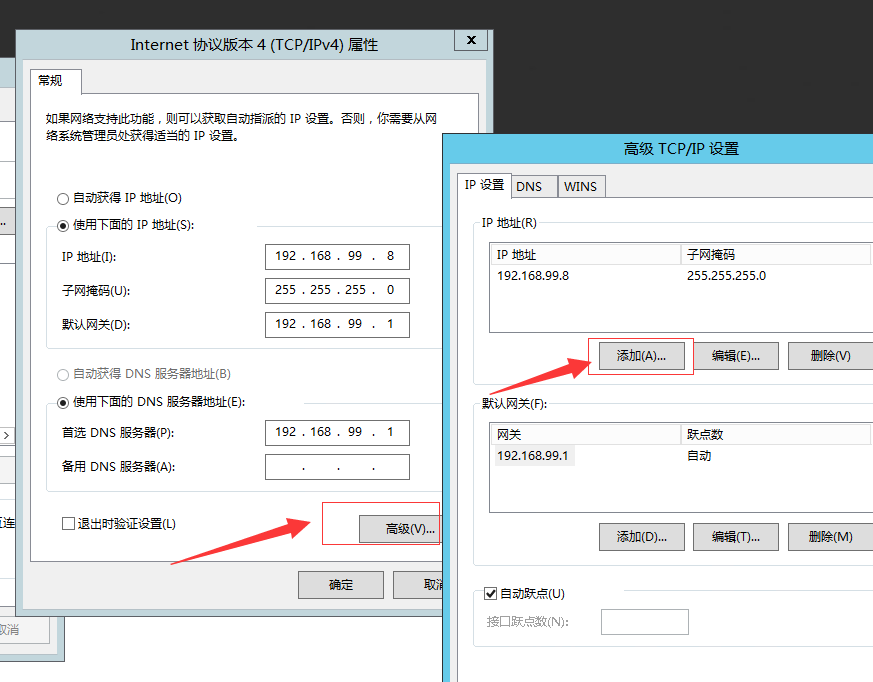

　　高級選項中，可以手動添加多個IP地址。

搭建集群

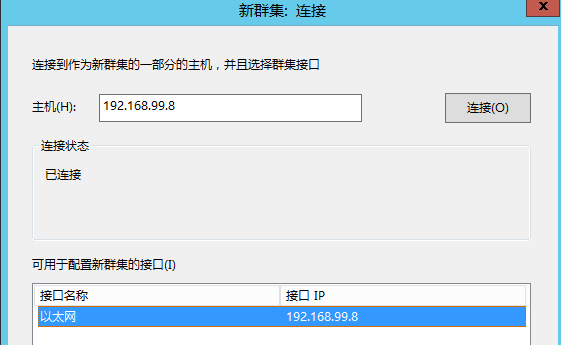

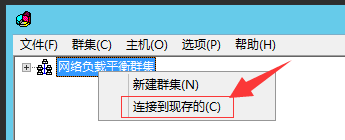

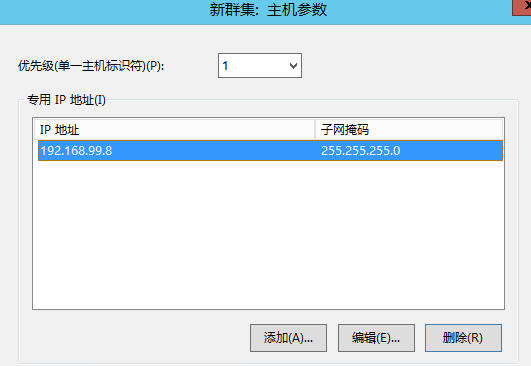

　　打開網絡負載平衡管理器，新建集群

　　一直點“下一步”，直到完成。

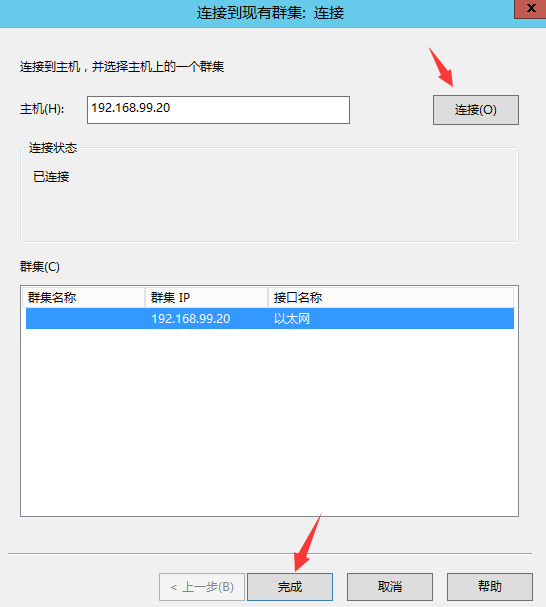

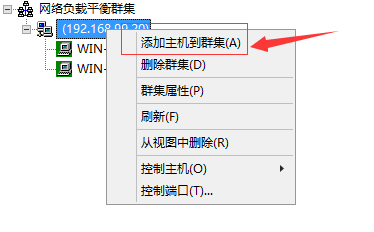

　　192.168.99.10,192.168.99.20的服務器分別按下步驟操作。

　　一直點“下一步”，直到完成。

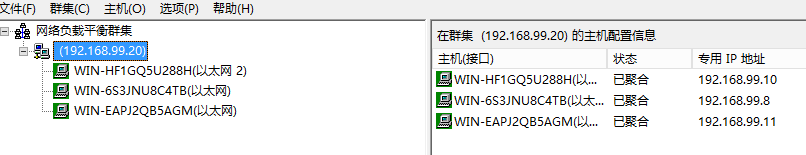

　　集群部署完畢。

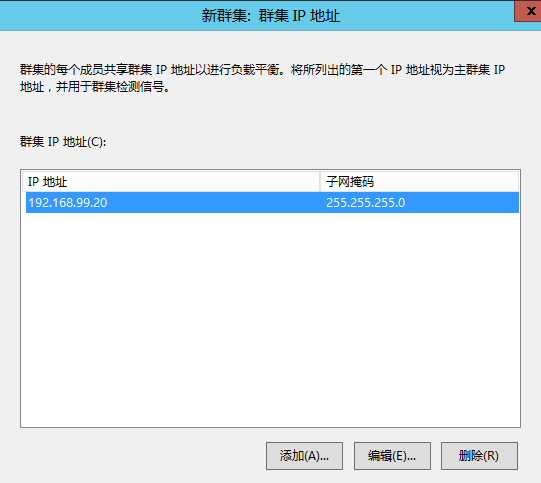

　　我們查看IP，你發現，多一個公共IP，192.168.99.20 這個就是群集的IP。

　　搭建好之后，我們就走一波試試，試跑成功之后，再來講講一些細節配置吧

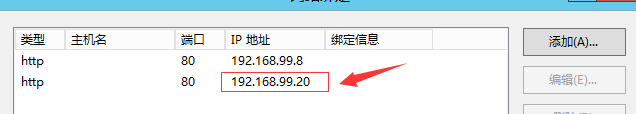

　　首先IIS要做一些設置，因為我們將使用公共IP進行訪問，就是192.168.99.20

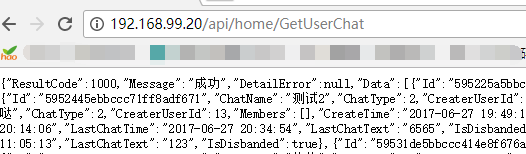

　　訪問http://192.168.99.20/api/home/GetUserChat

　　成功返回。

壓力測試

　　老規則，現在用VS2017進行壓力測試，完事之后，講點細節配置這事就算完成啦。

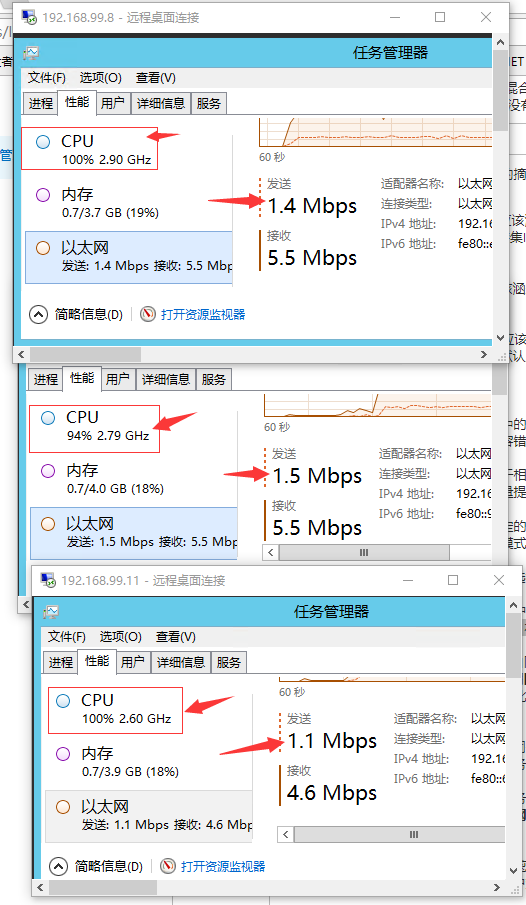

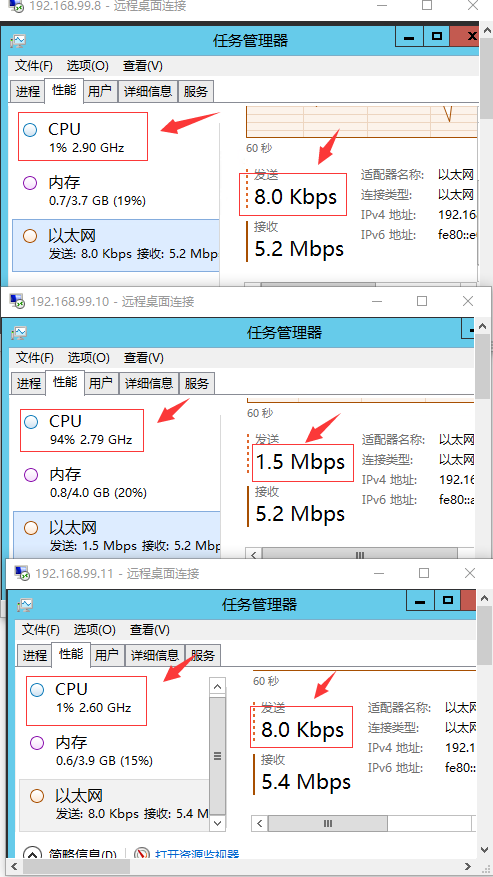

　　測試成功，但是問題也是相當明顯

　　第一，數據的確廣發給每個服務器，我們可以看，接收的數據大小都是一樣的5.4Mbps

　　第二，發送的數據大小卻完全不一樣，這說明處理不一樣。我們可以明顯看到，192.168.99.10這臺服務器，承擔了大部分的工作。CPU上升到94%，發送數據包也達到1.5Mbps。

細節配置

　　很明顯集群配置不合適。下面我們來講講細節細置

　　集群操作模式：

　　單播：所有節點服務器的MAC都會被改成集群MAC，發送數據的時候源MAC將變成集群MAC。缺點：交換機的MAC表無法綁定該MAC歸屬那個端口，所有數據包都進行廣播，造流量負擔。所有節點服務器具有相同MAC，無法相通訊。也就是說，集群節點，具有相同的IP和相同MAC地址。

　　多播：不會修改節點服務器的MAC，而是為專節點服務器添加多一個集群MAC，節點之間可以通過專用IP進行相互通信。

單網卡多播，雙網卡單播。雙網卡可以設置內網網卡成為專用IP，解決單播節點不能相互通信問題。

　　集群端口規則：

　　篩選模式：

多臺主機：所有數據由多臺服務器處理。

單個主機：所有數據由一臺服務器處理，根據優先級選出服務器。

禁用此端口范圍：禁止這個端口的數據，進行處理。

　　多臺主機模式下，相關性：

　　無：由負載均衡器根根算法處理，基本上請求平均分配。

　　單一：同一個客戶端的請求，歸屬原來的處理的服務器。

　　網絡：根據IP的C類地址范圍來決定分配。也就是同一網段的請求，會分配某一服務器上。

　　優先級：集群中所有轉發根據端口規則進行處理，如果不符合端口規則，將統一由優先級最小的服務器進行處理。

　　為什么我們開始時候，192.168.99.10承受大量的工作，因為端口規則沒有設置好，我們現在重新設置一下端口規則，再來測試一下吧。

之前默認設置

重新設置之后的配置

好，我們重新跑一趟壓力

網絡接受和發送比較平等。

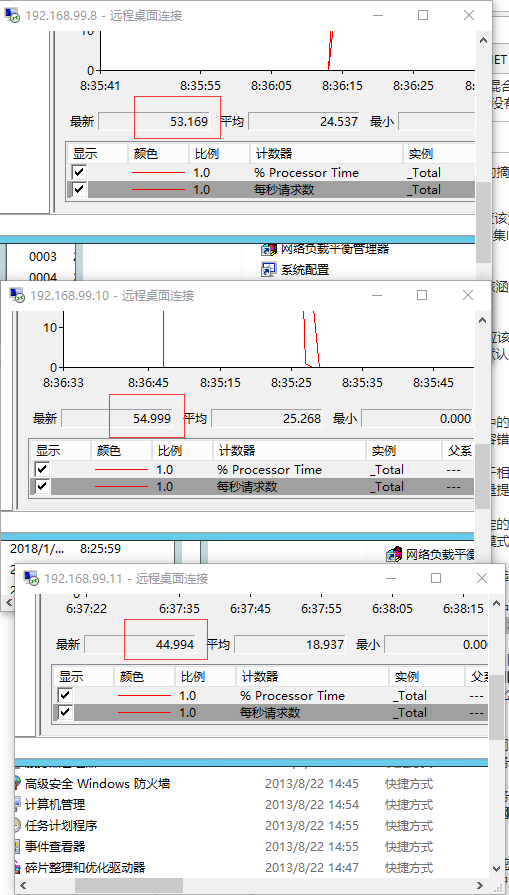

　　每個服務器接受的請求數，大概相等。

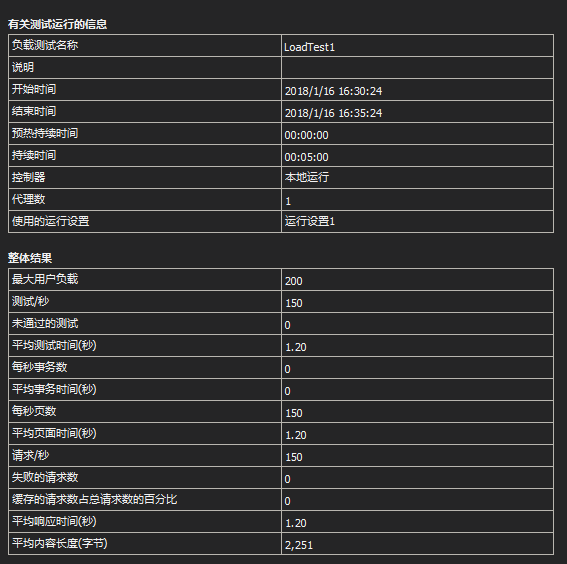

　　每秒處理150個。與服務器數據相吻合。

　　負載均衡基本達到與預期效果一致。

　　NLB集群測試完畢。
