在今年iPhone 7的發布會上，蘋果還帶來了一款A(yù)irPods無線耳機，在多次跳票后，這款耳機近期終于正式發售，開售后兩小時即宣告售罄。在不少人抱怨買不到時，也有人擔心AirPods質量問題，今天我們就帶來這款A(yù)irPods無線耳機拆機圖解評測，一起來全面拆解評測看看吧。

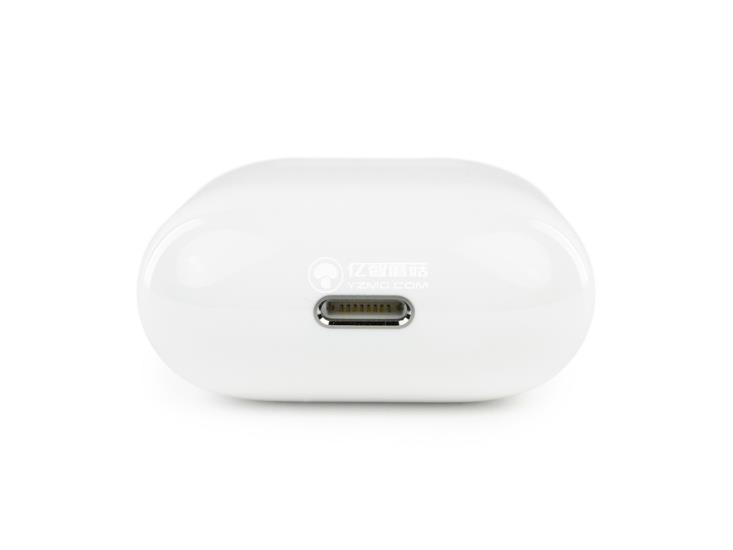

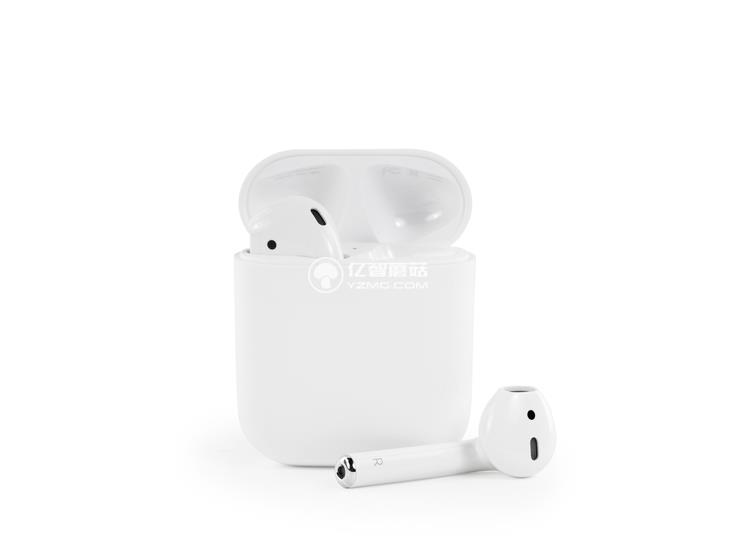

AirPods有一個特點就是，將耳機放進收納盒中即可為耳機充電。在收納盒的一端有一個Lightning接口可以為收納盒中的電池進行充電。

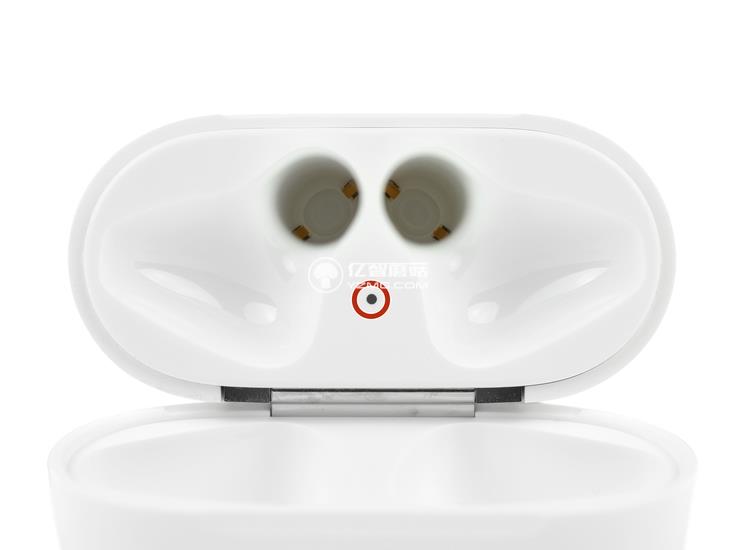

在另一端則是放置AirPods耳機的凹槽，凹槽底部分別有兩個觸點來為耳機進行充電。在充電盒的頂部（兩個放置槽中間）有一個LED指示燈，用來顯示耳機或收納盒的充電狀態。

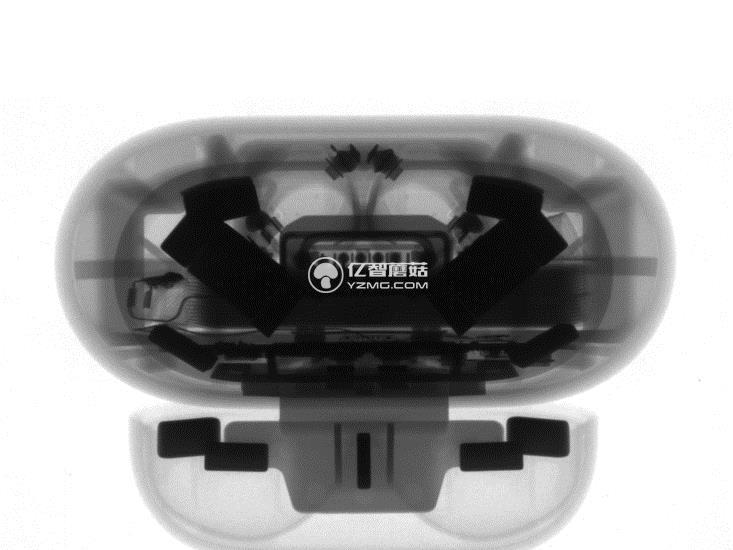

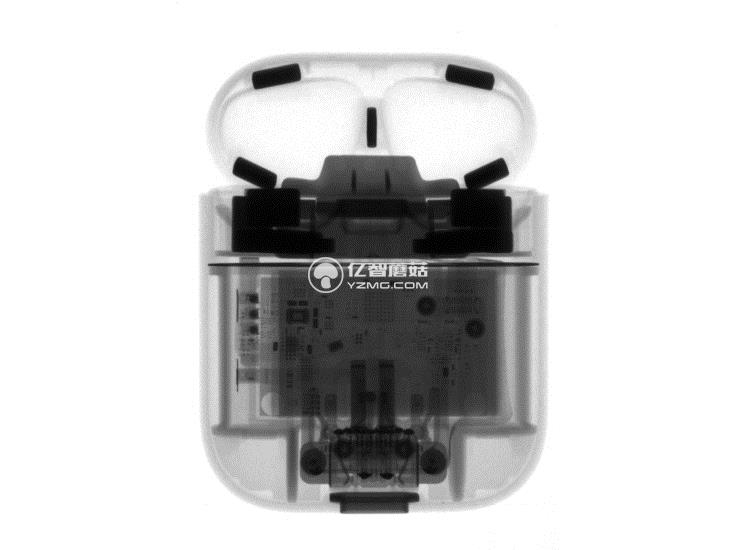

通過X光圖像你可以從頭到尾地看到它的內部構造。

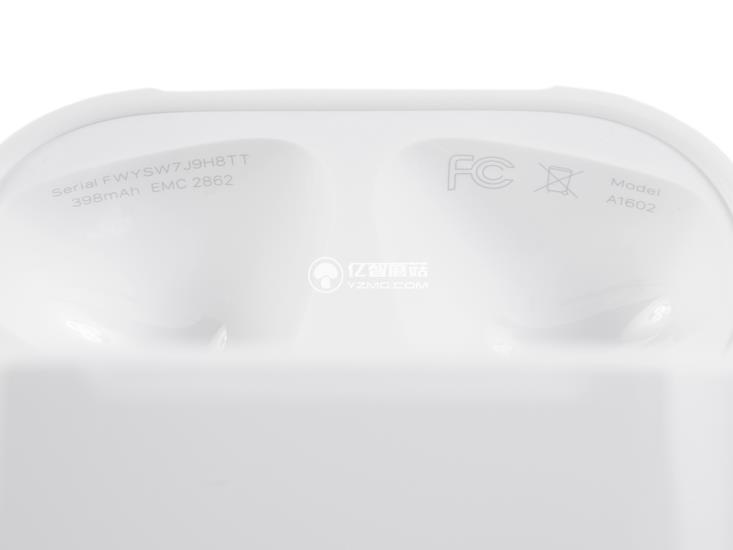

耳機充電收納盒蓋印有產品型號A1602，以及收納盒的電池容量398mAh。

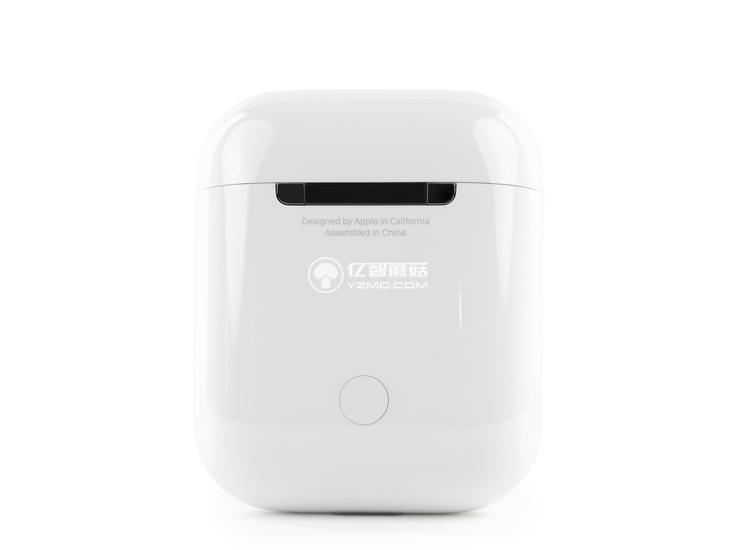

轉過來看一下收納盒的背面，下方的圓形按鈕是用來實現即時同步（連接）功能的。

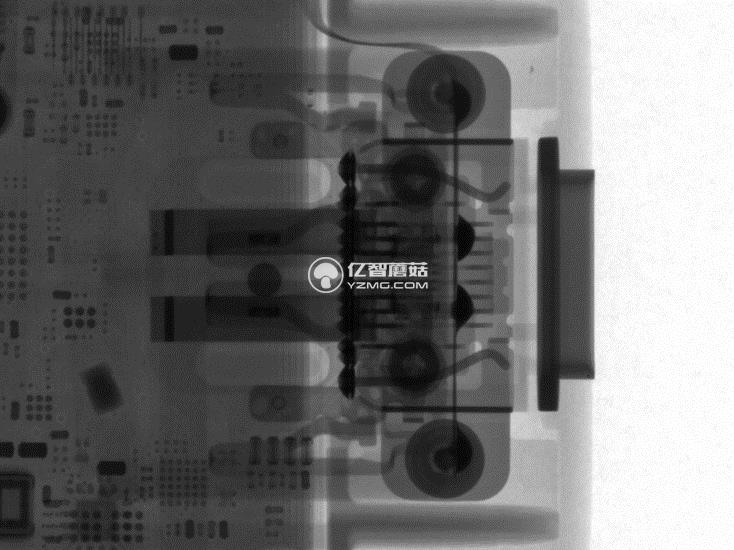

換個方向用X光看一下內部結構。

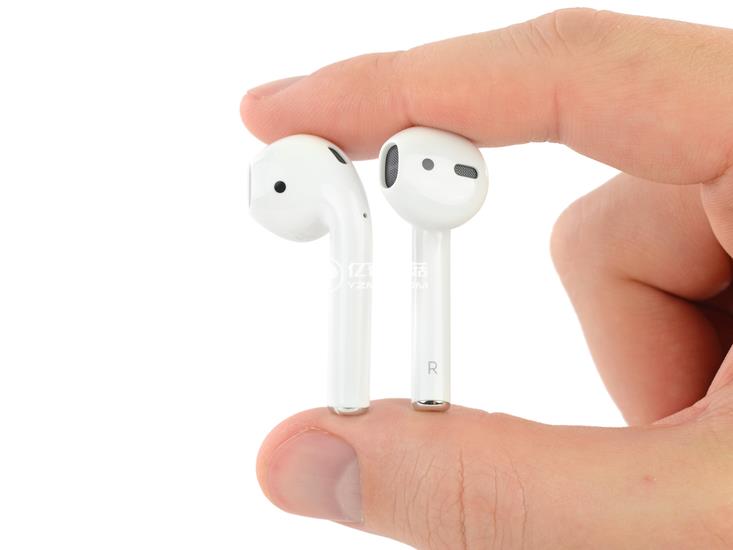

耳機上有一些開孔：揚聲器格柵、兩個麥克風以及紅外距離傳感器。左邊和右邊的耳機產品型號也不同，分別是A1722 (左)和A1523(右)。

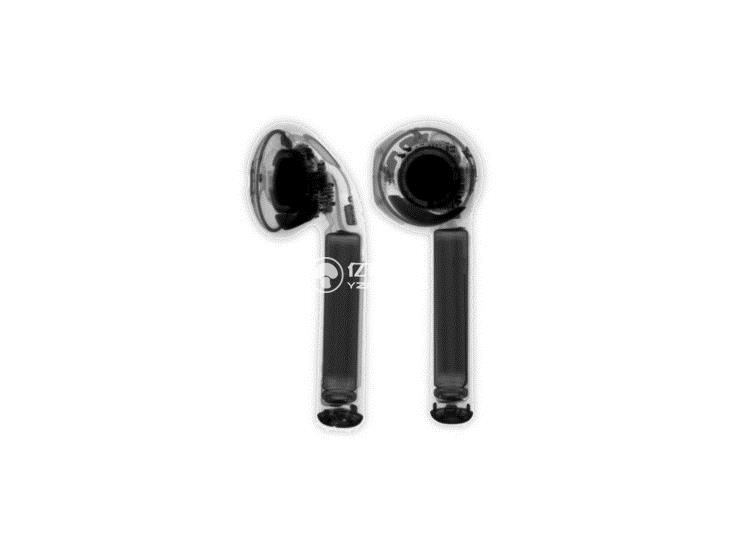

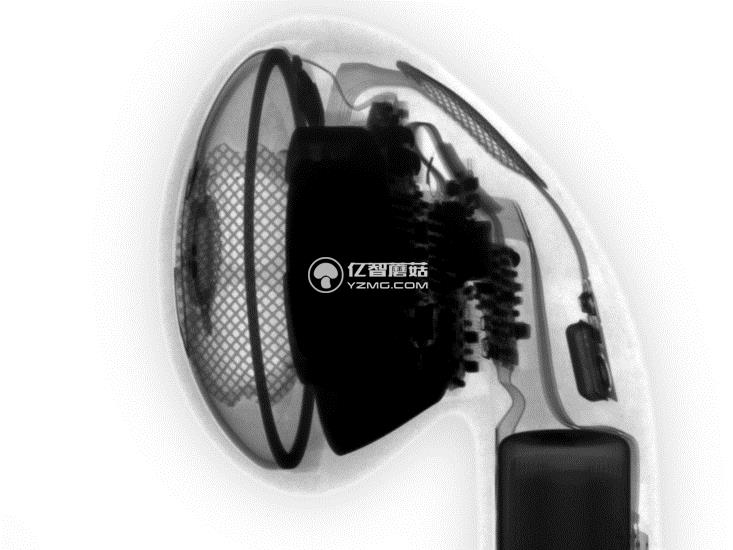

繼續用X光搶先看AirPods耳機內部結構。可以看到耳機內部幾乎所有的空隙都被填充了。

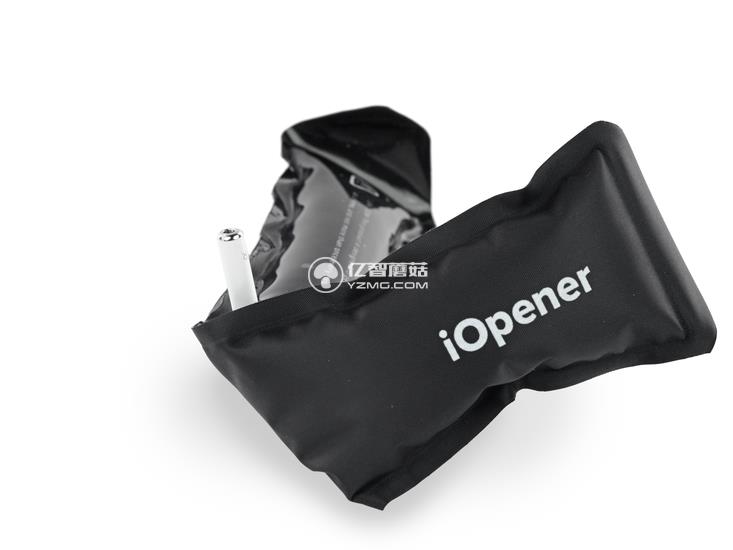

因?yàn)榭梢姷姆秶鷥?nèi)并沒有緊固件，因此我們采用更具破壞性的方式，例如加熱和小刀。

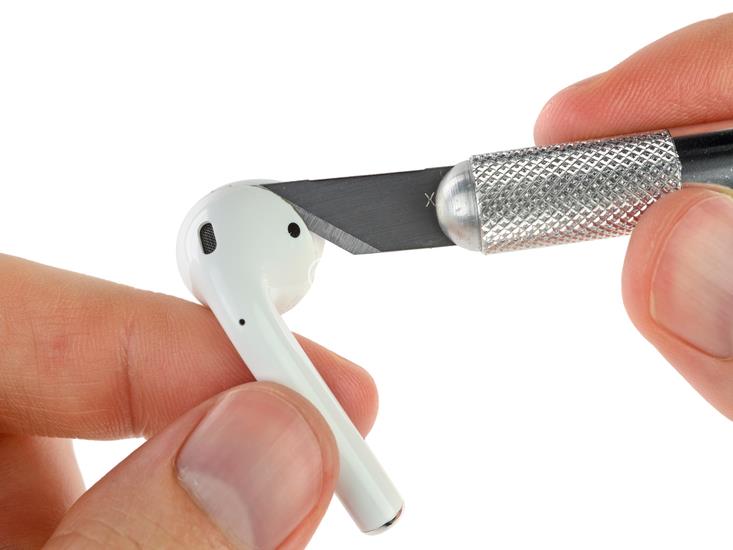

經過加熱后，嘗試用刀切割出一條縫隙。

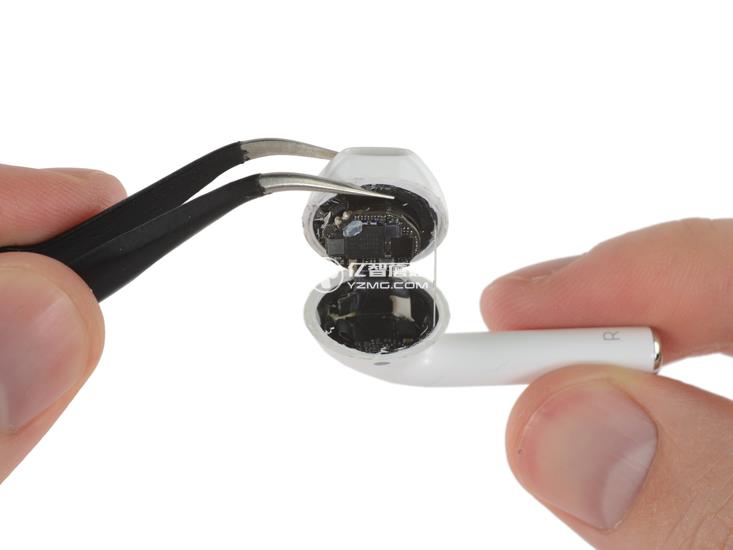

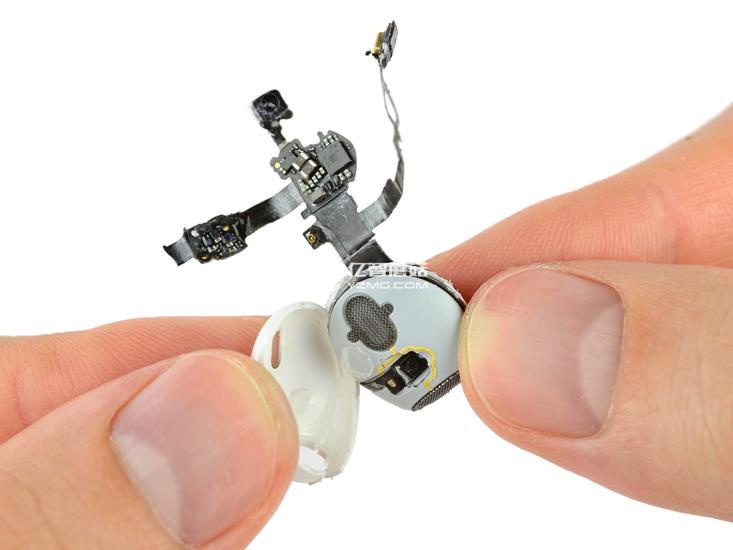

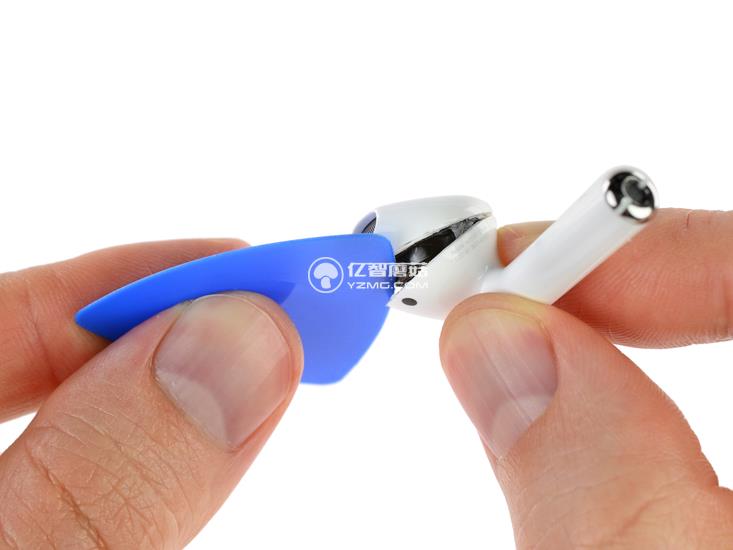

為了安全，我們使用撬片進行接下來的操作，慢慢轉動就可以將耳機的揚聲器部分從耳機中分離出來。

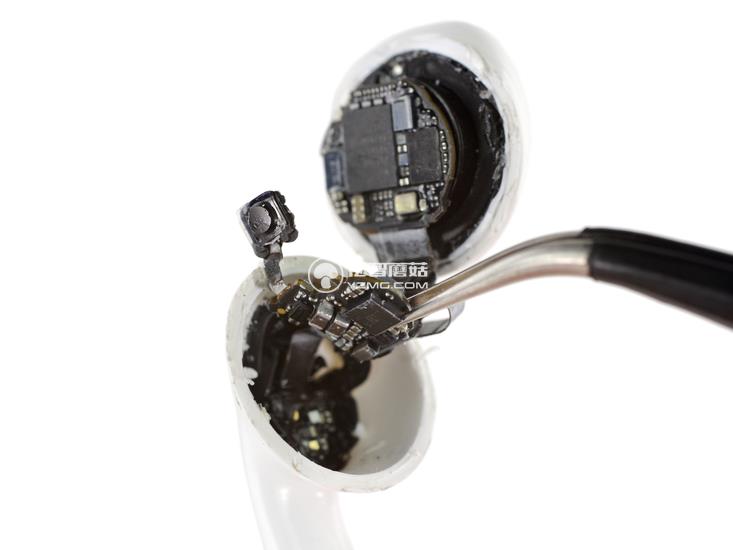

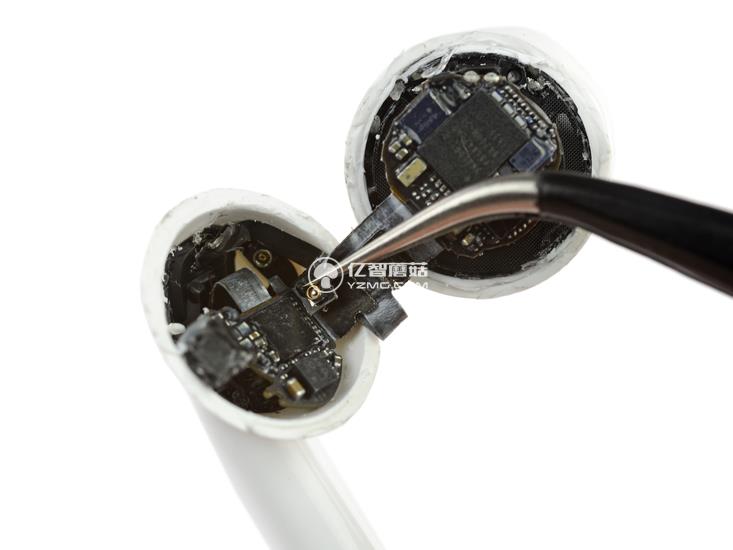

打開之后可以看到里面的元器件十分精密。

如果舉辦一個將復雜線纜塞進小空間內的比賽，蘋果一定會贏。

另外，我們還看到了世界上最可愛（而且是最?。浚┑耐S線連接器。另一側是其中的一個紅外距離傳感器，用于檢測AirPods是否在耳朵里。

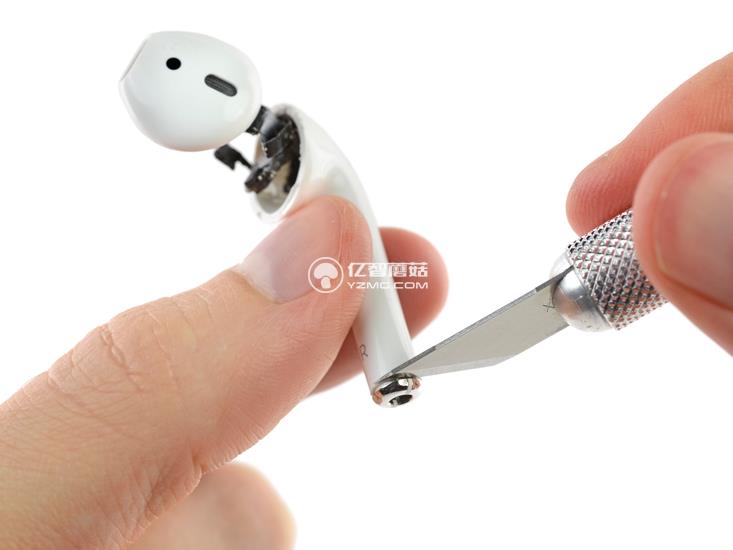

在耳機部分很難找到出路，我們不妨將視線轉向耳機根部，希望能夠找到另一個突破口。

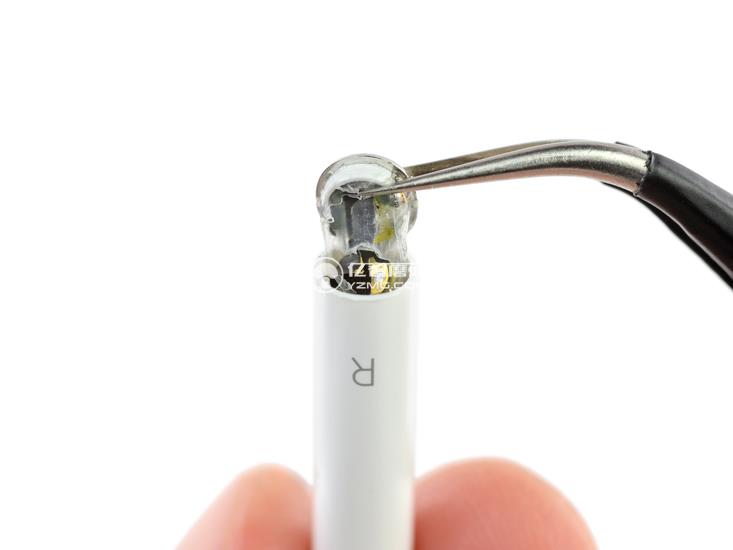

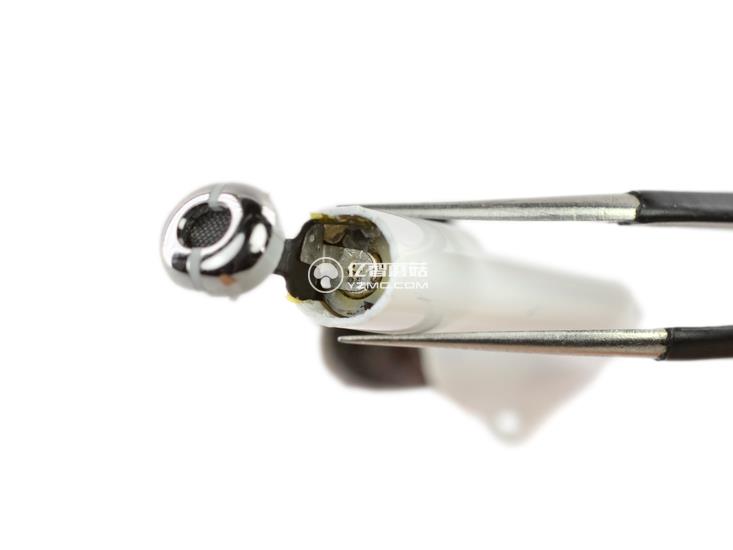

閃閃發亮的金屬帽上有為AirPods充電而設的金屬觸點，并圍繞著主麥克風。當然上面還是用大量粘合劑。

清理完粘合劑后可以看到微型電池的末端，末端還有一個個很細小的焊點，要更換這些電池看起來將會十分麻煩。

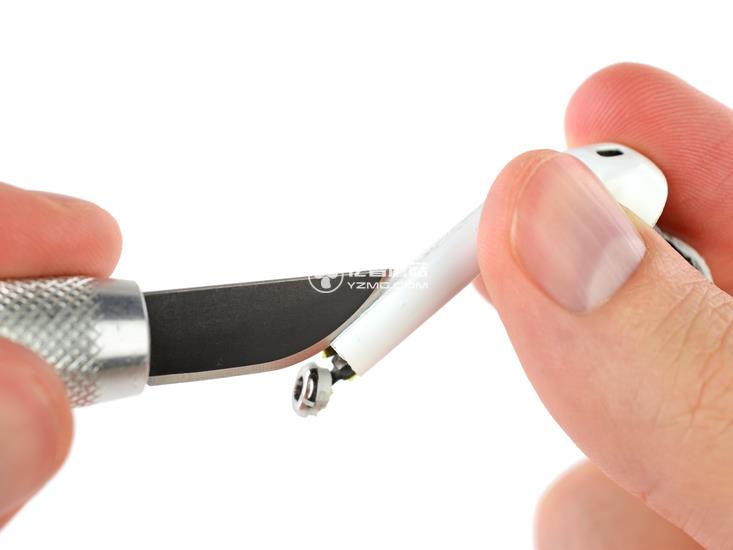

用盡了所有可見的切入點，我們選擇了全部手術方式。護士，給我一把手術刀吧。

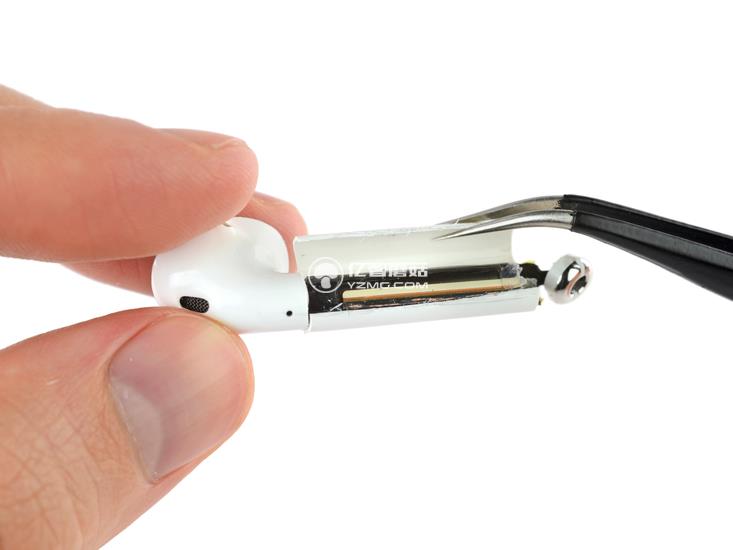

打開耳機后，在電池上方“躺著”的似乎是一條天線。

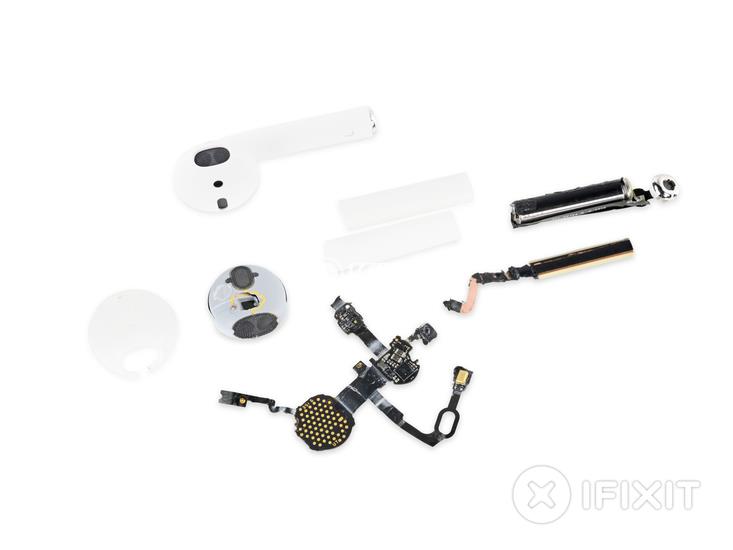

好吧，沒有外科醫生的耐心，直接把剩余的外殼都剝下來，來看看里面的東西。

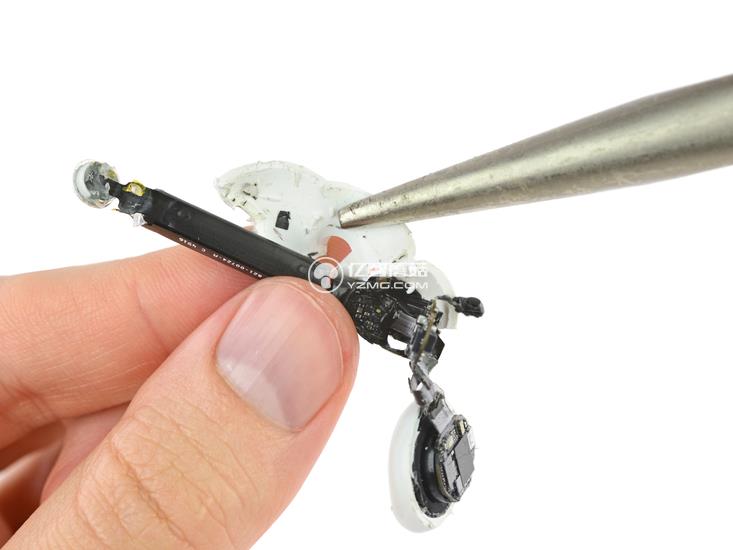

剝落外殼后，我們就可以將長長的天線扯出。

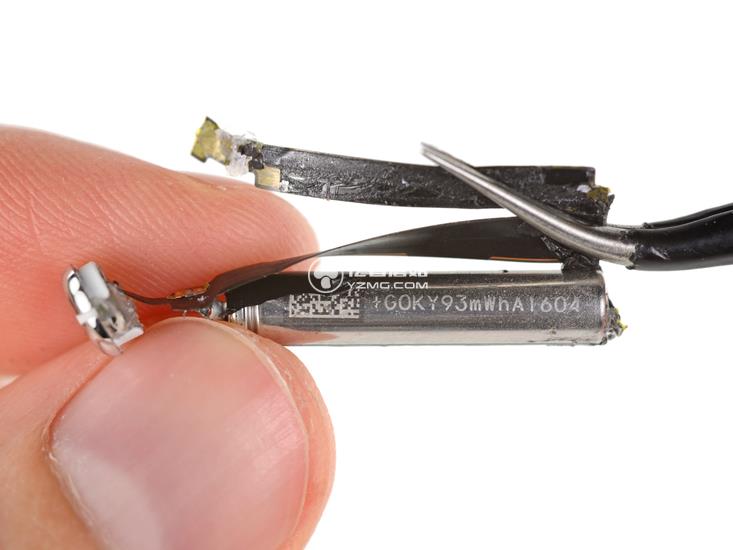

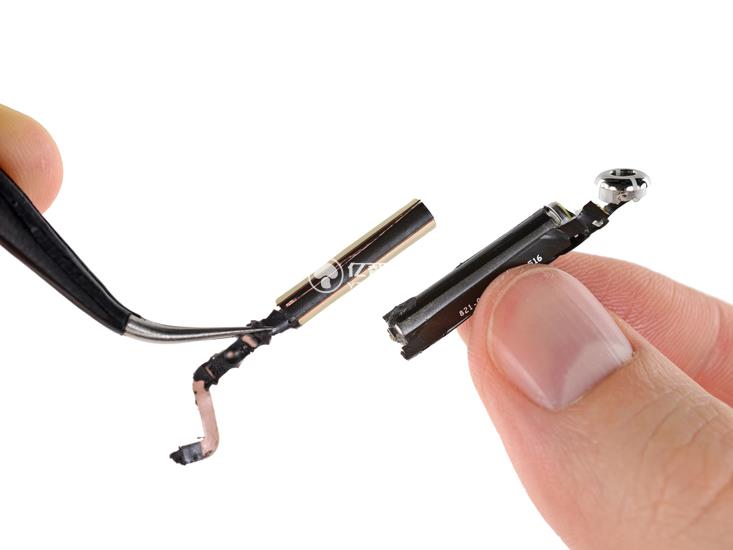

從天線還可以看出蘋果AirPods的設計，這根懸臂不僅僅是為了平衡，同時還改善了信號的接收。在電池上標有一些信息，電池容量為93mWh。

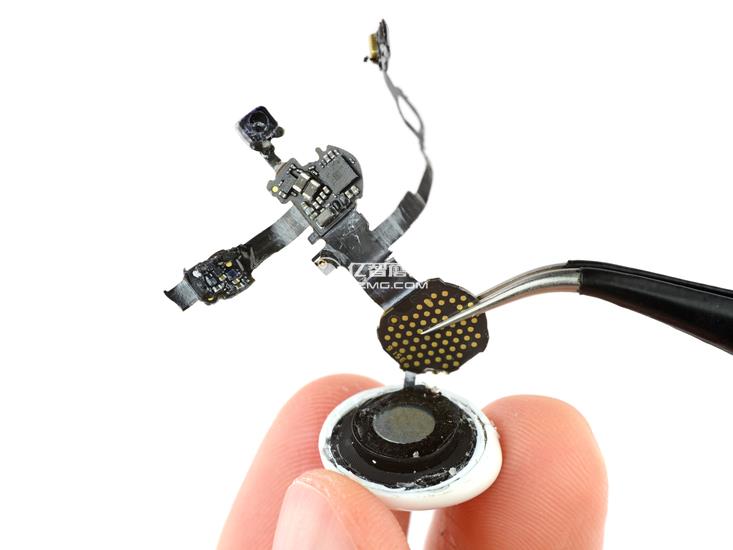

將復雜的柔性電路拉出，排列很整齊。它們看起來像是測試點，但并沒有進行標記。

線纜和揚聲器交織在一起，這里有一個距離傳感器和一些天線。

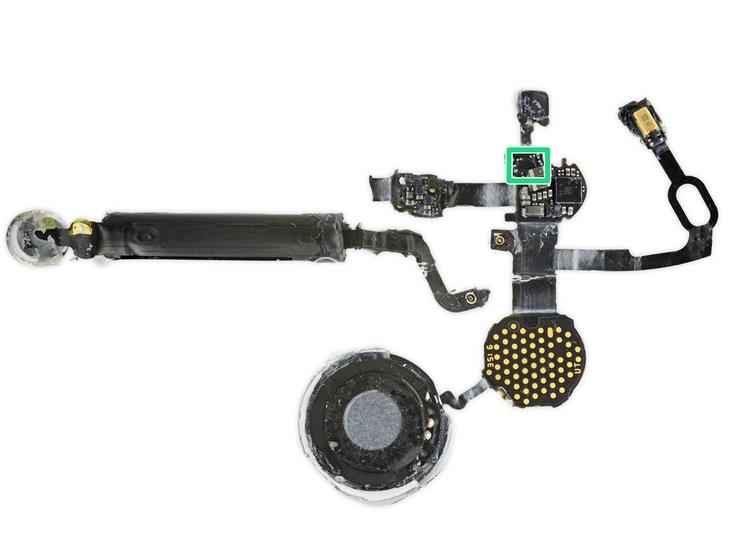

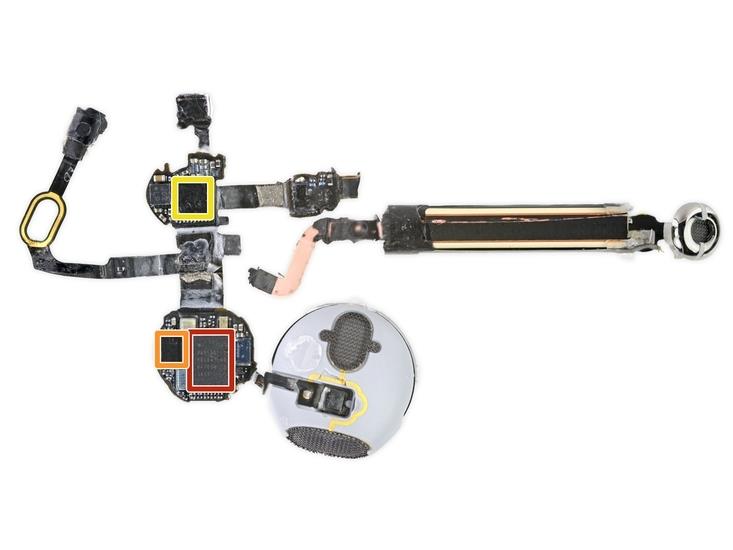

紅色：蘋果343500130（應該就是W1無線通訊芯片）橙色：賽普拉斯CY8C4146FN可編程SoC黃色：美信98730EWJ低功耗立體聲音頻編碼解碼器。

青色：德州儀器TPS743。

這就拆解完了一只AirPod，接下來到看起來沒有縫隙的收納盒了。收納盒也同樣非常難打開。

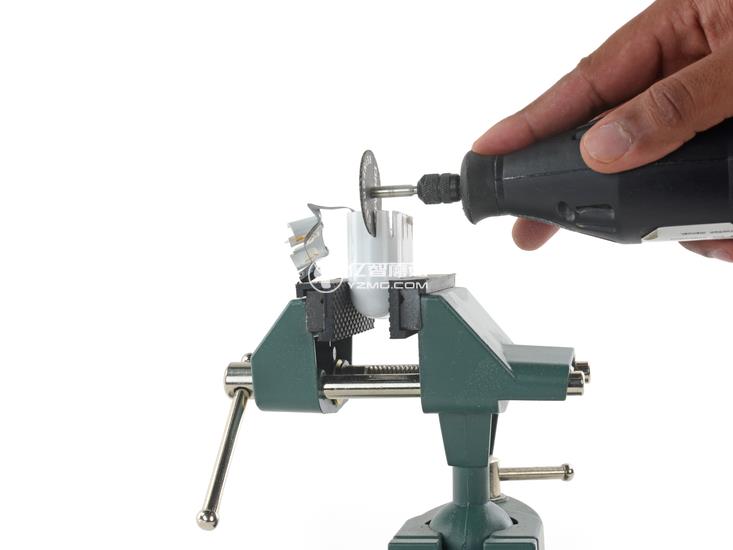

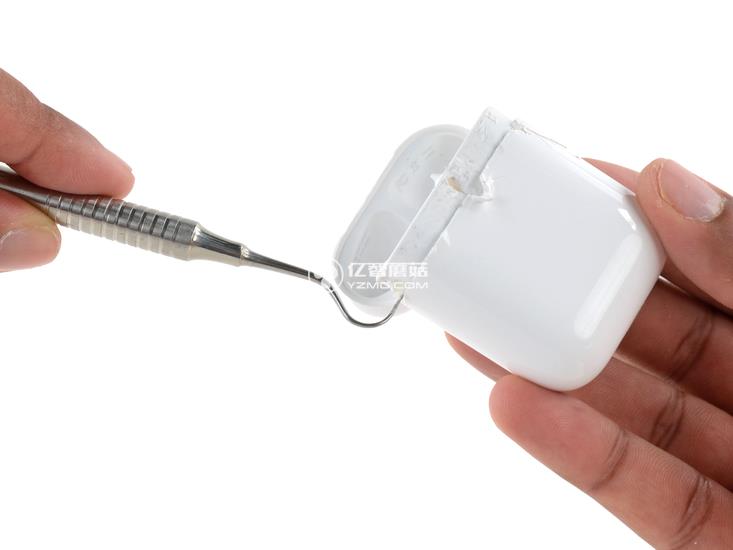

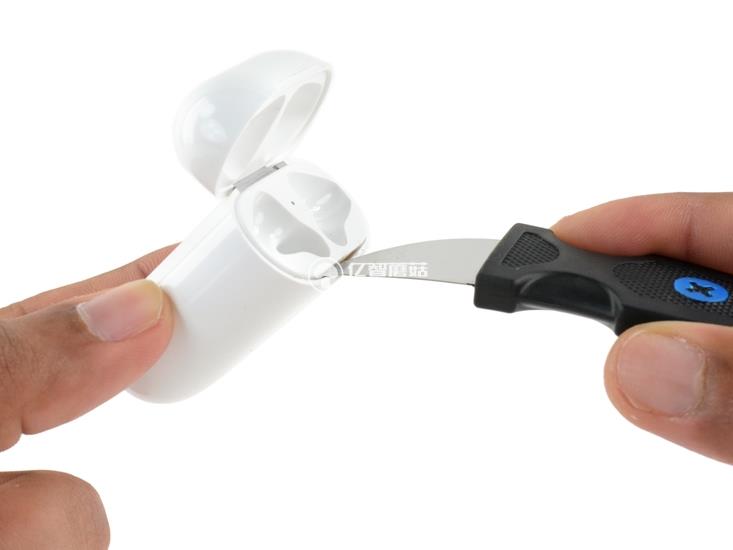

我們使用一些工具來撬開它。警告：這其實并不是最安全的辦法。

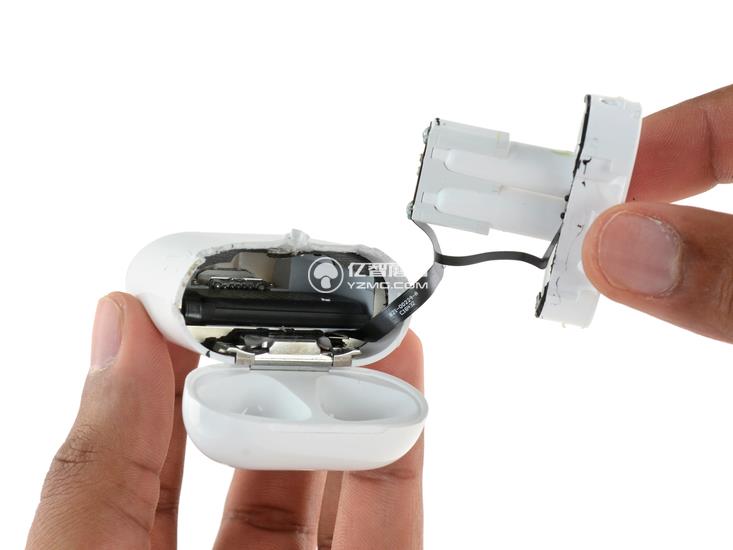

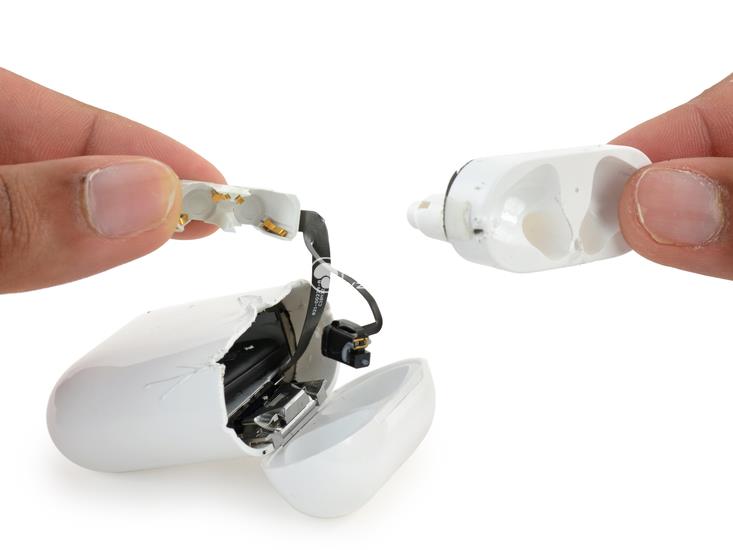

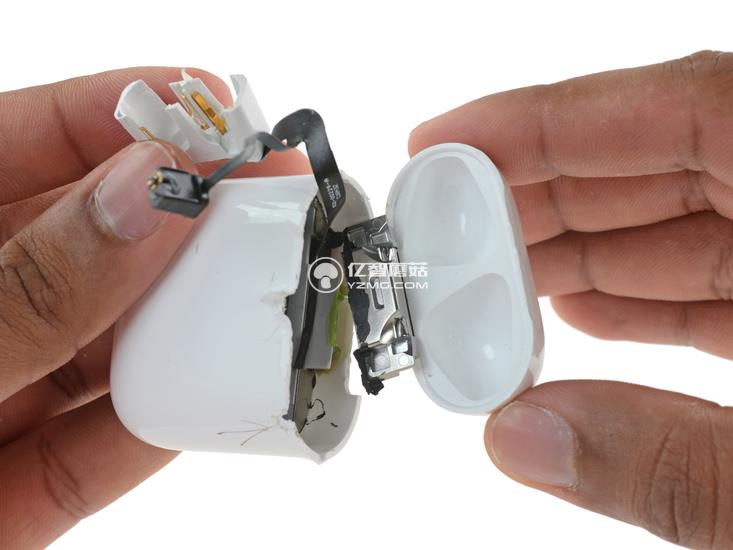

最后我們將耳機放置槽從盒子里分離出來，可以看到里面的一些零部件，其中包括一塊大電池。

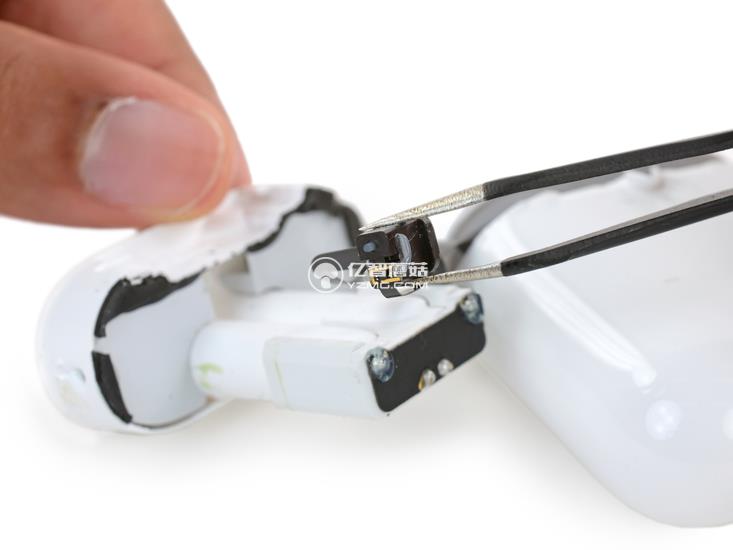

雖然耳機放置槽被移除了，但依然連著一些線纜，我們先拆下LED指示燈。

憑借著堅持不懈的努力，耳機放置槽終于被拆下來了。

但我們?nèi)孕枧?，將盒蓋上的鉸接機構從黏糊糊綠色插槽中拆下來。

收納盒真是個棘手的東西，它累壞了我們的拆解人員，用上了各種工具。

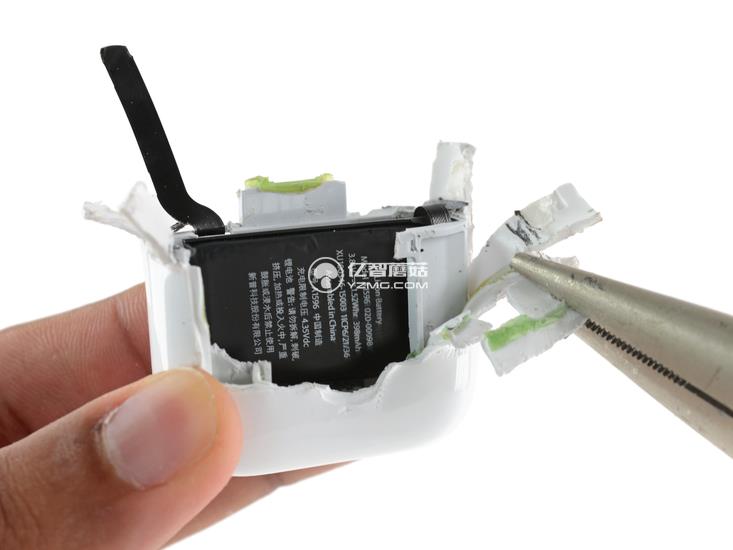

是什么使得收納盒拆解如此棘手？原來“兇手”是電池，它卷縮在聚碳酸酯材質的卡槽中。如果你注意到的話，LED指示燈有一半線纜都落在后面。

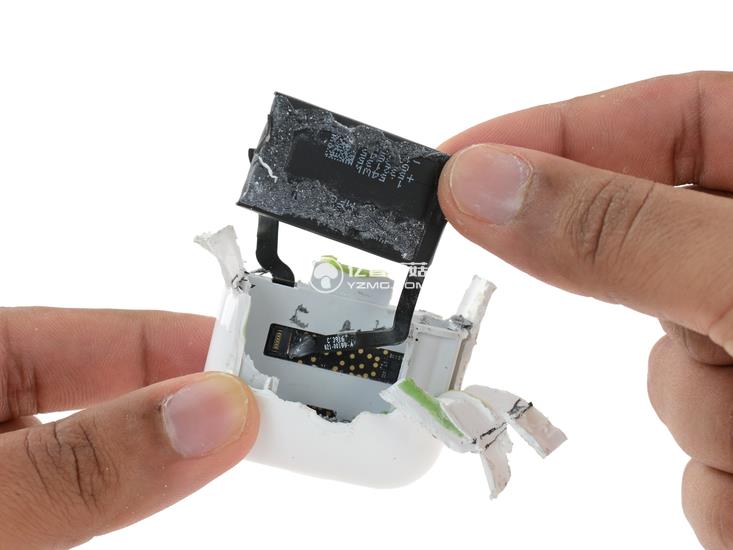

在移除電池之前，我們發現這里又有大量的粘合劑，我們還發現有一條單獨的線將電池連接到充電盒的主板。

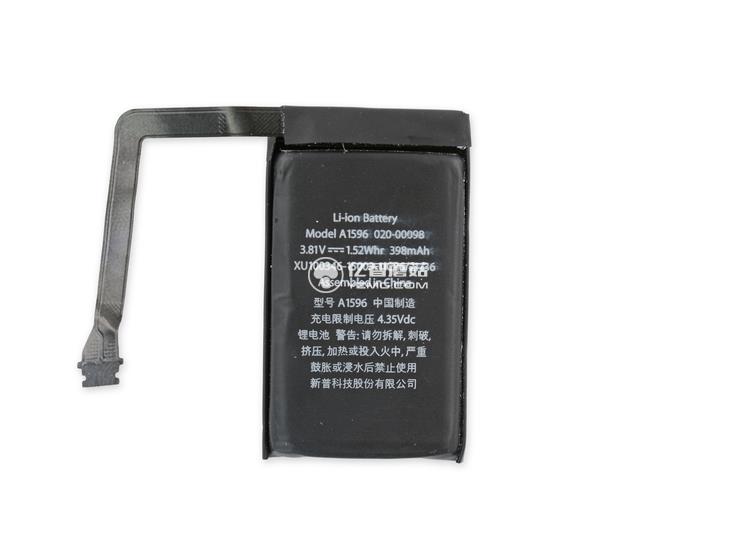

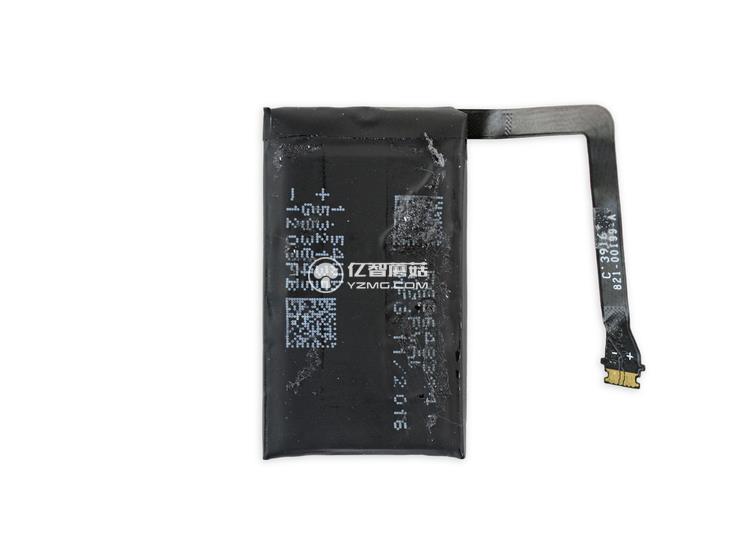

終于把外殼剝下后，我們來仔細看一下這塊電池。

這是一塊3.81V，1.52Wh的鋰電池，它的電池容量大約是AirPods耳機的16倍，這意味著你可以將兩個耳機充滿8次電。根據記錄，Apple Pencil的電池大約是0.329Wh，Apple Watch Series 2為1.03Wh，所以這應該是我們見過的容量最大的微型電池。

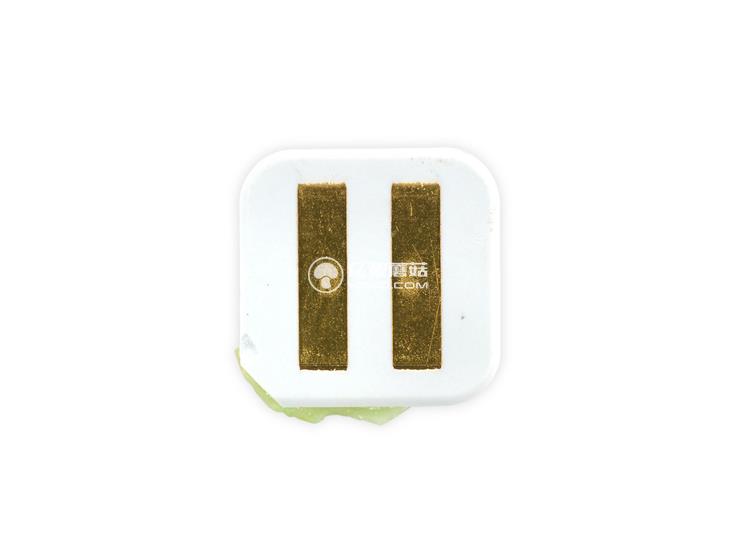

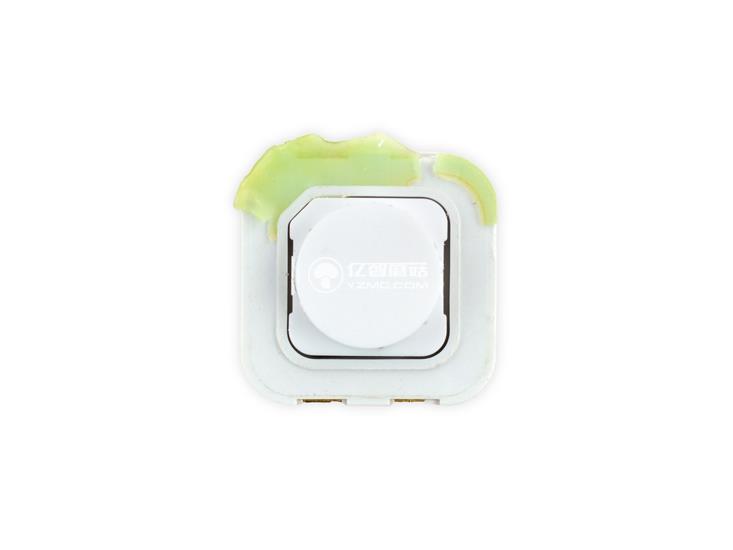

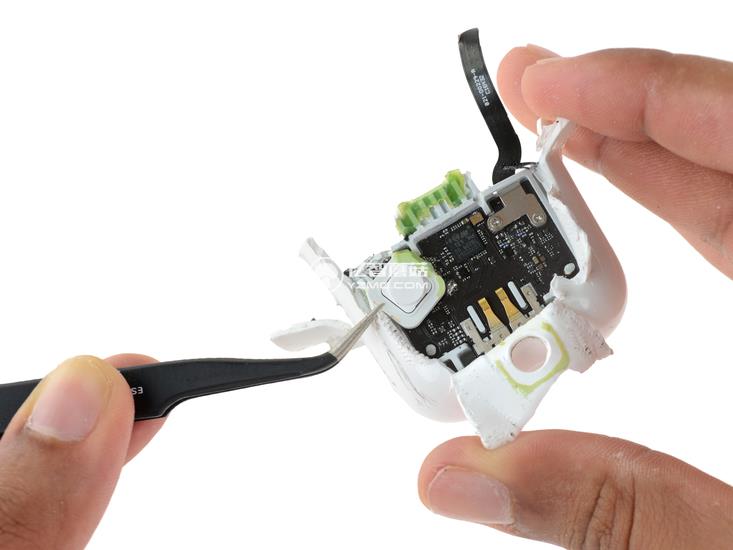

背部的同步按鈕是獨立工作的，上面的觸點對應主板上的觸點。

電子開關可以很復雜。但這顆按鈕，并不復雜。它就像是一個按鈕開關。按下按鈕就可以關閉電路并讓電流釋出，總之就是非常簡單。

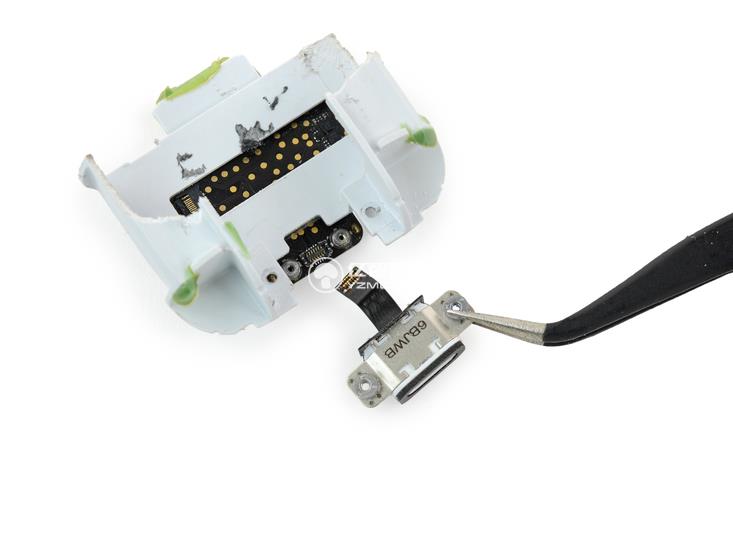

松開一組十字螺絲就可以拆下Lightning接口。

慶幸的是，Lightning接口是標準組件，如果壞了的話你也可以進行更換，不過你要先拆開這個充電盒。

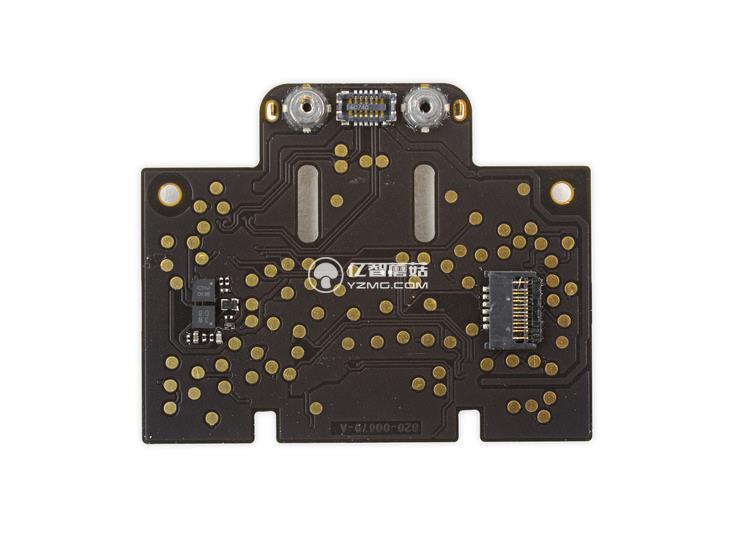

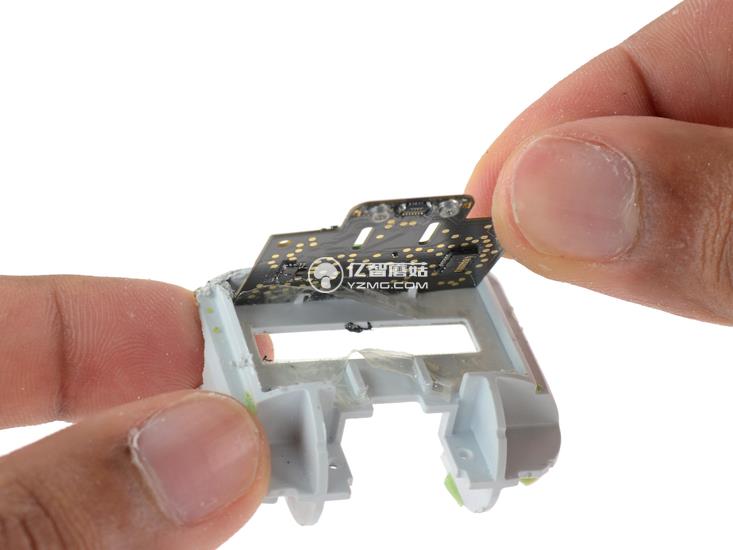

主板被大量的膠水固定著。

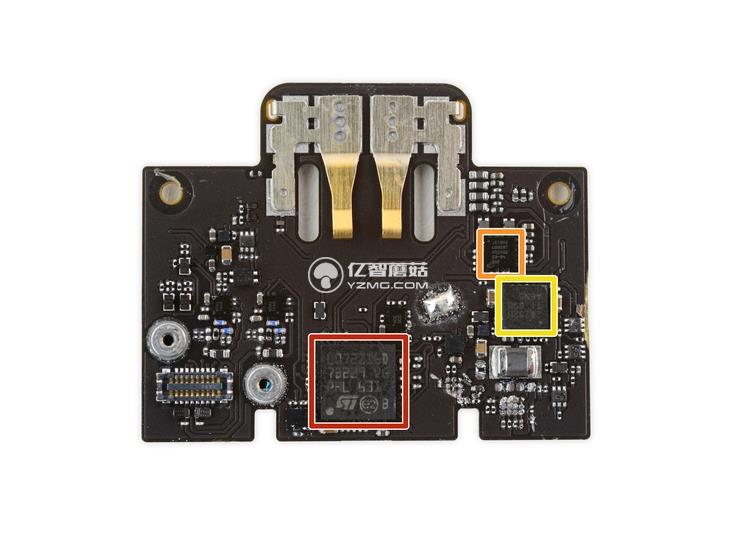

紅色：意法半導體STM32L072 ARM Cortex-M0+微程序控制器橙色：恩智浦1610A3充電IC（和iPhone 6s和SE，以及iPad Pro中的一樣）黃色：德州儀器BQ24232電源管理IC。

我們最終給出AirPods的可修復得分為：0分（10分為最容易修復，0分基本屬于不可修復，拆了就基本無法還原使用了）

理由如下：不破壞外殼根本不可能拆出零部件。耳機和充電盒的外部都只使用粘合劑進行連接固定（使開啟變得困難）。
