顯卡拆解剖析

　　我們先后收到了兩塊RadeonProDuo，分別由藍寶石和訊景生產。在拆解部分我們使用的是訊景的RadeonProDuo，而在測試部分我們使用的是藍寶石的RadeonProDuo，兩塊卡除冷排風扇處logo不同外，其余部分并無任何分別。

散熱器外殼設計

　　RadeonProDuo在外觀上與R9FuryX很接近，外觀設計和材料使用上，AMD可謂是毫不吝嗇，多件式鋁鑄結構、黑鎳鋁鏡面光澤處理外骨骼、黑色柔軟觸覺紋理側板等聽起來就高大上的材料統統用到了這塊卡上，整塊卡看上去也確實十分穩重大氣，氣場十足。另外，該卡的前面板同樣是可以輕松拆卸的，AMD也希望能有玩家使用3D打印或者CNC加工，制作出個性的前面板。

信仰燈設計

　　RadeonProDuo頂部有一個紅色“Radeon”LOGO信仰燈，這也是自R9295x2開始AMD公版頂級旗艦卡的標配了。不過遺憾的是，在R9FuryX上搭載的基于GPUTach技術的負載燈被取消了，不知AMD是出于何種考慮。

散熱器內部設計

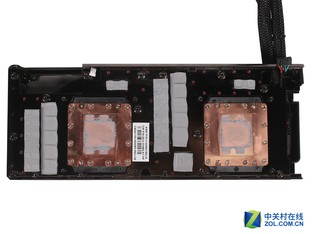

　　將前面板和PCB板拆開，我們看到了RadeonProDuo的內部構造：該卡依舊采用酷冷至尊為其定制的一體式水冷散熱器，可以看到內部水路較為復雜，水管和散熱器幾乎占據了整塊卡的空間，水路方向呈“8字形”，這樣的設計照比在R9295x2上的雙冷頭串聯設計可以帶來更好的散熱效果。冷頭自然是采用純銅材質，并且在接觸GPU的部位有微微凸起，可以壓緊GPU和HBM顯存。此外，在供電處有導熱墊，可以將電容電感的熱量快速通過金屬中框?qū)С觥?/p>

冷排和風扇設計

　　RadeonProDuo的冷排及風扇同R9FuryX上使用的一模一樣，冷排為120mm排，厚度約為40mm，散熱效能高達500w，運行噪音小于32分貝。說起這個散熱風扇，其與R9295x2上的風扇還是有些改進的，首先扇葉加厚了，其次在扇葉上有一個塑料環貫穿整個扇葉，這樣設計的好處是可以加大風壓，更有效地吹透冷排。順便一提，這個風扇叫做“溫柔臺風”出自大名鼎鼎的Nidec株式會社。

顯卡背板設計

　　RadeonProDuo的背板照比R9FuryX有一定的區別，背板雖然依舊是一體式壓鑄外涂類膚涂層，但不再是全覆蓋式，而是在兩處GPU核心所在區進行了鏤空。背板的作用除了美觀，更多的是增強PCB強度，防止PCB損傷彎折。

顯卡PCB正面設計

顯卡PCB背面設計

　　RadeonProDuo的PCB采用雙芯常見的對稱式設計，兩枚搭載HBM顯存的FijiGPU周圍均采用了5+2相供電設計，這比RadeonR9FuryX的4+2相供電設計更為豪華。在PCB中部下方是橋接芯片，芯片型號為PLX8747，這個芯片是目前雙芯卡中最常見的橋接芯片。在PCB背面我們可以看到密密麻麻的元器件，雖然少了GDDR5顯存，但PCB依舊未見留白，鉭電容多的令人發指，這說明RadeonProDuo在用料上還是很下功夫的。

外接供電設計

　　RadeonProDuo采用3*8pin的外接供電設計，最大可以提供525w的電力供應。大家可能會比較疑惑，為什么TDP375w的RadeonProDuo要采用525w的供電設計？在之前的會議上，AMD解釋說由于一開始本打算采用功耗較高的R9FuryX芯片，但考慮到該卡為VR開發者用卡，因此選用了TDP較低的R9Nano核心，但PCB在設計上還是保留了3*8pin的設計。

視頻接口設計

　　RadeonProDuo的視頻接口延續了Fiji家族的一貫設計，3*DP+HDMI，取消了DVI接口，玩家可以最多組建4聯屏平臺。
