顯卡拆解賞析

散熱風扇設計

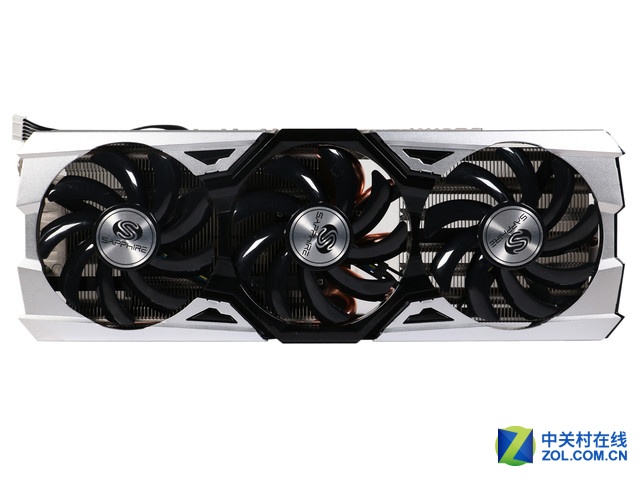

　　藍寶石R9390Toxic搭載了效能突出的Trix-X雙滾珠軸承三風扇散熱器，三枚9cm高效翼型風扇能夠帶來強勁的風量，配合外觀、實用性兼具的導流罩，能夠加速熱量排空。此外，三枚風扇還支持智能啟停技術，靜音和效率更為均衡。

散熱器設計

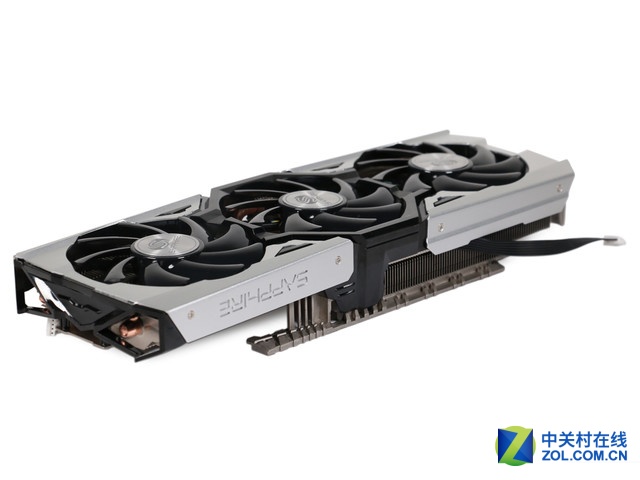

　　藍寶石R9390Toxic的散熱模組采用均熱技術，5根熱管插入密集的散熱鰭片中，其中3根8毫米，1根10mm粗和6毫米，熱管與鰭片采用回流焊工藝，接觸GPU的部分采用大面積純銅底座，比常規散熱器擁有更高效率導熱和散熱能力。在顯存供電和I/O供電處有多枚導熱墊，加強顯存和I/O的散熱效果。此外可以看到，散熱器上方有一條高出散熱模塊的金屬條，在PCB上也有這樣一條多出的區域，兩者相互接觸，就能做到為PCB散熱，這樣的設計可謂貼心。

背板設計

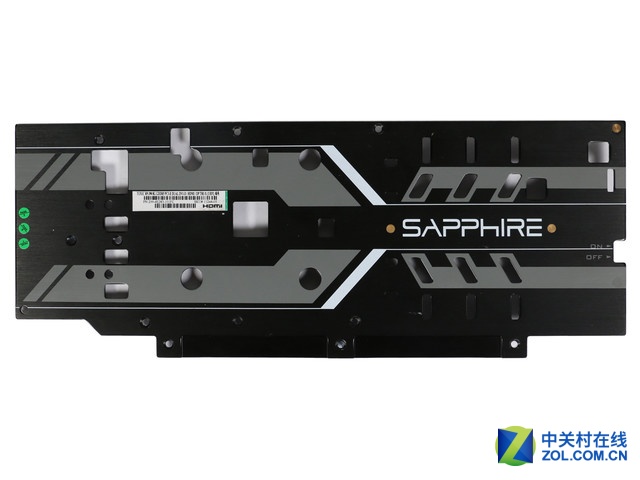

　　藍寶石R9390Toxic顯卡背部覆蓋有一體金屬拉絲背板，除外觀時尚酷炫外，其對顯卡PCB板及核心進行了有效的保護，并且加強了顯卡背部的散熱性能。

核心供電散熱片設計

　　藍寶石R9390Toxic的核心供電區有一個獨立的散熱片，名字為AERO6MOS，散熱片上有一塊印有藍寶石英文logo的金屬貼，模塊體積相當龐大，可以更好地為核心供電部分散熱，不過其裝飾性更大于實用性。

顯卡核心

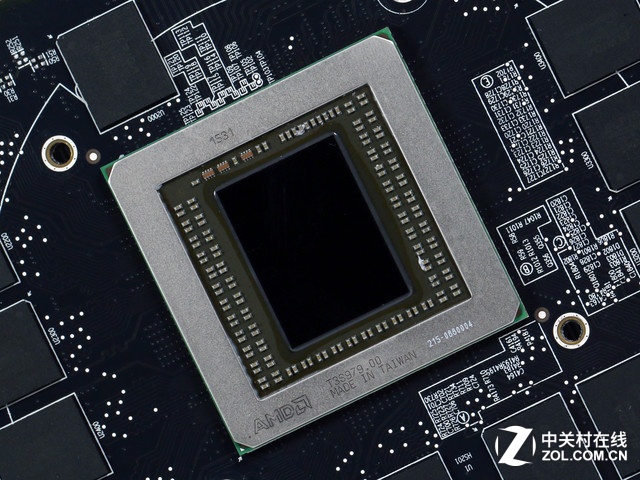

　　藍寶石R9390Toxic采用28納米GrenadaPro核心，擁有2560個流處理器，160個TMUs，64個ROPs，8GBGDRR5顯存512bit位寬，默認核心頻率為1120MHz，顯存頻率1500MHz，在同類R9390中頻率領先，專為極致而生。

顯卡PCB設計

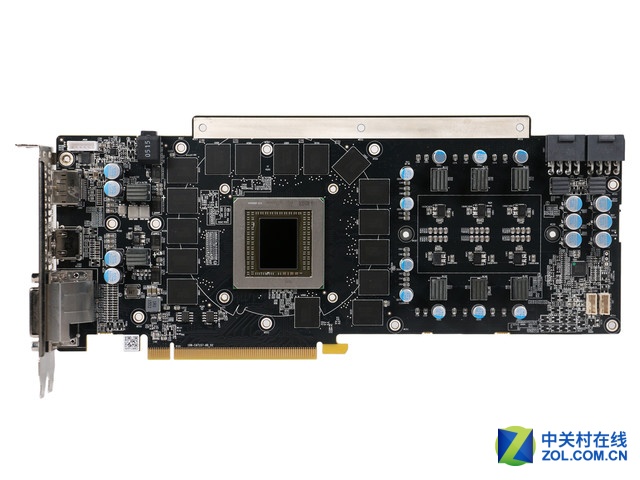

　　藍寶石R9390Toxic的PCB用料強悍，搭載6+1+1相供電（6相核心，1相顯存，1相I/O部分），全日系電容和高品質黑鉆電感保證了顯卡擁有超高的使用壽命。藍寶石黑鉆電感相比普通電感在滿載時溫度低10%，電磁轉換效率高25%，同時，黑鉆電感內部涂滿膠水，最大程度上抑制了嘯叫的產生。整個PCB元器件排布合理整齊，體現了藍寶石在PCB設計上的專業。

顯卡外接供電設計

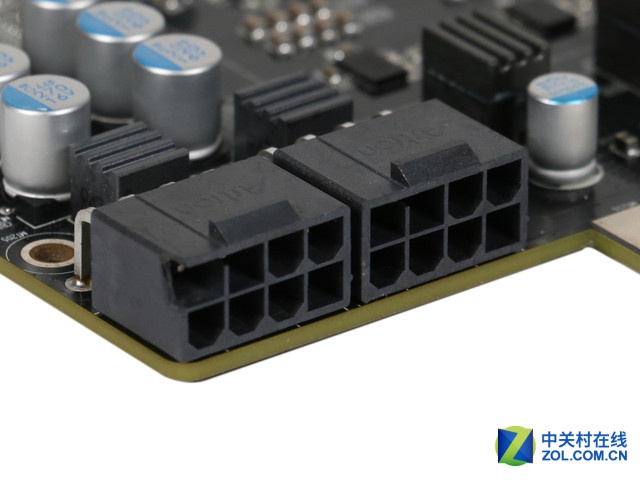

　　藍寶石R9390Toxic顯卡采用雙8pin的外接供電設計，最大可為顯卡提供375w的電力，充足的供電能夠保證顯卡在滿載運行時候的穩定性更高，超頻潛力更大。

顯卡信仰燈

　　藍寶石R9390Toxic的頂部是Toxic系列一貫配備的信仰燈，不過這次的信仰燈更為高級，可以根據顯卡的溫度變色，低負載時為藍色，中負載為黃色，高負載則變?yōu)榧t色，不僅美觀，而且可以讓玩家直觀地看出顯卡溫度和負載的變化。

一鍵開核按鈕

　　藍寶石R9390Toxic擁有一個NitroBooster按鈕，按下后按鈕呈藍色，同時實現為R9390開核的效果，流處理器數從2560增加至2816個，頻率由1120MHz降至1100MHz，性能照比未開核前提升5%-10%。這樣貼心的一鍵開核設計讓入門玩家也能享受到DIY的樂趣。

視頻接口設計

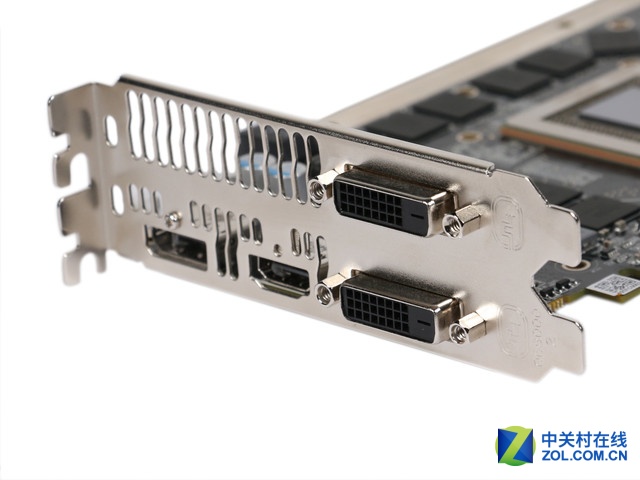

　　藍寶石R9390Toxic顯卡采用2*DVI+HDMI+DP的全接口組合，能夠?qū)崿F(xiàn)單卡4屏輸出的功能，同時也能夠兼容目前市面上大部分的顯示器產品，滿足玩家多路輸出需求。
