顯卡拆解賞析

散熱風扇設計

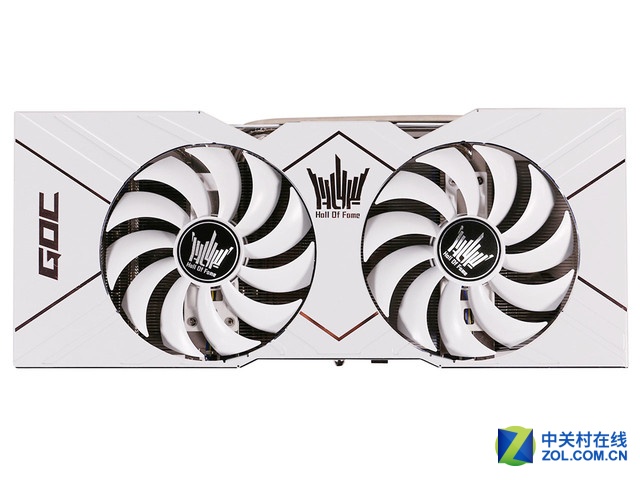

　　影馳GTX980TiHOFGOC采用影馳全新的“極?無雙”散熱器，在HOF系列成熟的散熱體系上再次優化，首次采用雙10CM特大風扇，扇葉多達11枚，能夠帶來強大的散熱效能。風扇均采用EVR軸承設計，確保風扇的使用壽命。

散熱器設計

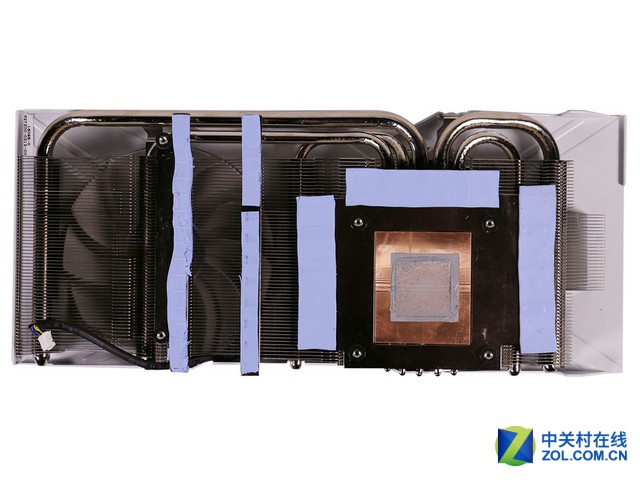

　　顯卡散熱器采用豪華的2根8mm+3根6mm純銅鍍鎳熱管，搭配大面積純銅散熱底座及一體垂直式設計高密度散熱鰭片，為顯卡散熱散熱提供強有力的保證。除了上代已整合MOSFET散熱，進一步將顯存散熱片整合至主散熱組，確保所有關鍵零件得到優良散熱。

背板設計

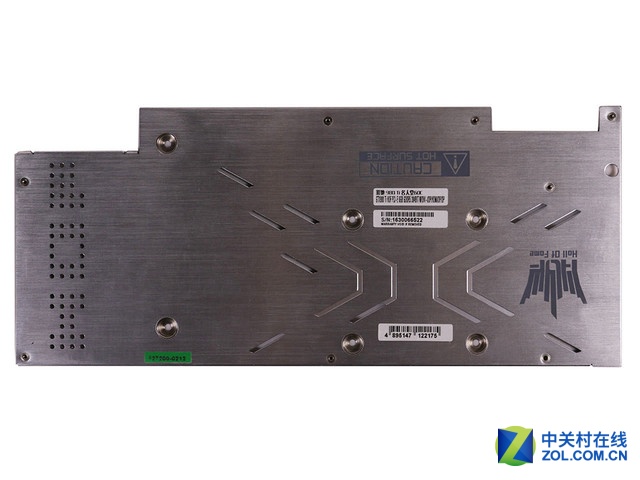

　　影馳GTX980TiHOFGOC的背面覆蓋著帶有“HOF”系列標識、起支撐和裝飾作用的全尺寸鋁合金背板。背板表面采用拉絲設計，在靠近外接供電接口一端有HOF點陣鏤空。堅固的PCB背板可以保證顯卡的安全，也能起到輔助散熱的作用。

顯卡PCB設計

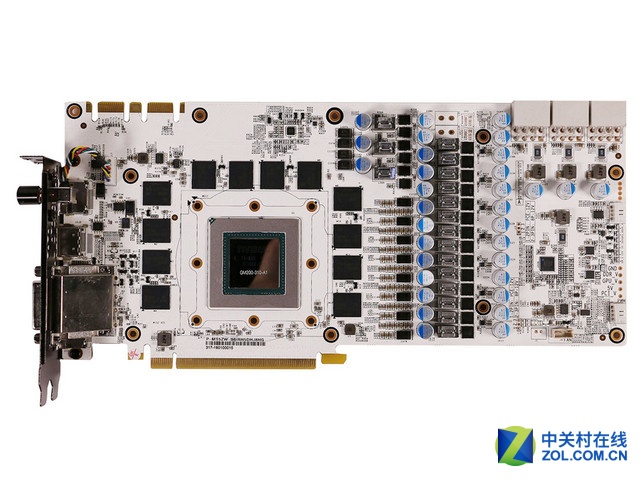

　　影馳GTX980TiHOFGOC采用了超大PCB設計，可以容納更多的元器件，PCB層數達到了12層，作為對比，影馳GTX980Ti名人堂為10層，高頻下穩定性更強。

顯卡核心

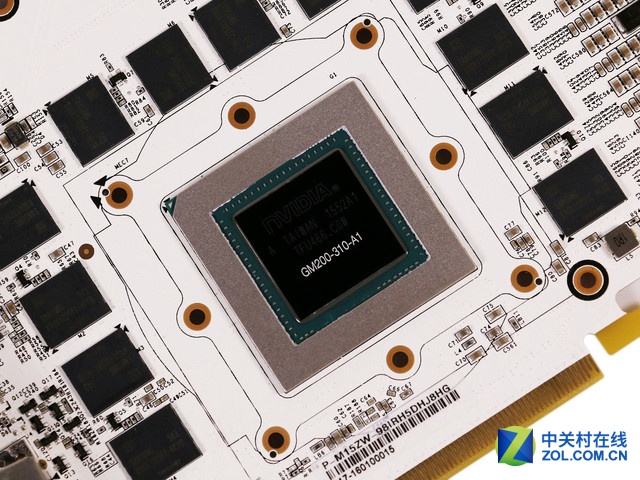

　　影馳GTX980TiHOFGOC采用第二代MaxWell架構的GM200-310核心，相比公版GTX980Ti1000MHz/1075MHz的基礎和boost頻率，這款顯卡的頻率分別達到1203MHz/1304MHz，按下HyperBoost按鍵頻率更是達到了恐怖的1417MHz！堪稱顯卡市場中的性能怪獸。顯存方面，搭載了6GB極速顯存，位寬384bit，顯存頻率達到7GHz。

顯卡供電設計

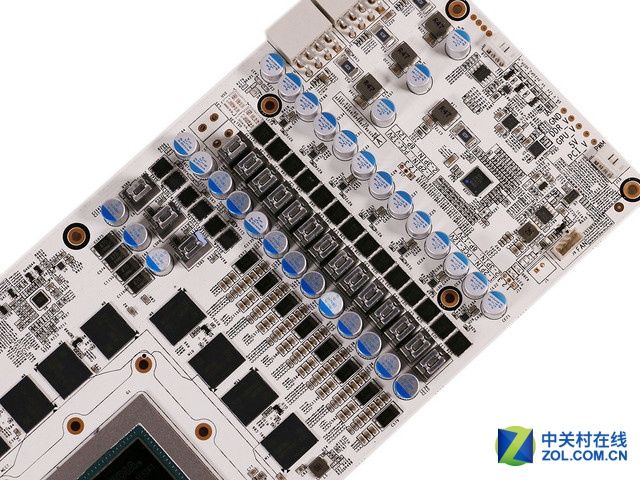

　　影馳GTX980TiHOFGOC采用目前最為豪華的14+3相數字供電設計，14相為核心供電，3相為顯存供電，遠超公版的6+2相供電。并且影馳對該卡所有供電電路均進行了強化，保證在超高頻率下的穩定運行。不僅如此，該顯卡采用了全新訂制的超薄型高質量電感，擁有低DCR直流電阻特性，同時保證電感在PCB上排列更合理。

外接供電設計

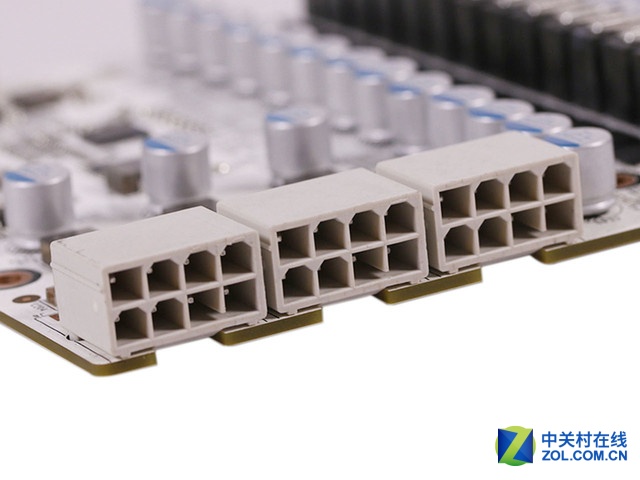

　　影馳GTX980TiHOFGOC采用3*8pin供電接口，最大可為顯卡提供450w的電力保證。供電接口是反轉的，這樣可以留出一些空間給散熱器，降低散熱器高度，而且接線時不會被散熱器所阻礙，目前影馳已經把這種設計應用在旗下大多數的中高端非公版顯卡上。

視頻接口和一鍵超頻按鈕

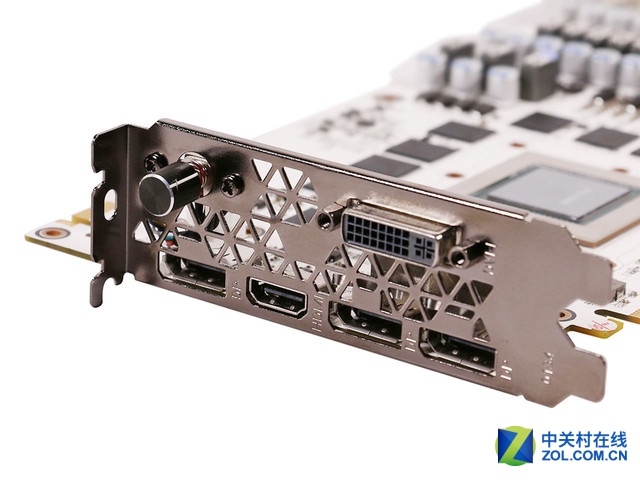

　　影馳GTX980TiHOFGOC的輸出接口就是公版標配，包括1xDVI、1xHDMI、3xDP1.2，全接口組合大大提升了對顯示器的兼容性，并可輕松實現多屏連接。在一側還有HyperBoost按鍵，可實時啟動TurboBoost功能，核心頻率進一步從1304MHz提升至1417MHz，同時令風扇全速啟動。
