顯卡拆解賞析

顯卡冷頭設計

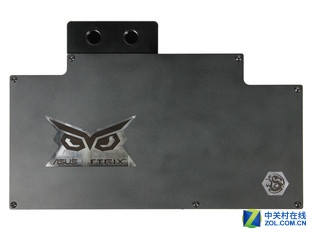

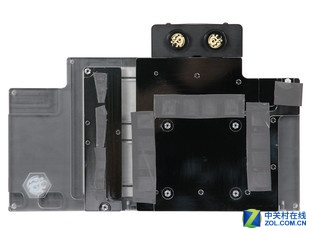

　　華碩STRIX-GTX980TI-P-GAMING-ICE的冷頭由Bitspower定制，冷頭完全覆蓋整塊顯卡，與整塊顯卡完美融合為一體。水冷頭采用微水道噴射設計，直接冷卻顯卡核心、顯存以及顯卡的供電等關鍵發熱部位，以確保玩家游戲以及超頻的穩定性，讓顯卡在高負荷下也能保持一個較低的溫度。此外，顯卡水冷頭使用大水流設計，即使楊程比較短的水泵亦可滿足散熱需求。

顯卡背板設計

GPU底座

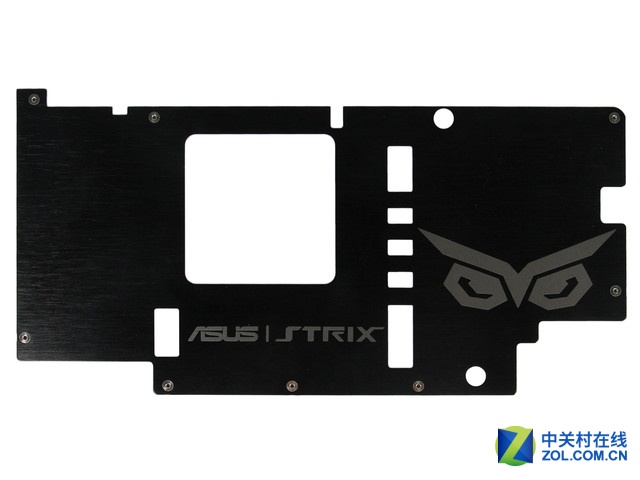

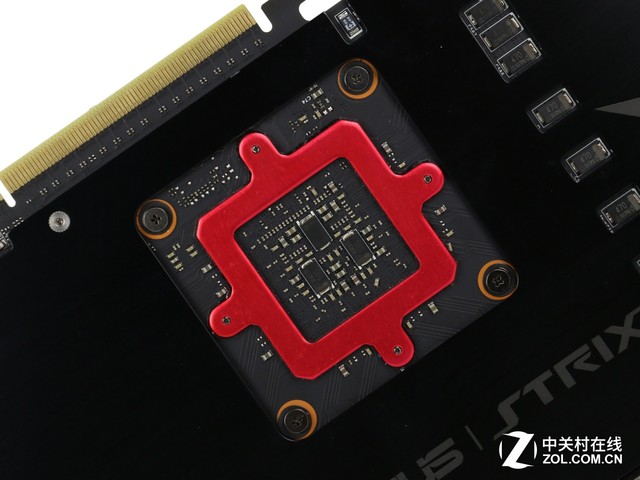

　　顯卡的背面覆蓋著帶STRIX系列標識、起支撐和裝飾作用的全尺寸金屬背板。背板表面采用拉絲設計，在GPU芯片和供電部位有矩形鏤空。堅固的PCB背板可以保證顯卡的安全，也能起到輔助散熱的作用。GPU鏤空處有一個紅色的STRIXGPU底座，華碩介紹其功用是“減輕GPU周圍的承壓，防止彎曲受損”。

顯卡信仰燈設計

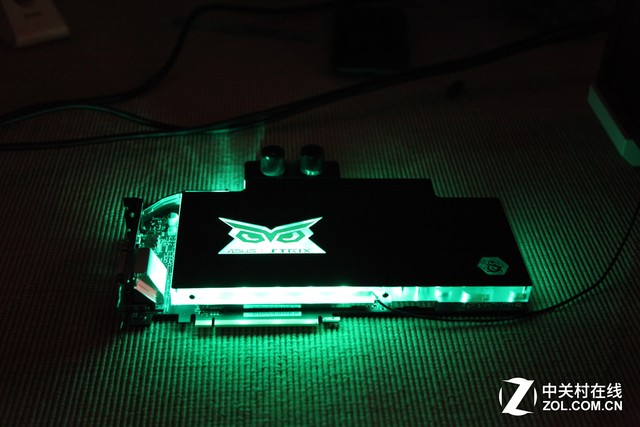

　　在顯卡冷頭的下方有一條RGB燈帶，能夠照亮整個亞克力冷頭，配合華碩獨家軟件控制，可以玩出專屬的炫酷燈效，信仰加成絕對滿分！

顯卡核心

顯卡采用MAXWELL架構的GM200-310-A1核心和6GBSK海力士GDDR5顯存顆粒。顯卡擁有2816個CUDA核心、核心默認頻率為1190-1291MHz、顯存位寬384bit、顯存頻率7200MHz。通過GPUTweakII顯卡還可以一鍵設定為游戲模式，GPU頻率會變成1216-1317MHz。

顯卡供電設計

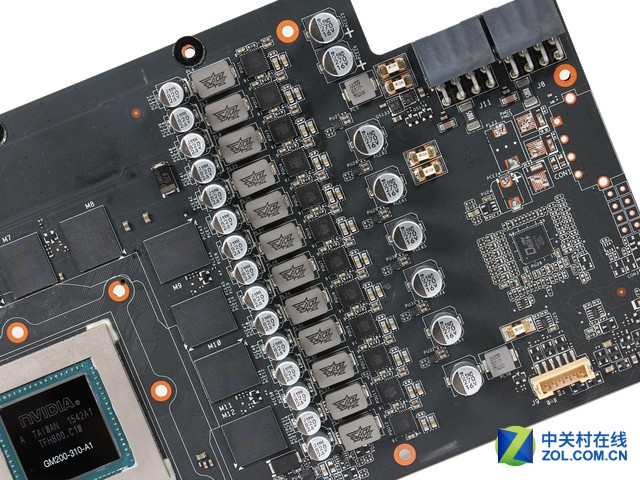

顯卡使用了極其奢華的14相（12+2）供電，其中GPU的12相供電在尾端，而顯存的2相供電則在GPU左側。供電用料是華碩經過升級的SAPII（超合金供電2.0），號稱可以增強效率、降低能耗、滿載時間少電源噪音、提升散熱效果。

輔助供電接口設計

顯卡的雙8pin供電接口，供電接口是反轉的，這樣可以留出一些空間給散熱器，降低散熱器高度，而且接線時不會被散熱器所阻礙，目前華碩已經把這種設計應用在旗下大多數的中高端非公版顯卡上。

視頻接口設計

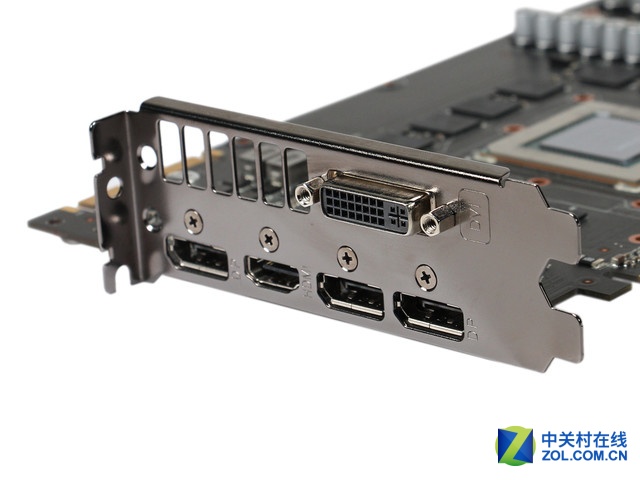

　　顯卡的輸出接口就是公版標配，包括1xDVI、1xHDMI、3xDP1.2，全接口組合大大提升了對顯示器的兼容性，并可輕松實現多屏連接。
