微星Z170AGAMINGM7作為微星首發的旗艦款Z170主板，采用了標準ATX版型，配色延續了GAMING系列經典的紅黑配色。作為游戲王者系列新主板，只有外觀可是不夠，這款Z170AGAMINGM7的規格可謂非常給力。目前該主板在ZOL商城的報價為1499元。

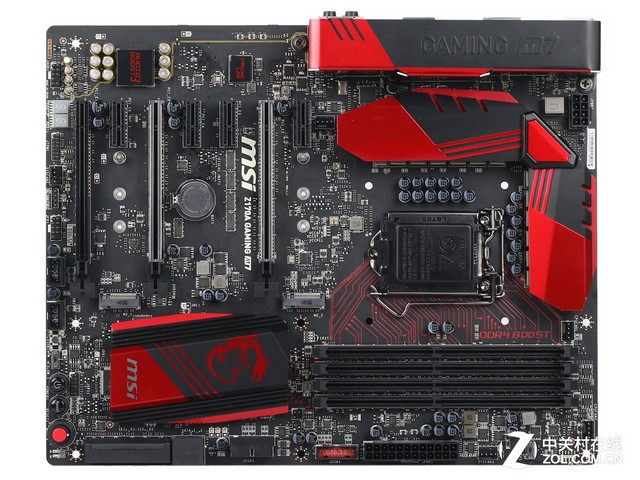

微星Z170AGAMINGM7主板全貌

　　微星Z170AGAMINGM7主板的CPU接口是最新的LGA1151。供電方面，揭開碩大的散熱片，我們就可以看到14相供電的夸張規格，這是由于Skylake處理器取消了Haswell/R及Broadwell-K上的FIVR技術，導致FIVR電壓控制器回到了主板上，所以Z170主板動輒十幾相的供電是必備的。而不僅僅是供電相數，為了配合Skylake的高端超頻處理器，微星這款主板采用了第五代軍規用料，包括鈦合金電感還有鉭電容。

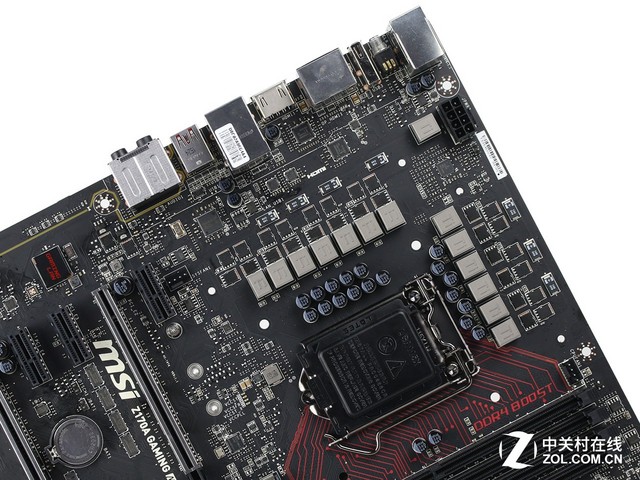

主板CPU插槽及供電部分

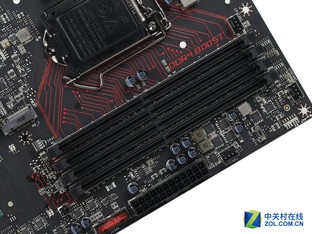

　　Skylake處理器同時支持DDR3L和DDR4內存，而微星Z170AGAMINGM7主板提供了四條DDR4內存插槽，最大擴展容量64GB，最高可支持雙通道3600MHz頻率的內存。該主板內存部分還有特別的設計，就是DDR4BOOST，直觀的來看就是有數條紅色的電路紋理連至CPU，算是小小的點綴，如果能亮的話就更好了。

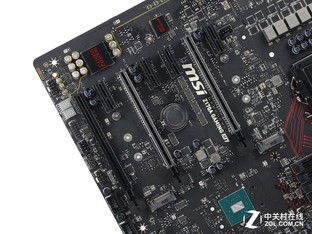

　　顯卡插槽方面，該主板有三個PCIe3.0x16插槽，支持AMD三路交火或者NVIDIA雙路SLI技術，我們可以看到有兩條插槽附有鋼鐵裝甲，這也是由于現在的高端顯卡越來越厚重，這樣的設計可以有效避免厚重的顯卡對主板造成的損壞，此外這兩條插槽在PCB板上有著更多的焊接點，能延長插槽的使用壽命。另外其還有四條PCIe3.0x1插槽。

主板內存及擴展插槽

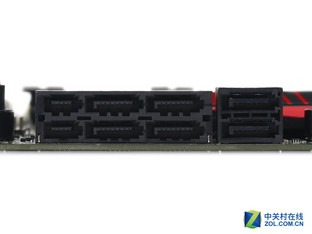

　　在磁盤接口方面，作為Z170旗艦級芯片組主板，微星Z170AGAMINGM7規格還是十分強大的：兩個SATAe接口、六個SATAIII接口（四個來自SATAe），支持RAID0/1/5/10。還有兩個極速M.2接口，其中這兩個M.2接口支持PCIe3.0x4或SATAIII通道、支持NVMe標準，數據傳輸速率高達32Gb/s。另外該主板還選配一個U.2轉接卡，搭配SFF-8639接口的Intel750系列SSD可謂天造地設。

主板磁盤接口及背部I/O接口

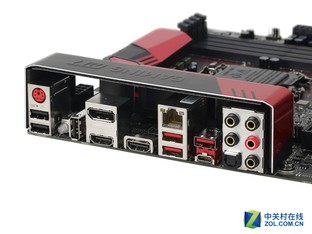

　　在背部I/O接口部分，微星Z170AGAMINGM7主板提供了：一個PS/2鍵鼠接口；三個USB2.0接口、一個USB3.1Gen2接口、一個USB3.1Gen2Type-C接口、兩個USB3.1Gen1（USB3.0）接口；一個CMOS清除按鍵；兩個HDMI接口、一個DP接口；一個RJ45網絡接口和一個光纖接口；一組音頻接口。該主板的I/0接口還是非常豐富的：全新的USB3.1接口緊跟時代潮流、板載HDMI及DP接口也可以發揮Skylake強勁的核顯的實力。

　　微星Z170AGAMINGM7主板作為一款面向中高端用戶的游戲主板，其規格和做工都對得起“游戲王者”這個稱號，豐富的擴展插槽和接口陣容足夠滿足玩家的要求，有想要組建高端游戲平臺的玩家千萬不要錯過了。
