蘋果公司在今年秋季的發布會上正式發布了旗下第二代智能手表產品Apple Watch Seires 2。與上一代相比新設備的防水性能有了更大的提升，整合 GPS芯片，電池容量繼續增加等。在這個看起來和上一代差別不大的設備上，蘋果是如何增加和整合這些新特性的呢？下面我們還是通過iFixit的拆解來了解吧。

1

－第二代 OLED Retina 屏幕，支持 Force Touch

－尺寸大小與第一代 Apple Watch 一樣，Series 2也有38mm (272 × 340 pixels, 290ppi)和42mm(312 × 390 pixels, 302 ppi)兩個尺寸版本

－運行 Apple S2 SiP 芯片

－內置 GPS、NFC 、Wi-Fi 802.11b/g/n 2.4 GHz 和藍牙4.0

－加速器、陀螺儀、心率傳感器、麥克風、擴音器、環境光傳感器

－防水評級（50 米水深浸泡）

－運行 WatchOS 3 操作系統

2

－隨著 Apple Watch Series 2 的發布和上市，一代Apple Watch也被“Series 1”所取代——這個新的機型中內置了更快的雙核處理器。

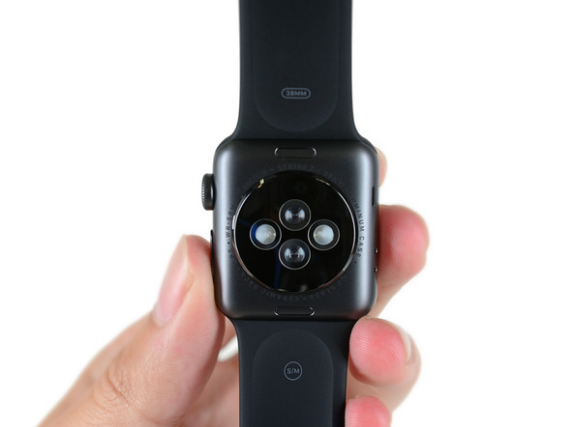

－Apple Watch Seires 2 機身背部還是我們熟悉的四個心率傳感器，蘋果仍然使用光學聚合透鏡來保護這些傳感器。

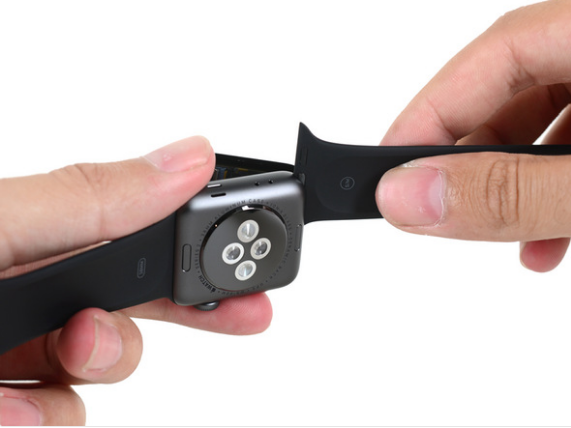

－兩個系列的 Apple Watch 都支持用戶自行更換表帶，這樣用戶能夠更多地表現自己的個性。

3

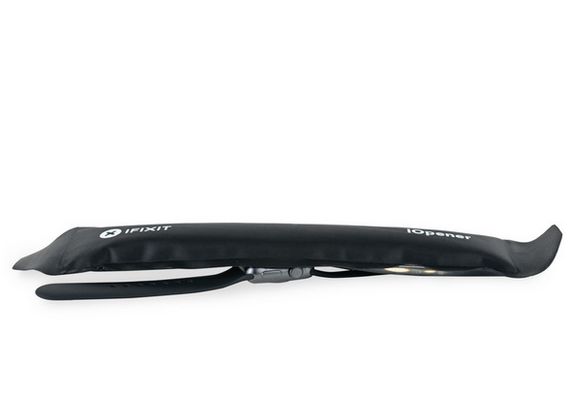

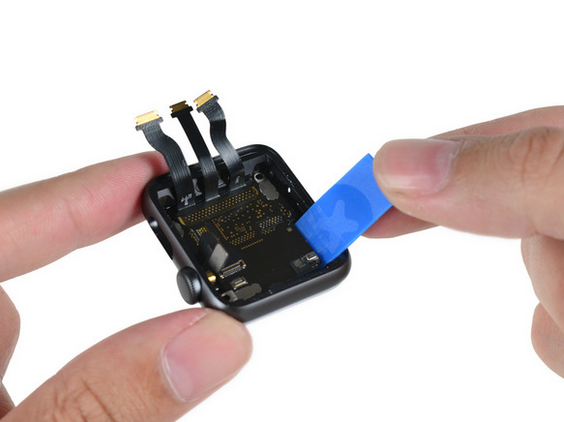

－本次拆解同樣借助 iOpener 這個工具來打開 Apple Watch 的屏幕。

－在打開屏幕的過程中，拆解人員發現今年這款 Apple Watch 的粘合劑強度要比去年的強。這個變化或許是為了強化設備的防水性能。

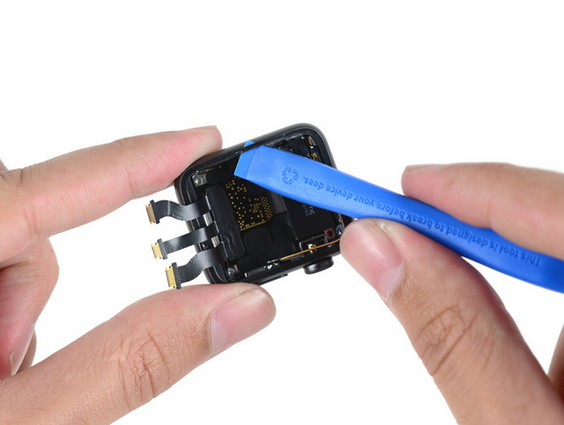

－粘性太強，所以也不得不借助其他工具才成功打開了 Apple Watch 的屏幕。

4

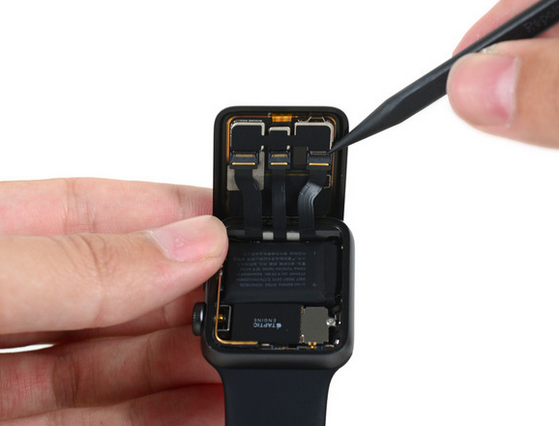

－從外部設計來看，Apple Watch Seires 2 和第一代的幾乎沒有什么區別，但是機身內部其實已經有了非常大的變化。蘋果對機身內部設計的調整也非常有利于設備的修理等?？奢p易打開的、安全的連接器增加了修復成功的可能性。

－在屏幕背部蘋果也使用了不少的控制硬件：

－Apple 343S00092

－20211CP TD1628A

－NXP 67V04 NFC 控制器(和 iPhone 7 Plus 中的屬同款)

5

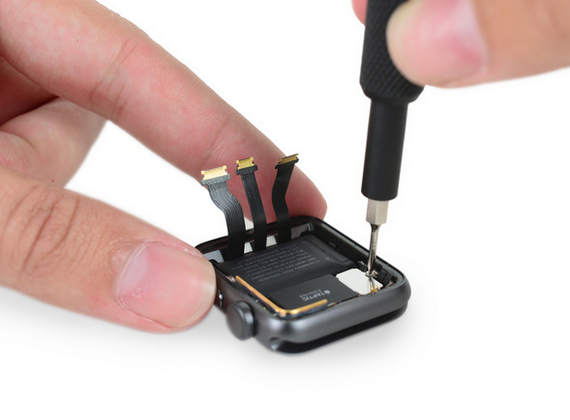

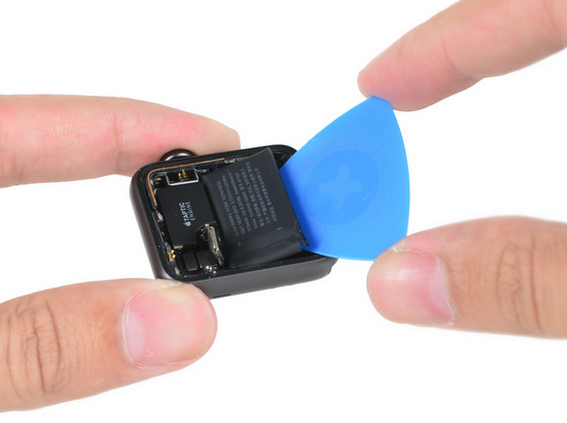

－還是從機身里占據最大空間的電池入手。和手機里的一樣，Apple Watch Series 2 也使用三點式螺絲固定，iFixit 用 64 Bit Driver Kit 還是可以把這些螺絲給解決掉。

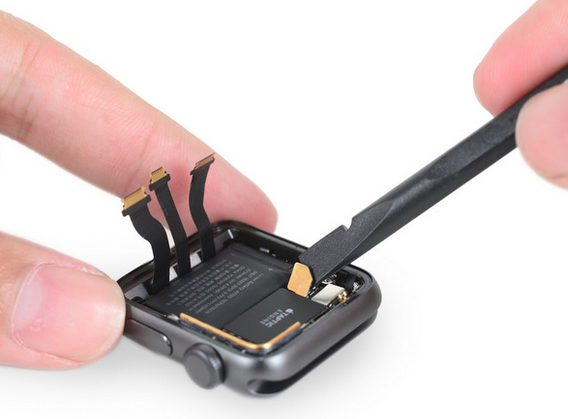

－再用撬棒一撬就可以搞定了。因為太容易了，iFixit 都不敢相信，他們很想知道其他人拆解的時候也是這么順利嗎？

6

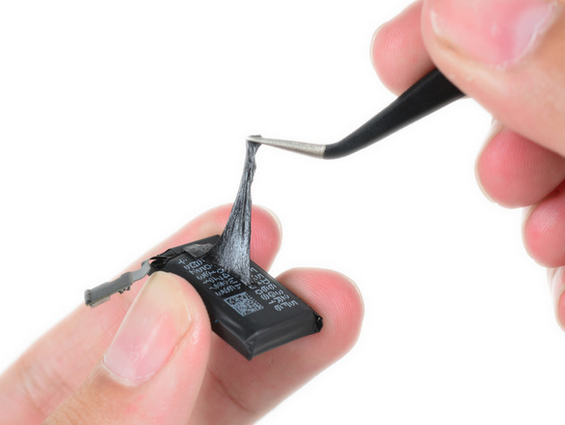

－和去年的 Apple Watch 相比，今年蘋果在 Apple Watch Seires 2 電池上使用的粘合劑都足以用于固定 iPad 的屏幕了，可見這個量是多么大

－iFixit 使出洪荒之力把這些粘合劑都剝掉，終于能夠看到電池上的相關數據信息了。

7

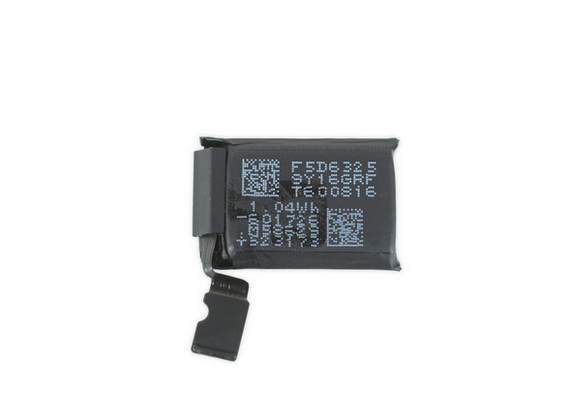

－38mm Apple Watch Series 2 配備的是 3.77 V、273 mAh 電池、1.03 Whr。42mm 版本的電池容量肯定比這個版本的大。

－與上一代相比，電池容量增加了 32% ，因為這一代Apple Watch中增加了 GPS 功能，蘋果不得不增加電池容量，以確保電池續航。蘋果表示這一代設備的續航與上一代相同，都是 18 個小時，看來 GPS 芯片是非常的耗電。

－在這里不得不說的是，如果你要更換這款設備的電池，那么可能你就必須犧牲設備的防水性能。

8

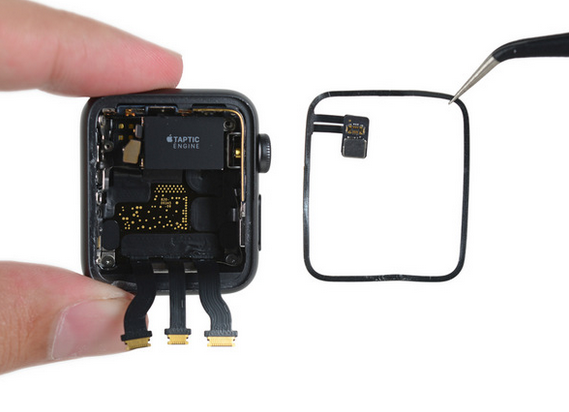

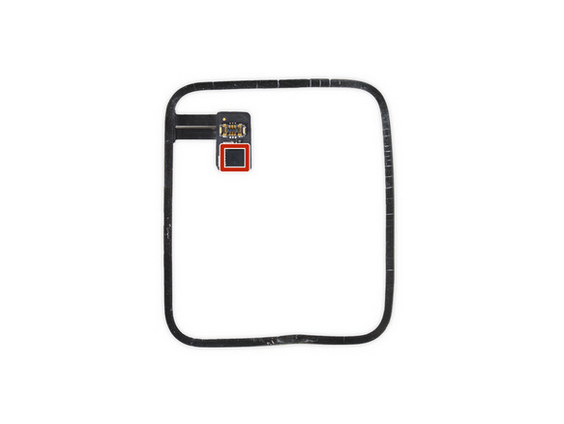

－用塑料開啟工具就能撬出 Force Touch 傳感器和墊圈，這一點和上一代的設計是相同的。

－Series 2 同樣使用 Force Touch 來感應屏幕上感受到的壓力操作。

－和上一代不同的是，F(xiàn)orce Touch 墊圈上還有集成電路

－紅色：Analog Devices AD7149 電容傳感器控制器

9

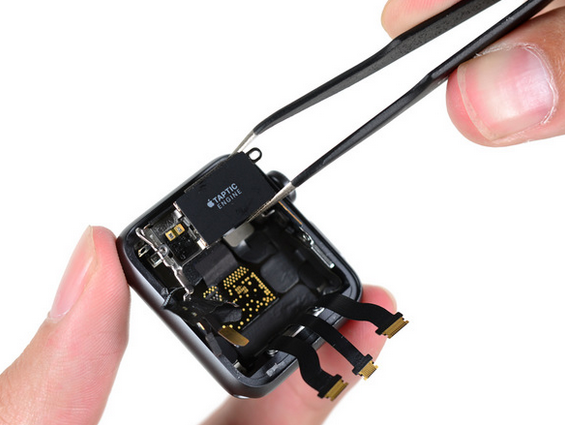

－接下來要拆解的第二個重要部件就是 Taptic Engine

－Taptic Engine 其實就是蘋果的線性諧振器。這種線性震動馬達能夠提供觸覺反饋。

－其實其他設備中也使用線性諧振器。一些電子設備中早就開始使用薄餅狀 LRA 線性諧振器，但大概是基于空間利用率的考量，所以蘋果選擇了使用 Z 軸 LRA 線性諧振器，這樣他們對設備的設計有更大的空間，對用戶如何接收震動反饋有更多控制。

10

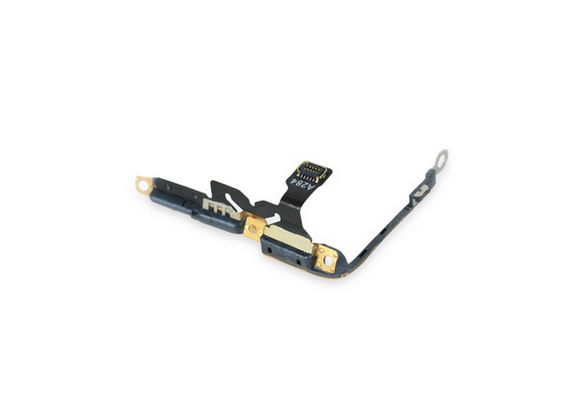

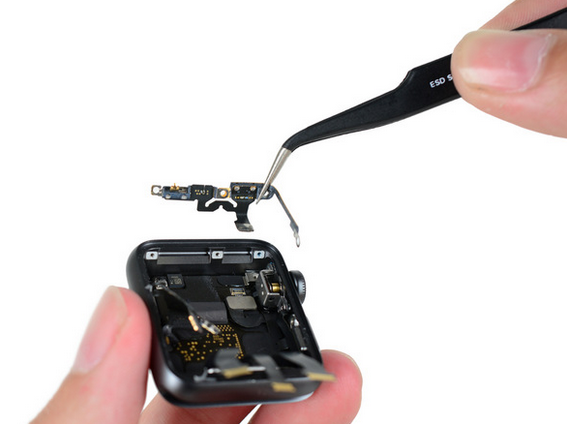

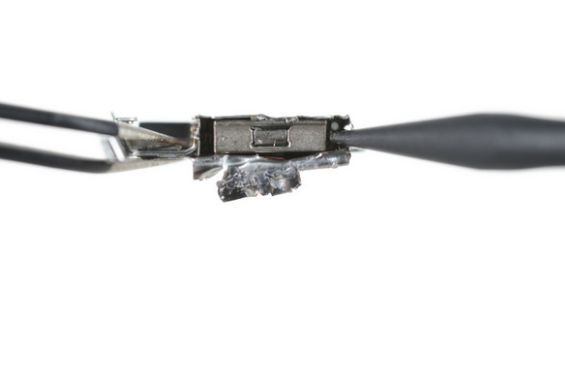

－天線模塊還是在機身頂部。和上一代的天線模塊相比，今年的看起來復雜很多，這可能是因為多了 GPS 天線的關系吧。雖然是很小的部件，但和去年的相比區別還是很明顯的。

－多了 GPS 芯片意味著什么呢？距離它成為獨立設備又進了一步，等到蘋果給它增加 LTE 芯片，那么它就是真正的獨立設備了。

11

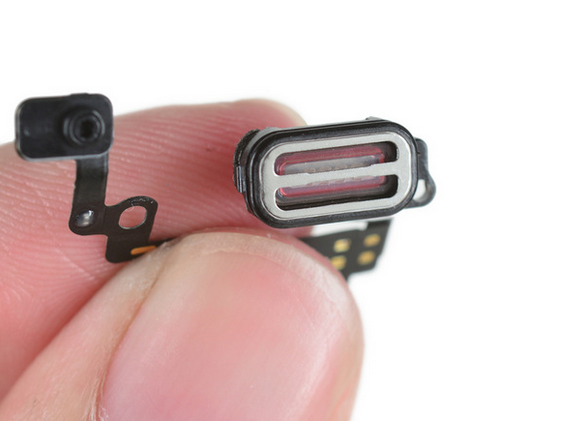

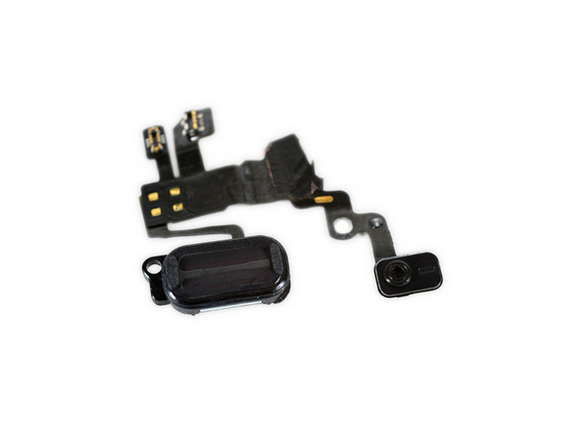

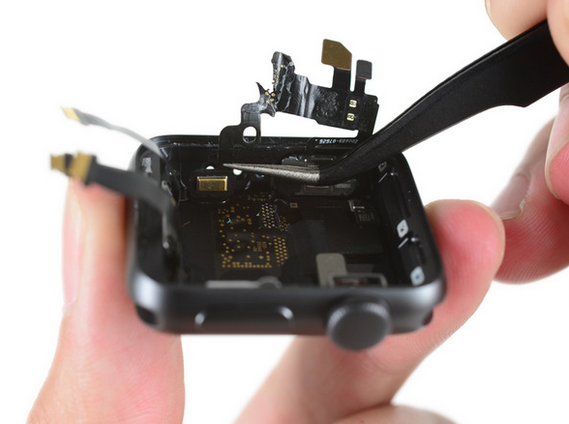

－麥克風和擴音器，在它們之間還有一個麥克風開口。一塊非常有彈性的橡皮塞，看起來是氣壓口，通過這個開口機身內徑規能夠感受到外部的壓力。

－Apple Watch Series 2 上還有墊圈和 O 型環，設備的防水性能有提高多虧了它們。按照 ISO 22810:2010 標準，防水達到 50 米；按照 GB4208-2008/IEC 60529:2001 標準，防水級別為 IPX8 (在最深為 3 米的水下停留時間最長可達 30 分鐘)。即 Apple Watch Series 2 可用于游泳池或海濱游泳等較淺水域的水上活動。

12

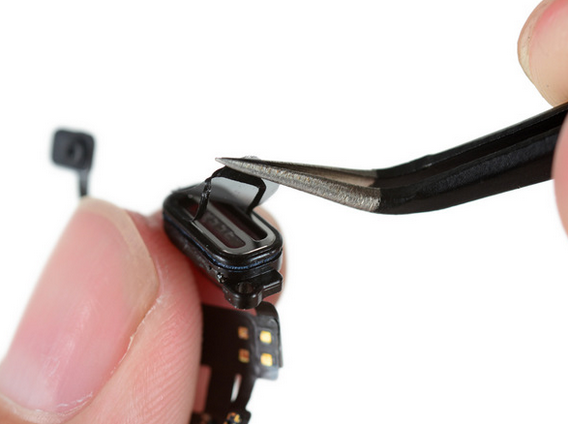

－這個擴音器經過蘋果的特別設計，當水流入揚聲器時，防水裝置會自動激活，起到防水的作用。再加上進水時系統會將自動將屏幕暫時關閉，所以大大降低了重要部件因為入手損壞的風險。

13

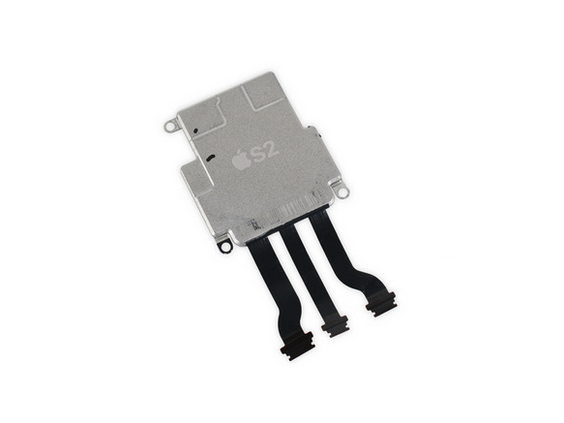

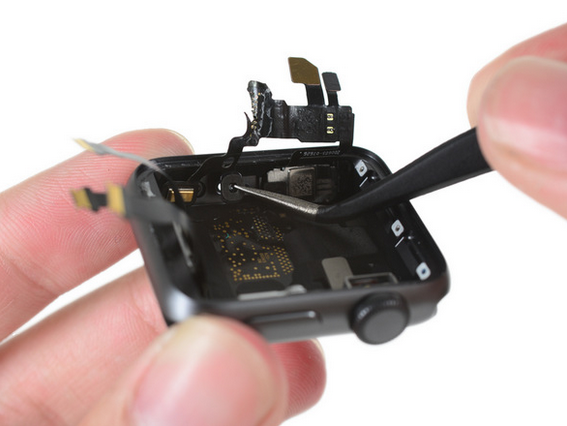

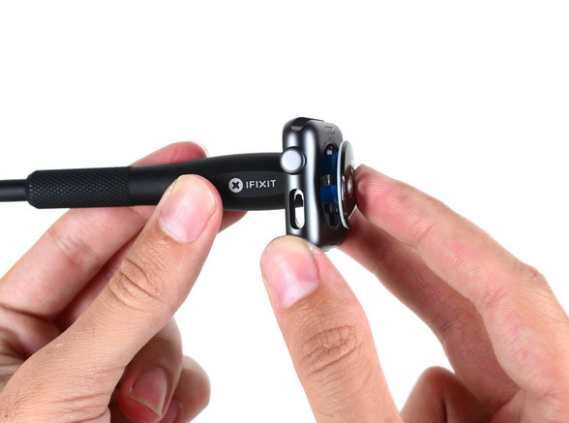

－Home 鍵和數碼表冠編碼器就在這個帶狀纜線部件上。不過這里我們暫時先跳過，先去看看 Apple S2 SiP

14

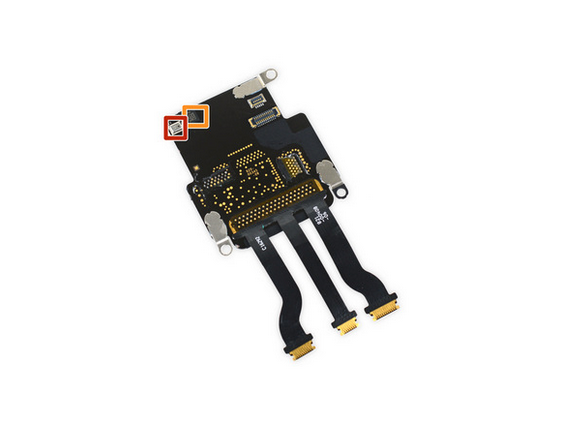

－S2 SiP 芯片左上角

－紅色：Bosch Sensortec BMP280 大氣壓力傳感器

－橙色：可能是一代 Apple Watch 中的 STMicroelectronics C451 陀螺儀和加速器的續接產品

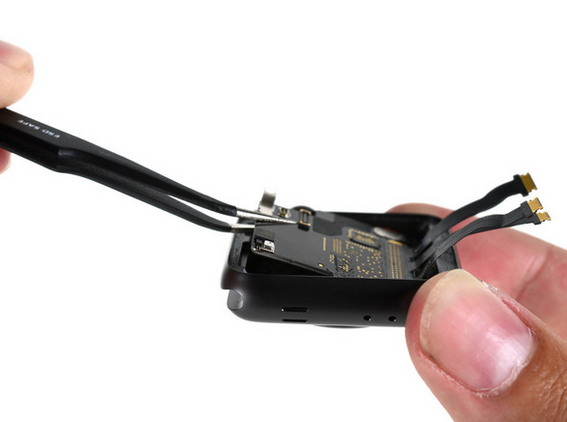

－也許你想不通這些東西不是應該放在背面嗎？還有所有連接纜線都到哪里去了？顯然蘋果是想給 S2 SiP 芯片翻個面，這樣所有連接器和它們所連接的東西都在同一面。

15

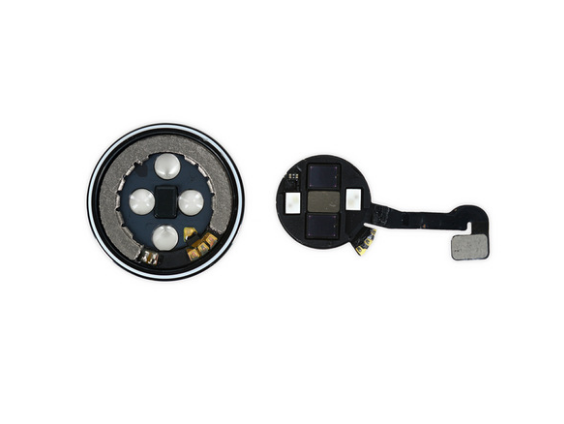

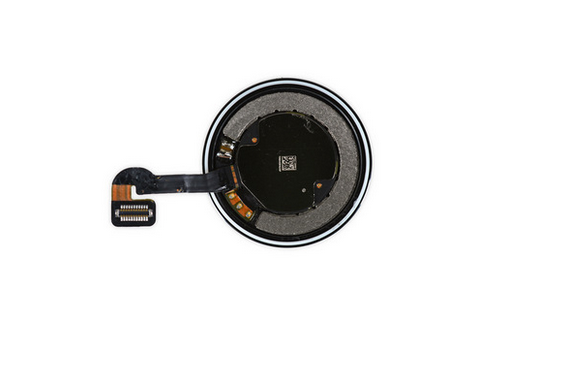

－最后的就是機身背部的傳感器了

－這四個傳感器分別是紅外傳感器、可見光發光二極管和光電傳感器，它可全天候追蹤你的心率。

16

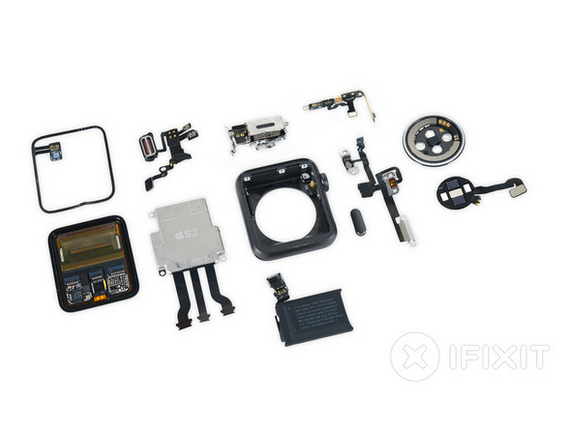

－可修復評分：6 分

－雖然不是行業標準，但這款手表的表帶更換、取出都非常方便。

－打開屏幕有點難度，但不是不可能——它是拆解的第一步，連接著 ZIF 連接器。

－只要你能打開屏幕進入機身內部，那取出電池也沒有什么難度，只有你有合適的三點式 Y000 螺絲刀即可。不過這種三點式螺絲增加了修復的難度。

－更換任何部件纜線都需要進行微焊接——但和上一代 Apple Watch 不一樣，不用移動SiP。

－因為 S2 被完全包裹起來，所以板級修理基本不可能。
