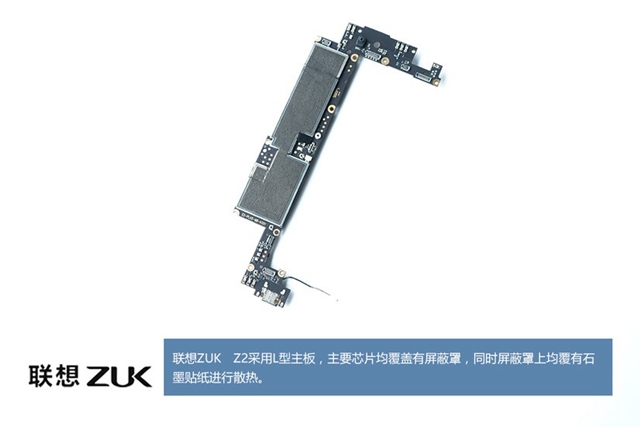

聯想ZUK Z2采用L型主板，主要芯片均覆蓋有屏蔽罩，同時屏蔽罩上郡覆有石墨貼紙進行散熱。

▲拆解圖11

底部USB Type-C接口特寫。支持不分正反向插，采用USB3.0標準，支持更高的數據傳輸速率以及充電速率，支持高通的QC3.0快充。

▲拆解圖12

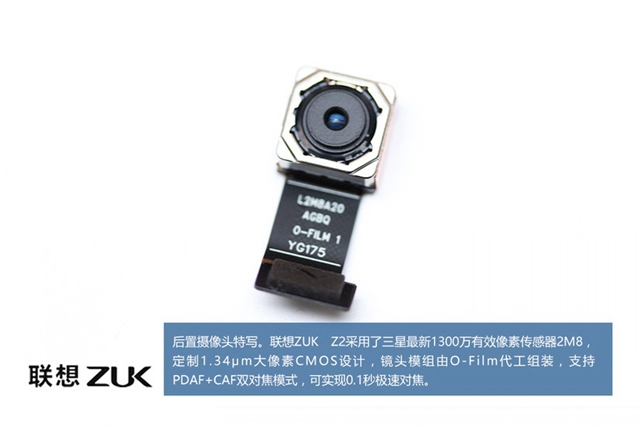

后置攝像頭特寫。聯想ZUK Z2采用了三星最新1300萬有效像素傳感器2M8,定制1.34um大橡塑CMOS設計，鏡頭模組由O-Film代工組裝，支持PDAF+CAF雙對焦模式，可實現0.1秒極速對焦。

▲拆解圖13

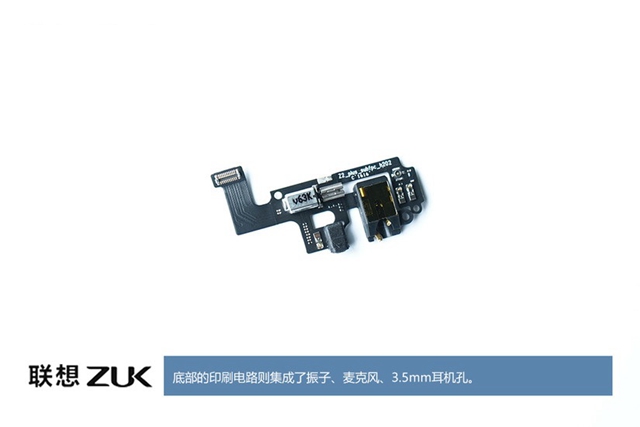

底部的印刷電路集成了振子、麥克風、3.5mm耳機孔。

▲拆解圖14

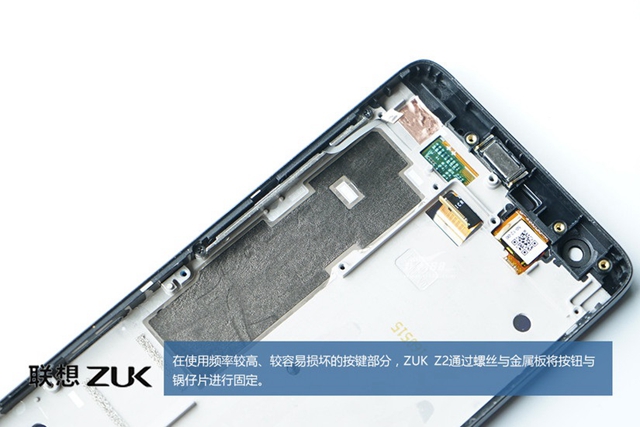

在使用頻率較高，較容易損壞的按鍵部分，ZUK Z2通過螺絲與金屬板將按鈕與鍋?zhàn)衅M(jìn)行固定。

▲拆解圖15

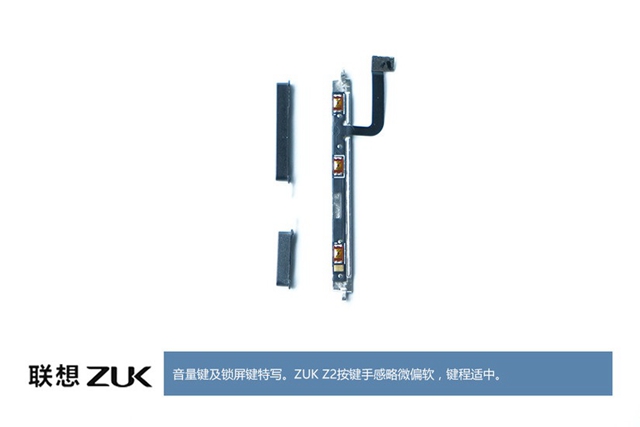

音量鍵及鎖屏鍵特寫。ZUK Z2按鍵手感略微偏軟，鍵程適中。

▲拆解圖16

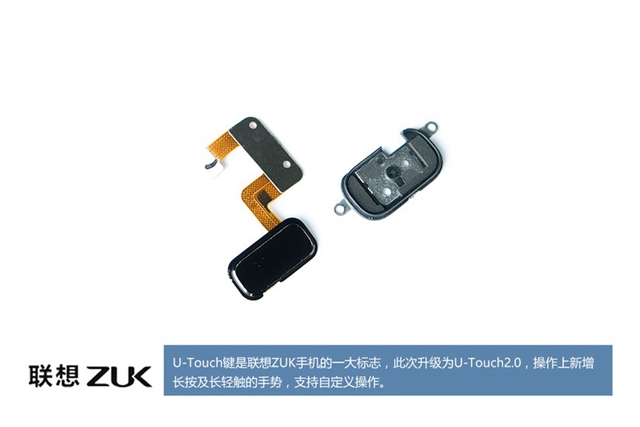

U-Touch鍵是聯想ZUK手機的一大標志，此次升級為U-Touch2.0，在操作上新增長按及長輕觸的手勢，支持自定義操作。

▲拆解圖17
