設計的黑科技

前面我們提到了，取消手機“額頭”帶來最大的挑戰就是需要重新設計頂部元器件的位置，但這其中卻難點重重。其一，光線傳感器需要從屏幕頂部移至底部；其二，聽筒如果也直接移到下方則違反了用戶的正常使用習慣，因?yàn)闆]有人會習慣在通話時“倒立”著用手機；其三，距離傳感器也是為了通話方便而設計的，主要避免了用戶打電話時的誤觸現象。如果也將其硬生生的搬到屏幕下方，問題還是一樣，沒人愿意反著拿手機接電話。

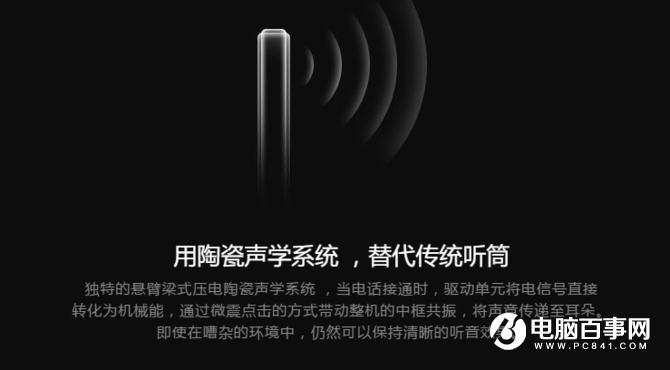

此次小米MIX將光線傳感器放置到了屏幕底部正中間的位置，開孔設計的非常隱蔽，自然光下人眼很難察覺。另外，將聽筒和距離傳感器取消，轉用全新的解決方案。關于聽筒部分，小米采用了懸臂壓電陶瓷導聲技術。簡單來說，驅動單元將電信號轉化成機械能，通過微震方式與中框共震，將聲音傳遞至耳朵。整個發聲單元位于屏幕的頂部位置，因此用戶接聽電話的方式仍與普通手機相同，這點無需擔心。

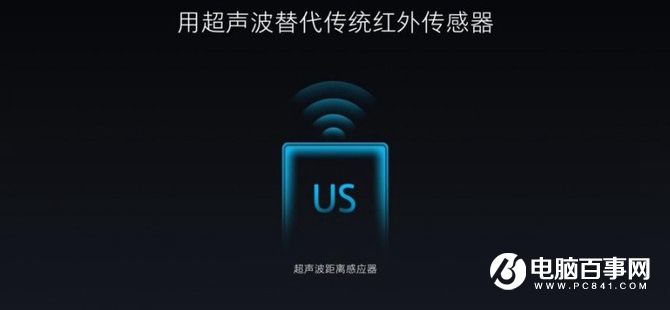

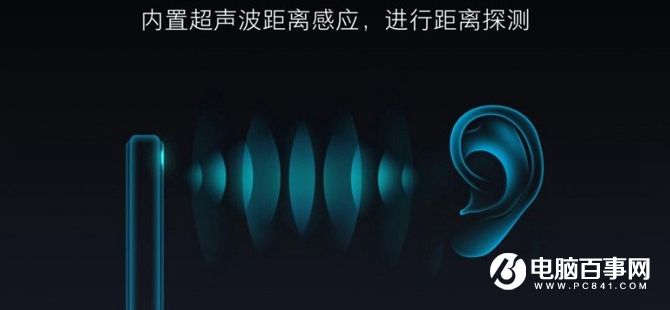

另外，小米MIX用超聲波代替了傳統的紅外傳感器，也就是我們所說的距離傳感器。在機身頂部的主板上，小米MIX內置了超聲波發聲器，能通過屏幕頂部與中框間的縫隙將超聲波發出。在一定的距離內，超聲波如果被反射回來則會被頂部的降噪麥克風接收，并將信號傳遞到SOC中進行算法處理，最后判斷出距離。值得注意的是，所謂的縫隙其實在任何手機上都存在，小米只是通過它作為介質，傳遞超聲波信號。因此用戶也不用擔心縫隙積灰的問題。

在前置攝像頭的設計上，小米MIX將鏡頭定制的更小，相比常規前置相機模組小了50%。不過還是無可避免的將其安置在了屏幕下方。這樣的設計存在一個問題，當用戶使用前置攝像頭自拍時，攝像頭會以仰視的角度來拍攝人臉，取景角度較丑。不過小米通過軟件解決了這一問題，當用戶想要自拍或是視頻通話時可以將手機反過來拿，這樣攝像頭的位置就變成了左上角，方便使用。

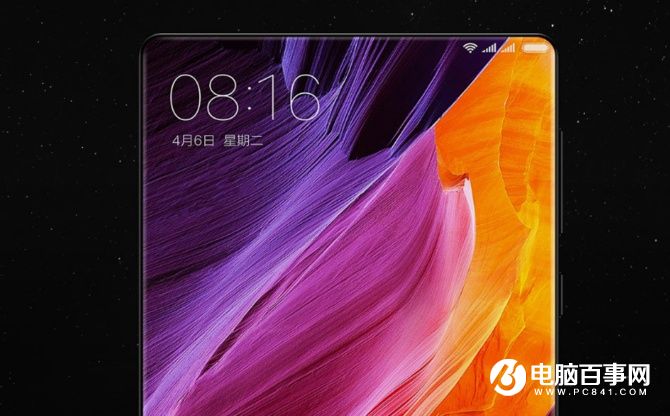

小米MIX最大的特點就是采用一塊屏占比高達91.3％的屏幕，由此帶來最大的挑戰就在于將傳統手機屏幕的額頭去掉之后，手機聽筒沒有位置安放的問題。為此小米發明了所謂的“懸臂壓電陶瓷傳聲”技術。我們也為大家簡單介紹一下，所謂的“懸臂壓電陶瓷傳聲”是怎么回事。

我們都知道，傳統的電話想要傳遞聲音，是依靠送話器、聽筒兩部分來實現聲音的傳遞。當A對著手機說話時，人聲在空氣中產生振動時會產生微小的電流，被手機送話器收到后在其內部聲信號放大編碼生成數字信號，手機功放部分將數字信號轉化為電信號發送到附近基站，經過基站的傳輸將原本的電信號傳輸?shù)紹手機，B手機收到電信號將其解碼處理轉換為電流，電流再通過聽筒轉化成為人們可以聽懂的聲音，通過空氣傳到人耳朵。這就是傳統手機從接受到輸出聲音的完整過程。

手機的聽筒，在結構上是主要由音圈、振膜、永久磁鐵三大部分組成。當音圈中有電流通過時，音圈就會在永久磁鐵提供的磁場中受到力的作用開始運動。而音圈上附帶的振膜跟著運動，振膜運動推動周圍空氣運動，通過還原之前的電流中不同的頻率來發出不同的聲音。將手機內部的電流轉化成人可以聽懂的聲音，就是聽筒的作用?？梢钥吹?，聲音最后的還原是通過聽筒內部的振膜通過不同頻率的振幅來傳遞，振動才是關鍵。那么問題來了，沒有聽筒的小米MIX自然也不會有振膜，那么小米MIX是如何進行傳聲的。

發布會上，雷軍講傳遞聲音的技術起名為“懸臂壓電陶瓷傳聲”，聽起來非常高大上，但其實將這個名詞分解成：“懸臂”“壓電陶瓷”兩個詞就比較容易理解。

壓電陶瓷：壓電陶瓷屬于壓電材料的一種，是一種可以將電能與機械能相互轉換的材料。最大的特點就是其擁有壓電特性。在壓電陶瓷片上施加電壓時陶瓷會發生形變產生振動，振動推動周圍空氣運動，不同頻率產生不同的振幅從而產生不同的聲音。懸臂：從小米MIX的內部拆解圖片中可以看到，小米MIX將壓電陶瓷片通過一顆螺絲懸空式訂在手機中框旁。當電話接通時，驅動單元（DAC）將電信號直接轉化為機械能，通過微振點擊的方式帶動整機的中框共振，不同的頻率帶來不同的振幅，不同的振幅轉化成我們?nèi)粘２煌穆曇?。最后通過機身上半部分的中框傳到人耳。
