在PTS的高級圖表培訓課程中，有一個 Conditional formatting in charts 的內容，也就是如何在圖表中應用條件格式。我們知道，excel中可以對單元格設置條件格式，但對圖表卻是沒有這個功能的。PTS的技巧，其實也是模仿的條件格式罷了。今天這個日志整理一下這方面的技巧。

　　1、對柱形圖的柱子應用條件格式。

　　這是最常見的圖表?xiàng)l件格式需求和方法。比如我們用柱形圖比較各分公司某一指標的完成情況，我們想對高于平均值(或計劃進度等其他閥值)的柱子用綠色表示，低于平均值的柱子用紅色表示。

　　其制作思路是，

　　a、根據條件判斷，將原指標序列分離為高于平均和低于平均兩個序列。

　　b、用這兩個序列做堆積柱形圖，兩個序列分別填充以不同的顏色。

　　事實上，很多人為了做出《如何設置互補色》中正負數不同填充色的效果，就是運用的這個方法。

　　此方法的應用還有：

　　* 始終標出圖表中的最大最小值，原理是從原序列分離出最大、最小值來作為輔助序列加入圖表。

　　* 標識圖表中諸如周末等特定日期，原理是從原序列分離出周末的數據點來加入圖表。

　　以上方法同樣適用于條形圖、曲線圖。

　　2、對Y軸的數值標簽應用條件格式。

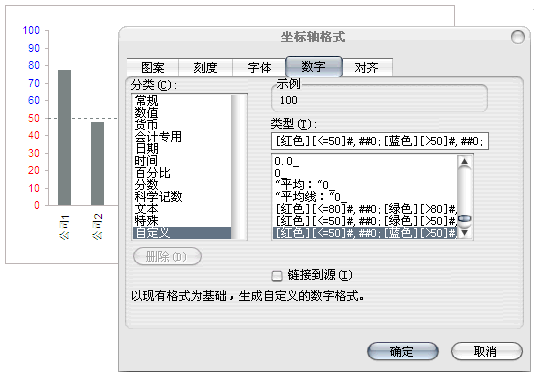

　　這個技巧利用數值的自定義格式，將Y軸的數值標簽，高于某一值(如預算完成率，50%)的顯示為綠色，低于某一值的顯示為紅色。在 坐標軸格式 》數字 》自定義 》 類型，輸入：

　　[紅色][<=50]#,##0;[藍色][>50]#,##0;G/通用格式

　　其中50是我們?cè)O(shè)置的閥值，根據需要指定。

這個技巧也可以用于圖表中數據序列的數據標志，讓每個數據點的數據標簽顯示為相應的顏色。

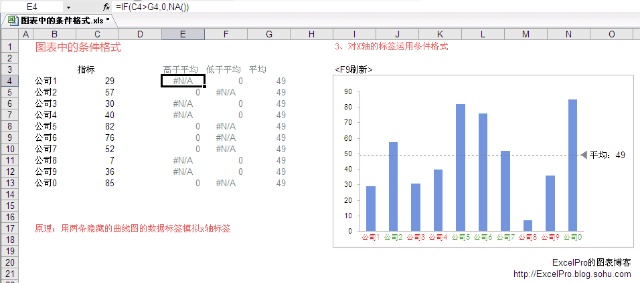

　　3、對X軸的分類標簽應用條件格式。

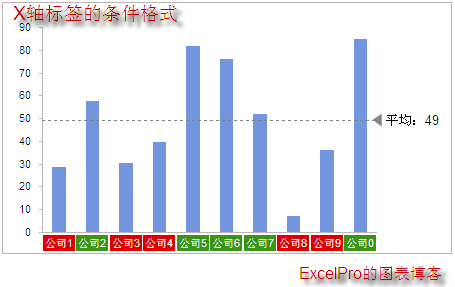

　　X軸的分類標簽本身無法設置條件格式，這一技巧不過是用輔助序列模擬罷了。下圖中，高于平均線(或其他閥值)的X軸標簽顯示為綠色，低于的顯示為紅色。

　　同前述1中的思路，

　　a、根據條件判斷，由原指標序列分離出兩個輔助序列，只不過對應的數值均為0。

　　b、用原序列做柱形圖后，設置其x軸無分類標簽。

　　c、將這兩個輔助序列加入圖表，類型為曲線圖，隱藏不可見。

　　d、設置輔助序列的數據標志顯示為類別名稱，對齊為下方。兩組數據標志模擬的x軸分類標簽，對其分別設置不同的數據格式，實現條件格式化。

　　我所知道的在圖表中運用條件格式的做法就是這些了，是否還有其他形式的圖表?xiàng)l件格式方法和應用，歡迎大家補充。

　　現在，給出本博的互動話題3：下圖中柱形圖上的紅綠色的上下箭頭是如何做的?歡迎在評論中留下你的制作思路，或者發來你的制作文件。期待參與!
