參測顯卡之微星GTX960Gaming100ME

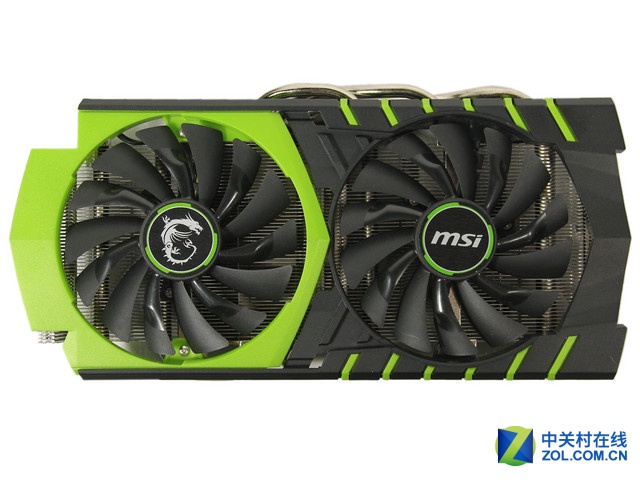

顯卡風扇設計

　　散熱方面，微星GTX960GAMING100ME同GTX960GAMING一樣，配備了TwinFrozrV散熱系統，唯一不同的是為了紀念NVIDIA顯卡售出1億塊，配色由紅色換為NV綠。顯卡配備2枚直徑10cm的第三代刀鋒風扇，不僅支持PWM調速，還可以提供比傳統風扇更大的風量，并讓風壓更集中，從而更好地讓空氣帶走鰭片上的熱量。另外，該顯卡的TwinFrozrV散熱系統還采用了ZeroFrozr技術，當顯卡的溫度低于60℃時這兩枚風扇將處于停轉或交替運轉狀態，讓顯卡處于低負載時發出的噪音大幅度降低。

顯卡散熱器設計

　　微星GTX960GAMING100ME的散熱系統同樣擁有3根純銅鍍鎳熱管，其中2根為S型的6mm熱管，另1根為U型的8mm熱管，均勻的分布在整個鰭片陣列中，并通過焊接工藝與散熱鰭片相連。散熱底座同樣經過了鍍鎳拋光的處理，能夠更加緊密的貼在顯卡核心之上。

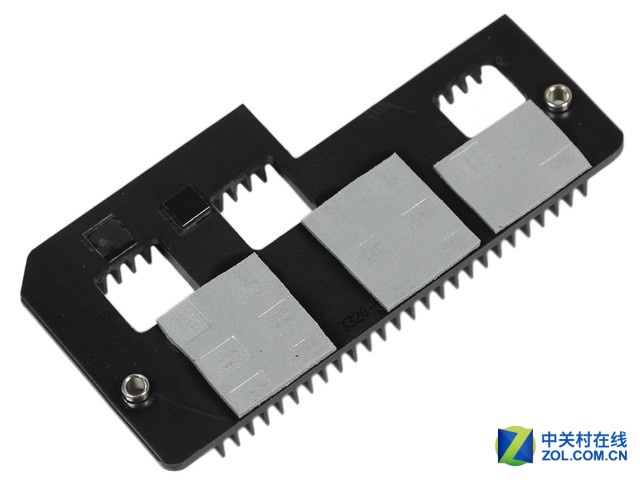

PCB加固板

　　原版有加固板，微星GTX960Gaming100ME自然也不會少。在顯卡上加裝固定的防護板的作用與其他品牌的背板起到的作用類似，主要是輔助散熱以及加固PCB。此外，與GTX960GAMING不同的是，這塊加固板上有鋸齒狀散熱凸起，能夠帶來更好地散熱效果。

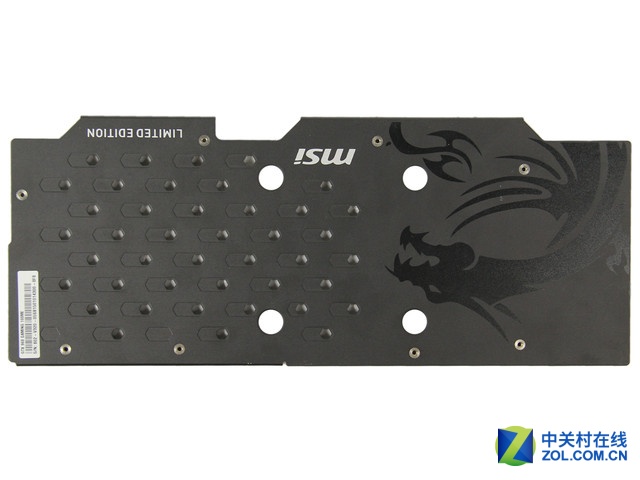

顯卡背板設計

　　與微星GTX960Gaming　4GB版顯卡相比，微星GTX960Gaming100ME的背板上除了印有經典龍徽，還有“LIMITEDEDITION”字樣，表明該卡的限量版身份。金屬背板不但可以為PCB背面的元件提供保護，還可以提供一定的輔助散熱能力，并起到加固作用。

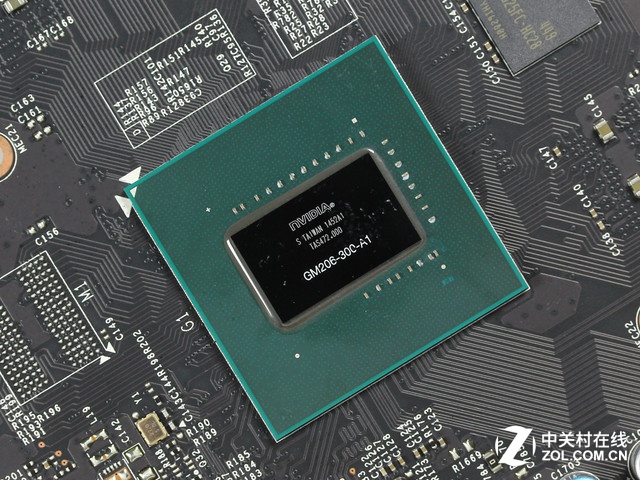

顯卡核心

　　微星GTX960Gaming100ME采用基于28nm制造工藝的Maxwell架構GM206-300圖形核心，核心頻率為1216MHz，顯卡支持GPUBoost2.0技術，動態加速后頻率達到1279MHz。微星GTX960Gaming100ME搭載2GBGDDR5顯存，顯存頻率為7010MHz，顯存位寬為128bit。

顯卡供電設計

　　微星GTX960Gaming100ME采用4+1相供電系統，其中4相核心供電，1相顯存供電，保證玩家在使用顯卡時候的穩定性。

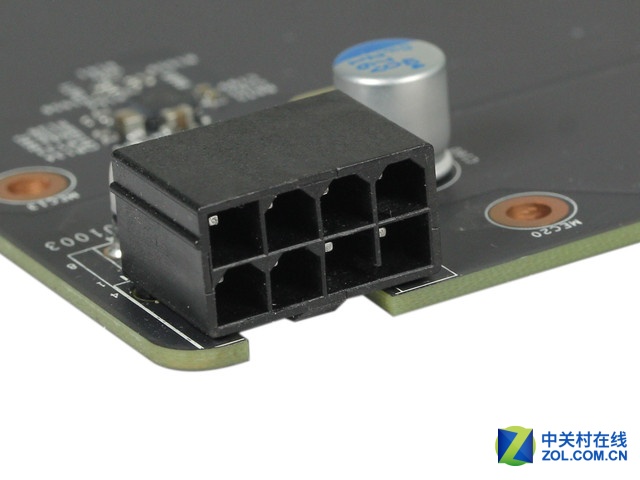

外接供電設計

　　微星GTX960Gaming100ME采用單8pin的外接供電方案，不同于公版的單6pin設計，這樣的外接供電方案無疑是能夠直接提升顯卡的超頻能力，能夠讓大大提升顯卡的超頻潛力。

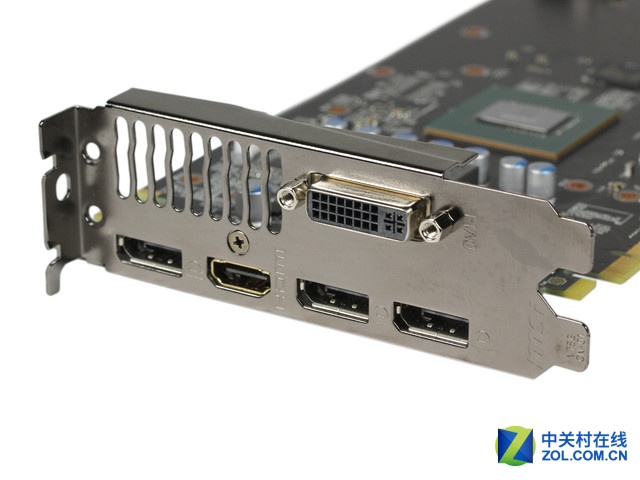

視頻接口設計

　　微星GTX960Gaming100ME為玩家提供3*DP+HDMI+DVI的全接口組合，能夠保證兼容目前市面上大部分顯示器的同時也能夠滿足需要多屏幕輸出的玩家的需求。
