由于電腦上不少接口都有防呆設計，避免我們在電腦組裝的過程中造成插反或者插錯的情況，對于小白裝機來說，最難的地方無疑在于機箱與主板之間的跳線接法，因為有些需要區別正負極，也沒有防呆設計，如果沒有真正的學習過，不知道如何插或者插錯是十分正常的事情。主板上跳線怎么插？下面分享一下電腦組裝教程之主板跳線接法圖解，手把手教您如何搞定主板跳線，希望能夠幫助到廣大裝機用戶。

電腦組裝教程之主板跳線接法圖解

我們首先來認識一下機箱上所有的連接線，POWER_LED是電源指示燈、HDD_LED是硬盤指示燈、POWER SW是開關機按鍵 、RESET SW是重啟按鍵，機箱前置USB3.0接口、AUDIO是機箱前置音頻，機箱前置USB2.0接口等。

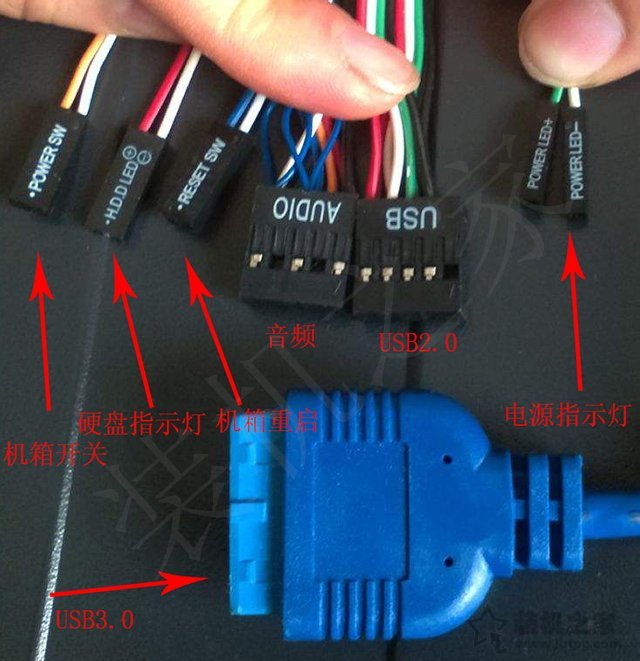

機箱連接線

POWER_LED電源指示燈、HDD_LED硬盤指示燈、POWER SW開關機按鍵 、RESET SW重啟按鍵這四個跳線屬于一組，白色線材為負極，彩色線材為正極。

1、開關跳線接法

開關跳線接法是裝機最難的地方，就以以下的跳線9針插針為例，這是最常見的插針，當然也有些主板有些不同，我們需要根據主板標識來進行依個插入。

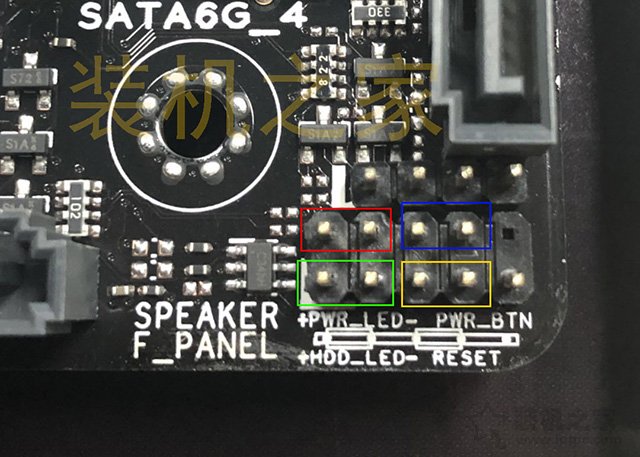

開關接針

注：跳線下面有標識，左邊+（正極），右邊-（負極）。

紅色框標識是PWR_LED，對應機箱連接線的Power LED的跳線，需要區分正負極。

綠色框標識是HDD_LED，對應機箱連接線的HDD_LED的跳線，需要區分正負極。

黃色框標識是RESET，對應機箱連接線的RESET SW跳線，不需要區分正負極。

藍色框標識是PWR_BTN，對應機箱連接線的Power SW跳線，不需要區分正負極。（有些主板開關標識可能不是PWR_BTN，例如Power SW、PW、PWR，POWER以及ON/OFF，都代表開關，意思是一樣的。）

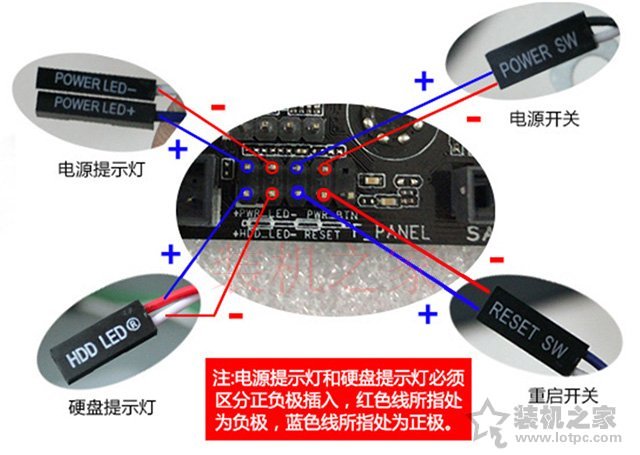

機箱與主板跳線接法圖解

注：有些主板的接針不同，其實我們只需要根據主板上標識來正確插入就可以了。
