2、CPU_FAN插針

主板上的CPU_FAN是CPU散熱器風扇專用接口，帶有防呆接口設計，一般不會插錯的。不少小白誤將CPU散熱器風扇的電源線插到了CHA_FAN，那么就會造成主板BiOS中無法監控風扇轉速，實現智能調速功能等問題，可能還會出現開機F1報錯，我們按F1鍵才能正常開機。

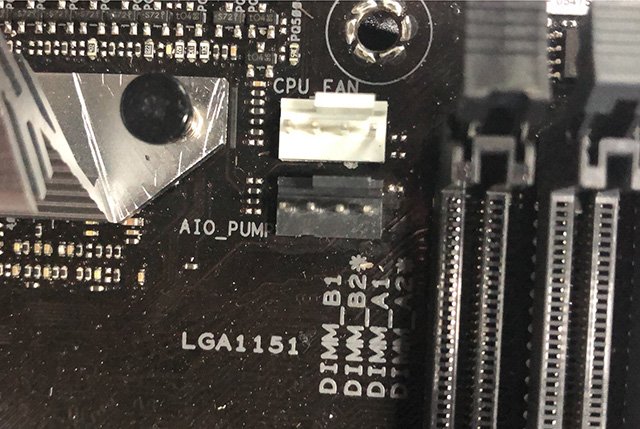

CPU散熱器專用接口

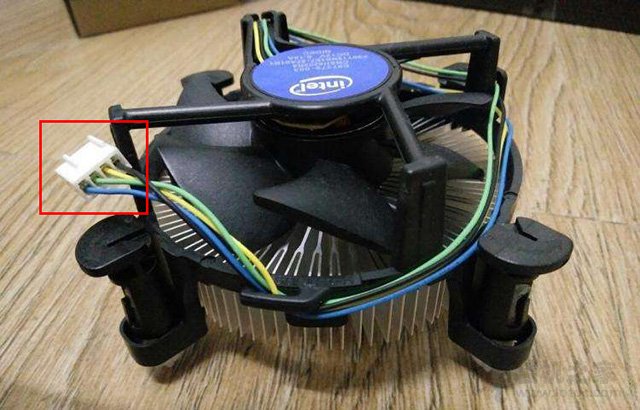

對應CPU散熱器風扇供電接口

有些偏高端的主板，除了CPU_FAN之外，還有可能有CPU_OPT或者AIO_PUMP接口，這個兩個主要是水泵供電接口。

3、USB2.0插針

主板上的USB2.0插針，主要是為了給機箱前置USB2.0提供跳線，一般為9針插針，并且在主板上方或者下方有標注USB，設有防呆設計，反插無法插進去。

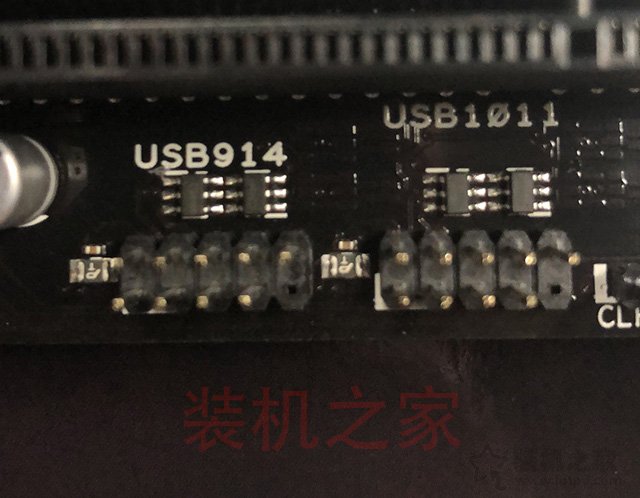

USB 2.0插針

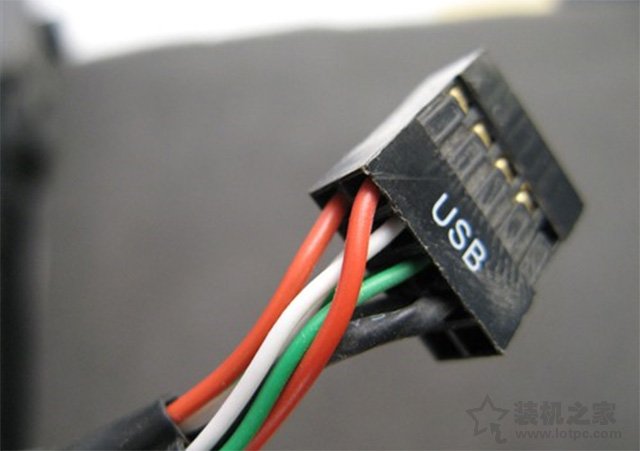

對應機箱USB跳線

還有一些機箱前置I/O上設有USB3.0接口，如下圖所示就是USB3.0接口，USB 3.0又名USB 3.1 Gen 1，19針插針，找到機箱的USB3.0接口連接線插上就可以了。

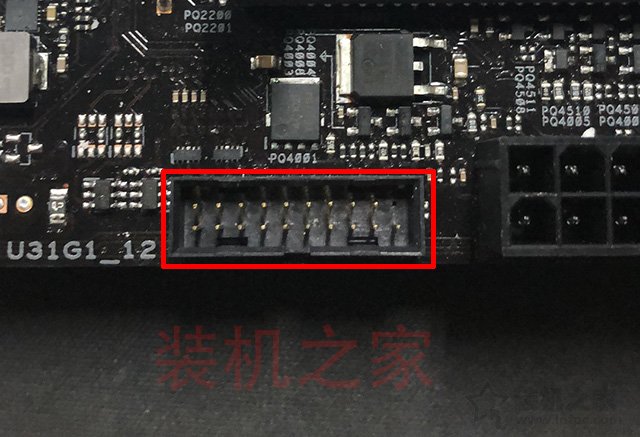

USB 3.0

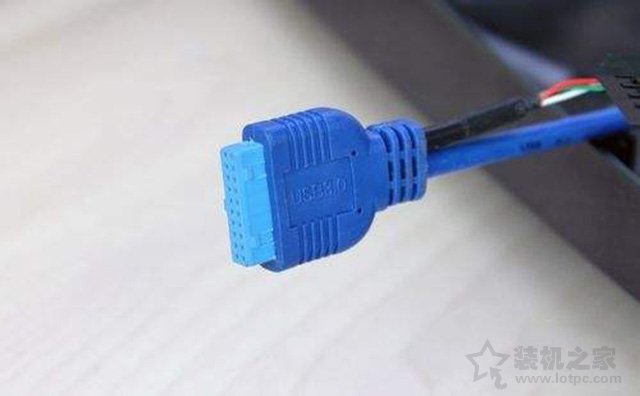

對應機箱USB3.0跳線

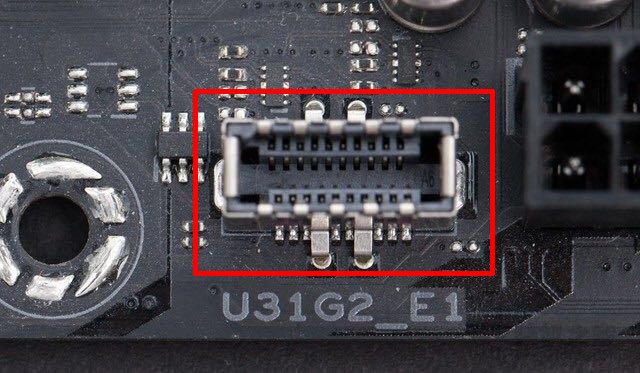

也有的機箱前置I/O面板還支持USB 3.１接口，又叫USB 3.1 Gen 2 ，圖上U31G2_E1標識其實就是USB 3.1 Gen 2 縮寫。

USB 3.１

4、機箱風扇插針

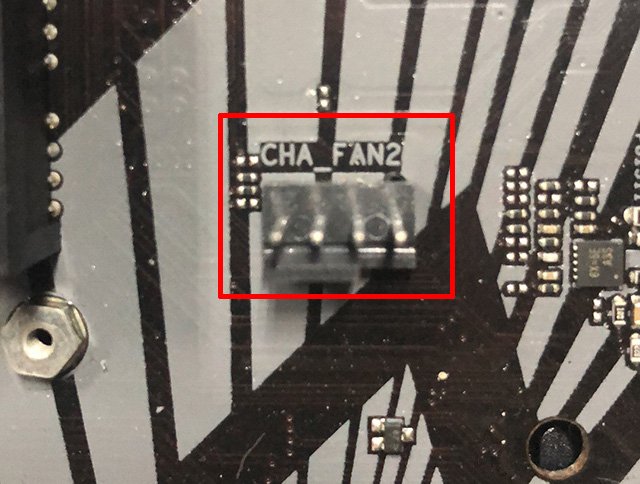

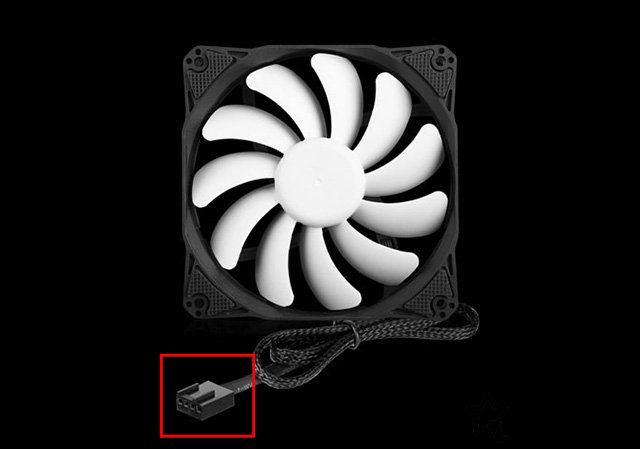

機箱風扇插針

對應機箱風扇供電接口（四針代表支持PWM溫控）

CHA_FAN是機箱風扇插針，如果您配有機箱風扇，都是插入到這個插針上的，有些主板會配備多個風扇插針，例如CHA_FAN 1，CHA_FAN 2，CHA_FAN 3編號。此外，有些主板上是SYS_FAN插針，也是屬于機箱風扇的插針。
