5、音頻插針

機箱上的前置音頻插針，主板上可能會標注AAFP、FP AUDIO等，插針特征是上４針下５針，如果您這個插針不接，可導致耳機或者麥克風等設備插入機箱前置音頻接口上沒有聲音。

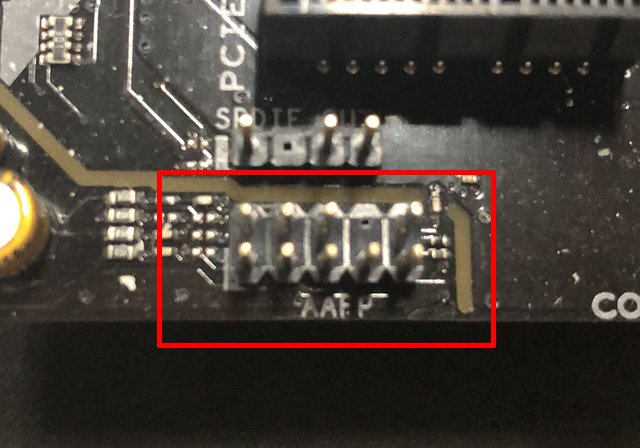

AAFP插針

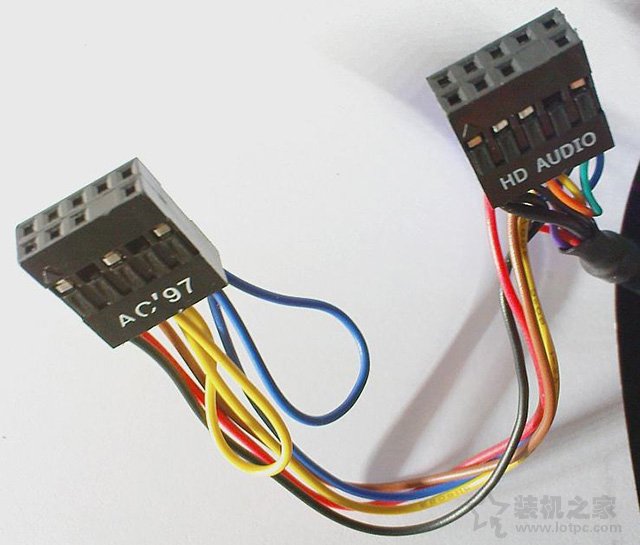

對應機箱AC97或者HD AUDIO接口

6、燈效插針

主板上的燈效接口，3針的接口為5V的供電，不能正反雙插，3針帶來的光效可以通過編程讓不同的燈組顯示不同的顏色變幻，而4針的接口為12V供電，4針帶來的光效是讓LED燈都顯示相同的光效，不支持正反雙插，4針RGB燈針要注意正負極。兩者不能相互通用，每個插針上會有電壓標識，大家可以根據自己的風扇實際規格來選擇，如果出現風扇過多的情況，可以使用集線器來進行連接。

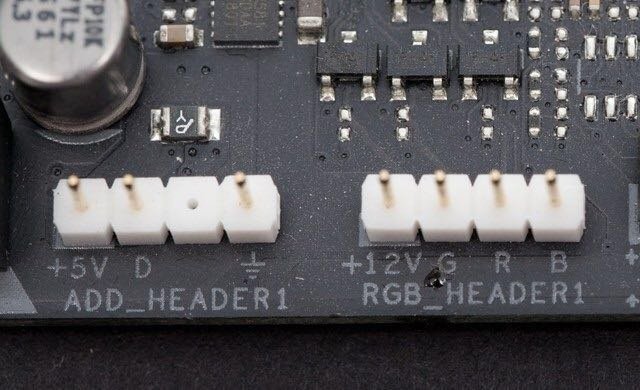

燈效插針（+12v上方帶白框的插針為正極）

以上就是電腦組裝教程之主板跳線接法圖解，這也是小白裝機最難之處，如果遇到不同的情況，我們還可以參考主板中附送的說明書，通過以上裝機之家小編手把手教您如何插主板跳線，相信大家已經知道各個插針的作用和接法了，希望本文能夠幫助到大家。
